SBXNY-CZ-39电机控制器拆装实训台

一、设备简介

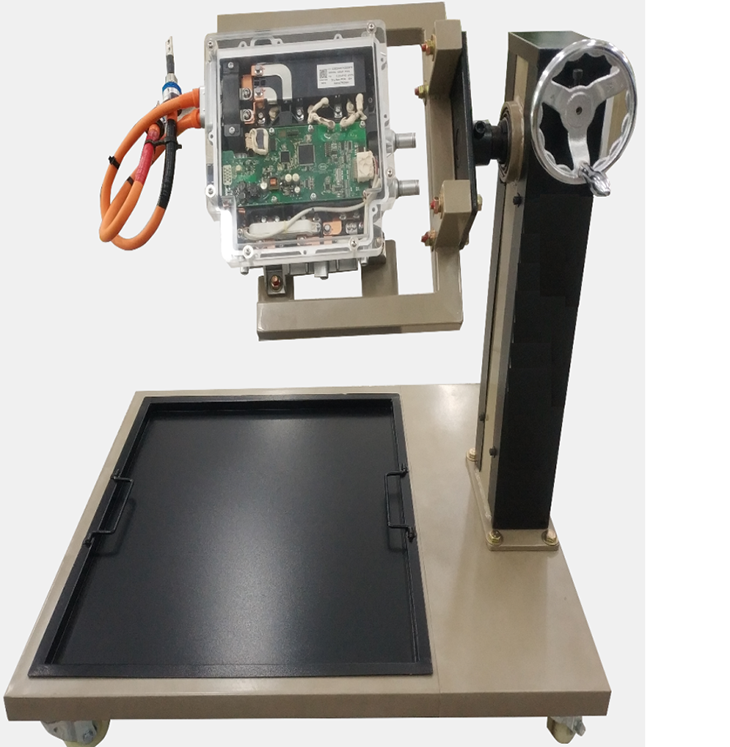

电机控制器拆装实训台选用纯电动轿车电机控制器,通过透明化解剖，清晰展现电机控制器内部结构，掌握主要零部件功能。

二、功能特点

1.电机控制器安装安装在旋转平台上，可以旋转不同角度观察，并可进行拆装。

2.实训台带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。

3.实训台配电子教板图资料，清晰再现电机控制器内部零部件名称和功能。

三、技术参数

比亚迪秦 EV450；

四、基本配置

纯电动轿车电机控制器 1 件，翻转台 1 件。

五、电机控制系统教学软件

1、概述：

本课程软件为适用于针对纯电动汽车DC/DC变换器、电机控制系统理论教学开发，具有界面清新、操作简便、内容明了、无需专业培训即可轻松掌握；

课程软件特点

本课程软件采用多级目录式设计开发，使用方便可快速定位所需知识点，极大的方便教师的教学；采用图文混排技术、flash动画、视频等不同形式展现驱动电机控制系统的重点教学内容，促使学员更容易理解吸收相关知识，达到辅助教学的目的。；

3、课程软件内容

3.1、概述：主要讲述本教学软件的学习目标、系统组成、安全操作规范及电机控制器的作用与功能等，引入DC/DC及电机控制系统的教学内容。

3.2、工作原理交互：点击触发按钮，页面仿真演示系统各工况的工作原理。在原理图界面，有触发按钮，点击触发按钮，图中各元件显示相应的工作状态。在电路图页面，电路被触发后，详细的展示了电路的工作流程。

具体内容包括：

1）DC/DC转换器工作原理：讲述DC/DC转换器的功能需求、组成及变压原理、控制策略、工作电压、功率选择等；

2）驱动电机系统原理：讲述驱动电机系统的组成、系统框架、驱动电机、电机控制器、相关传感器及实车技术参数等；

3）驱动电机工作原理：通过动画的形式讲述驱动电机的控制原理、相位波形图等。

4）驱动电机系统控制策略：讲述驱动电机系统的控制策略、上电策略、下点策略及驱动策略等。

3.3、结构组成交互：对驱动电机系统的重要组成部件使用了实景图片互动仿真模拟相结合的方法讲述系统组成。

具体内容包括：

1）驱动电机的组成：描述驱动电机的实车安装位置、结构组成、工作原理及技术参数等；

2）电机控制器的组成与原理：描述电机控制器的实车安装位置、结构组成及工作原理等；

3.4检测交互：检测界面使用软件仿真技术，学员能够学习使用诊断设备对驱动电机系统进行检测。在检测环节，软件中准备了相应的测试工具。可以使用绝缘检测仪检测高压电路的绝缘电阻；使用钳形电流表检测系统电路的电流；使用红外温度计测量重要部件的局部温度。
