仪器仪表及照明电路实训装置,电气基本技能实训设备

电工工艺及照明电路安装技能实训室，维修电工仪器仪表照明电路实训考核装置，仪器仪表及照明电路实训装置（柜式、两面双组型）电气基本技能实训室为机电技术应用专业重点实训室。电气基本技能实训设备的功能是《电工》职业技能“照明电路安装调试和器件的拆装”模块的培训和鉴定，侧重于室内照明电路安装调试和变压器、电动机、接触器等器件的拆装测试技能的训练。配备技能实训考核装置，其拥有各种实训组合板和实训器件满足学生实训，接线直观，拆装测试一体化，极大地帮助学生提高了动手操作能力和感性认知水平。承担电工鉴定（五级）---电气拆装模块、照明电路安装调试和排故模块。
仪器仪表及照明电路实训考核装置，通过实训，培养学生具备掌握常用电工工具的名称及作用，根据控制要求设计照明电路原理图，按照装配要求进行照明电路的安装与检修，使学生能掌握照明电路安装工艺要求，学会照明电路故障分析及故障排除方法。常用电机、接触器等电器的动手测试和拆装，使学生掌握了常用低压电器从里到外的构成及各组成器件的认识，熟悉电气基本操作技能的要领，培养学员实事求是、科学严谨的工作态度和职业行为，树立学员良好的HSE理念，具有团队合作、人际交流的职业素养。

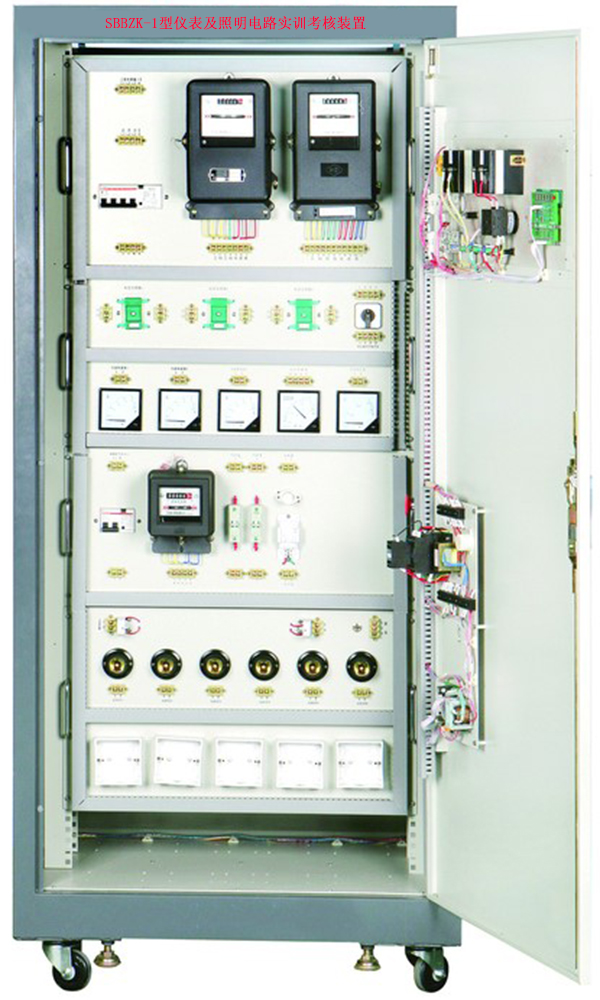

SBBZK-1型仪表及照明电路实训考核装置（柜式、两面双组型）

一、概述

仪表及照明电路实训考核装置是按照劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"规范要求而设计的，它集培训、理论、实际操作和考核鉴定为一体的多功能设备。该装置采用实际应用的配电柜为主体，合理利用柜体的双面空间，进行合理布局，配置可靠的元器件。它既可用于对电工仪表和照明电路的操作实训。也可作为初、中、高级电工技能考核设备。

参考图片

二、特点

柜内装有单联开关、双联开关、单三相电度表、照明灯、日光灯等各种实训元器件，且所有器件的接线都在接线端子排上进行接线，从而避免了因长时间在器件本身进行走线而导致其损坏，通过走线槽进行工艺布线。

三、技术参数

1.输入电源：三相四线（或三相五线）～380V±10%　50Hz

2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）海拔＜4000m

3.外形尺寸：800mm×600mm×1700mm

4.装置容量：＜1.5Kva

四、配置清单

柜体配置（双面）

1、三相电源指示灯6个

2、万能转换开关2个

3、电压表2个

4、启动、停止、急停按钮各2个

5、单相五孔插座：提供外接单相AC220V的电源， 2个。

柜内模块配置（双面）

1、4P空气漏电保护开关：额定电压AC400V，额定电流AC10A，2个

2、2P空气漏电保护开关：额定电压AC400V，额定电流AC6A，2个

3、三相四线有功电度表：额定电压AC380V，额定电流AC10A，最大电流40A，2个

4、单相电度表：额定电压AC220V，额定电流AC5A，最大电流10A；DD282型，2个。

5、熔断器：RT18型，熔断器底座带指示灯，500V，7个

6、电流互感器：原边和副边的比值5:5，精度0.5级；6个

7、交流电压表：量程0-500V，精度1.5级，2个

8、交流电流表：量程0-5V，精度1.5级，6个

9、万能转换开关：额定电压AC600V，额定电流AC10A，2个

10、指示灯：额定电压AC220V，额定电流AC2A；6个，分别为黄色、红色和绿色。

11、三相功率因数表：量程-0.5到0.5，精度1.5级，2个

12、整流器：20W，2个

13、启辉器：4-60W，2个

14、日光灯管：单端插拔管节能灯，4针，18W，2个

15、白炽灯：额定电压AC230V，额定功率20W，螺旋式底座，10个

16、明盒：86mm*86mm，12个

17、接线端子排：在每一个明盒的正下方安装与其对应4片端子排，若干个。

18、人体感应开关 220V 2个

19、声控式开关 220V 2个

20、触摸式开关 220V 2个

四、实训项目

1.白炽灯电路接线

2.日光灯电路接线

3.触摸开关控制白炽灯电路接线

4.声控开关控制白炽灯电路接线

5.人体感应开关控制白炽灯电路接线

6.两地控制一盏灯接线电路

7.5层楼灯控制接线电路

8.单相电度表直接接线电路

9.单相电度表间接接线电路

10.三相三线电度表直接接线电路

11.三相三线电度表经电流互感器电路

12.功率因数表接线电路

13.电压表、电流表接线电路

14.一只电流互感器用于单相回路的控制电路接线

15.三只电流互感器接成星型接线电路

16.三只电流互感器接成三角型接线电路

17.电流互感器与电流表配用接线电路

18.万能转换开关和电压表测量三相电压接线

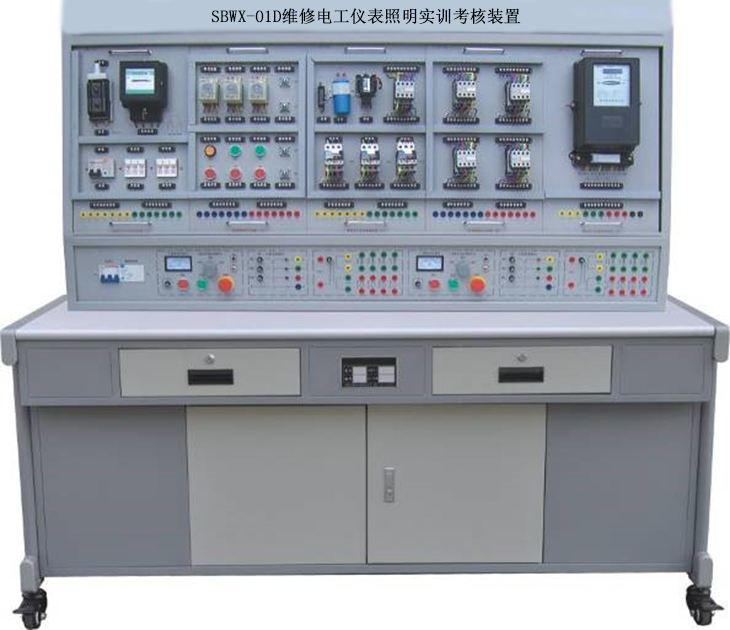

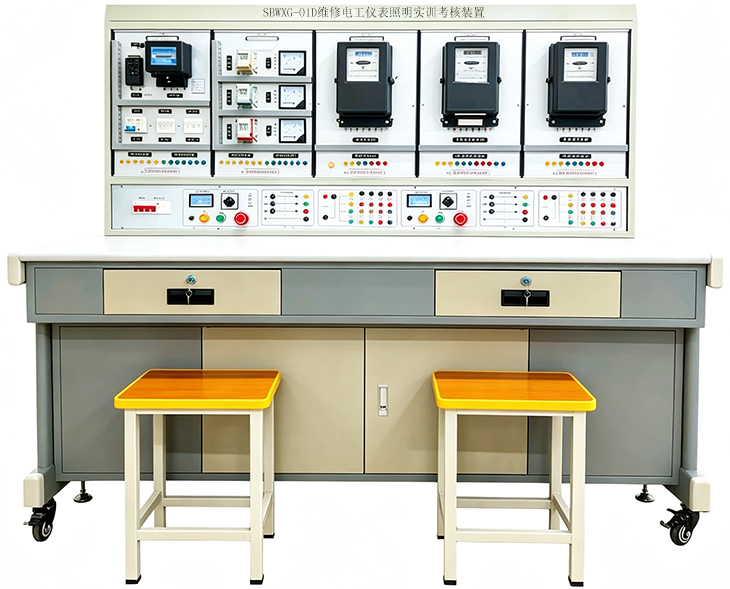

SBWX-01D维修电工仪表照明实训考核装置

“维修电工仪表照明实训考核装置“是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，该装置集理论、实际操作和考核鉴定为一体的多功能设备。它不仅能作为电工仪表和照明电路的操作实训装置。而且也可用于劳动职业技能鉴定部门、大中专院校、职校、技校对初、中、高级维修电工技能考核的理想设备。

一、装置特点：

1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；

2.操作台只需三相四线的交流电源，即可投入使用；

3.装置设有电压型和电流性漏电保护器，能确保操作者的人身安全；

4.所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行，有利于保护元器件；

5.通过走线槽进行走线，进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插接线，安全快捷。

6.装置的设计为双组型，控制屏左右两边电源独立且互不干扰，可供两个学生同进完成实训操作。

二、技术性能：

1.输入电压：三相四线（或三相五线）～380V±10% 50Hz

2.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5KVA

4.重量：100Kg

5.外形尺寸：1680×700×1630mm3

6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。

三、装置的基本配置及功能

实训台设有两组电源，通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护。

1.交流电源：实训台提供线电压380V和相电压220V两种电源，还设有多个单、三相电源插座；

2.整流二极管：提供整流二极管1N5408四个，用于能耗制动电路。

3.各种规格的电阻

提供75Ω/75W功率电阻三个，用于降压启动电路。

提供10Ω/25W功率电阻一个，用于能耗制动电路。

4.实训桌：实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方，桌子左右各设有两个抽屉。

序号	挂箱编号	实训模块名称	数量	备注
1	DW-10	仪表照明实训考核组件（一）	1件	提供二极漏电保护器1只、3P熔断器2只、闸刀开关1只、单相电度表1只
2	DW-11	仪表照明实训考核组件（二）	1件	提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只、钮子开关2只、双联开关1只
3	DW-12	仪表照明实训考核组件（三）	1件	提供交流电流表3只、电流互感器3只
4	DW-13	仪表照明实训考核组件（四）	1件	提供交流电压表1只、电压指示切换开关1只
5	DW-14	仪表照明实训考核组件（五）	1件	提供三相三线有功电度表1只
6	DW-15	仪表照明实训考核组件（六）	1件	提供三相四线有功电度表1只
7	DW-16	仪表照明实训考核组件（七）	1件	提供三相四线无功电度表1只
