SBJND-887T电力拖动技能实训考核装置(接触器控制)

电力拖动·PLC技能实训装置为配合我国职业教育和就业人员实际操作、培训、鉴定的需求,我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》《PLC原理及应用技术》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构,实训项目可扩展性强,可扩展电工技能或与变频调速实训项目。所有的元器件通过导线引到接线端子上,有利于保护器件,通过线槽走线,接近工业现场。

电力拖动实训设备为配合我国职业教育和就业人员实际操作、培训、鉴定的需求,我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构,实训项目可扩展性强,可扩展PLC与变频调速实训项目。所有的元器件通过导线引到接线端子上,有利于保护器件,通过线槽走线,接近工业现场。
一、特点:
1、电气控制线路都装在挂箱上,操作方便、更换便捷,可扩展功能或开发新实训项目,如PLC或变频调速,实训的内容具有典型性、实用性。
2、操作台只需三相四线的交流电源即可投入使用,占地面积小,节约用房,减少基建投资。
3、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全。各电源输出均有软截止保护功能。
4、控制屏还设有定时器兼报警记录仪,为学生实训技能考核提供了一个统一的标准。
5、所有的元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件,通过线槽走线,接近工业现场。
二、技术性能:
1、工作电源:三相四线(或三相五线)~380V±5% 50Hz
2、温度:-5℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.0KVA
4、外形尺寸:1300×700×1400(mm)
三、装置配备
(一)电源控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板。它为实训考核提供电源及保护。
1、由无线遥控控制三相四线电源输入,通过漏电保护器,接通总开关,由接触器通过启、停按钮进行操作。
2、设有450V指针式交流电压表三只,指示输入时三相电源电压;指示灯三只,指示实训装置与外部电源通断情况。
3、三相四线电源输出,具有单片机全程监控装置过载或短路功能,过载或短路软截止且告警,故障排除复位后方可启动电源。
4、设有定时器兼报警记录仪,平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数,为学生实训技能的考核提供一个统一的标准。
(二)实训桌:桌体为铝木结构,桌面为防火、防水、耐磨高密度板,设有抽屉和储存柜。
(三)实训组件

1、DW-71 电力拖动培训组件(一)
交流接触器3只,中间继电器2只,热继电器2只,控制按钮3只,指示灯2只
2、DW-72 电力拖动培训组件(二)
时间继电器2只,保险盒3P 1只,陶瓷保险盒3只,断路器1只,行程开关4只,二极管1只,整流桥1只,控制按钮2只。
3、DW-73 电力拖动培训组件(三)
转换开关1只,变压器380V/3,6,36V 1只,大功率电阻3只
4、DW-74 电力拖动培训组件(四)
0-240V可调交流电源一路,0-220V直流可调电源一路,直流调速电阻器1套。
5、三相异步电动机 380V Y/△接法,带离心开关 2台
6、直流电机 220V
7、实验连接线:采用高可靠护套(封闭式)结构手枪插连接线,里面采用无氧铜抽丝而成,头发丝般的多股线,外包聚氯乙烯绝缘层,具有柔软、耐压、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触优良。
四、实训项目
1、闸刀开关正转控制线路
2、接触器点动正转控制线路
3、具有自锁的正转控制线路
4、具有过找保护的正转控制线路
5、倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7、按钮联锁的正反转控制线路
8、按钮接触器复合联锁控制线路
9、自动往返行程控制线路
10、接触器控制串联电阻降压起动线路
11、时间继电器控制串联电阻降压控制线路
12、手动Y/△降压起动
13、接触器控制Y/△降压起动
14、时间继电器控制Y/△降压起动
15、QX3-13型Y/△自动起动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620车床电气控制线路
19、手动降压起动
20、单相运行反接制动控制线路
21、电动葫芦电气控制线路
22、C6163车床电气控制线路
23、控制电路联锁控制线路
24、主电路联锁控制线路
25、直流电机启动控制线路
26、直流电机的调速控制线路
27、直流电机的反转控制线路
28、直流电机制动控制线路
五、 全室参考配置表(以二十四座为例)

序号

配置名称

每台数量

全室数量

单位

备注

1

控制屏

1

12



2

实训桌

1

12



3

学生凳

2

24



4

器材配备

1

12

见表一

见表一

序号

名称

数量

单位

1

DW-71 电力拖动培训组件(一)

1

2

DW-72 电力拖动培训组件(二)

1



3

DW-73 电力拖动培训组件(三)

1

4

DW-74 电力拖动培训组件(四)

1

5

三相异步电动机  380V  Y/△接法,带离心开关

2

6

直流电机  220V  80W

1

7

特制安全导线

20

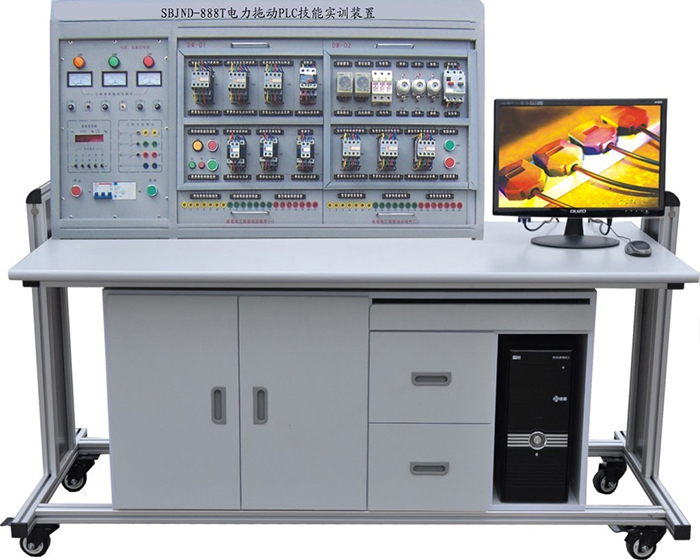

SBJND-888T电力拖动、PLC实训装置

电力拖动、PLC实训设备为配合我国职业教育和就业人员实际操作、培训、鉴定的需求,我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》《PLC原理及应用技术》《变频调速》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构,实训项目可扩展性强,可扩展电工技能等等实训项目。所有的元器件通过导线引到接线端子上,有利于保护器件,通过线槽走线,接近工业现场。
一、特点:
1、电气控制线路都装在挂箱上,操作方便、更换便捷,可扩展功能或开发新实训项目。如变频调速,实训的内容具有典型性、实用性。
2、操作台只需三相四线的交流电源即可投入使用,占地面积小,节约用房,减少基建投资。
3、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全。各电源输出均有软截止保护功能。
4、控制屏还设有定时器兼报警记录仪,为学生实训技能考核提供了一个统一的标准。
5、所有的元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件,通过线槽走线,接近工业现场。
二、技术性能:
1、工作电源:三相四线(或三相五线)~380V±5% 50Hz
2、温度:-5℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.0KVA
4、外形尺寸:1300×700×1400(mm)
三、装置配备
(一)电源控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板。它为实训考核提供电源及保护。
1、由无线遥控控制三相四线电源输入,通过漏电保护器,接通总开关,由接触器通过启、停按钮进行操作。
2、设有450V指针式交流电压表三只,指示输入时三相电源电压;指示灯三只,指示实训装置与外部电源通断情况。
3、三相四线电源输出,具有单片机全程监控装置过载或短路功能,过载或短路软截止且告警,故障排除复位后方可启动电源。
4、设有定时器兼报警记录仪,平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数,为学生实训技能的考核提供一个统一的标准。
(二)实训桌:桌体为铝木结构,桌面为防火、防水、耐磨高密度板,设有抽屉和储存柜。
(三)实训组件

1、DW-71 电力拖动培训组件(一)
2、DW-72 电力拖动培训组件(二)
3、DW-73 电力拖动培训组件(三)
4、PLC主机及转换器培训组件(S7-200)
6、编程通讯电缆
7、仿真软件
8、工控组态软件
9、三相异步电动机 380V Y/△接法,带离心开关 2台
四、实训项目
(一)电力拖动部分

1、闸刀开关正转控制线路
2、接触器点动正转控制线路
3、具有自锁的正转控制线路
4、具有过找保护的正转控制线路
5、倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7、按钮联锁的正反转控制线路
8、按钮接触器复合联锁控制线路
9、自动往返行程控制线路
10、接触器控制串联电阻降压起动线路
11、时间继电器控制串联电阻降压控制线路
12、手动Y/△降压起动
13、接触器控制Y/△降压起动
14、时间继电器控制Y/△降压起动
15、QX3-13型Y/△自动起动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620车床电气控制线路
19、手动降压起动
20、单相运行反接制动控制线路
21、电动葫芦电气控制线路
22、C6163车床电气控制线路
23、控制电路联锁控制线路
24、主电路联锁控制线路
(二)PLC综合训练部分
1、与、或、非逻辑功能测试
2、定时器、计数器功能测试
3、跳转、分支功能测试
4、移位寄存器实训
5、数据处理功能实训
6、微分、位操作实训
7、艺术彩灯造型的PLC控制
8、PLC控制三相异步电动机自锁正转控制
9、PLC控制三相异步电动机正反转控制
10、PLC控制三相异步电动机Y/△启动控制
11、PLC控制三相异步电动机降压启动控制
12、PLC控制三相异步电动机能耗制动控制
13、PLC控制C620车床电气控制线路
14、PLC控制C6163车床电气控制线路
15、PLC控制电动葫芦电气控制线路
五、 全室参考配置表(以二十四座为例)

序号

配置名称

每台数量

全室数量

单位

备注

1

控制屏

1

12



2

实训桌

1

12



3

学生凳

2

24



4

器材配备

1

12

见表一

见表一

序号

名称

数量

单位

1

DW-71 电力拖动培训组件(一)

1

2

DW-72 电力拖动培训组件(二)

1

3

DW-73 电力拖动培训组件(三)

1

4

PLC主机及转换器培训组件(S7-226

1

5

编程通讯电缆

1

6

仿真软件

1

7

工控组态软件

1

8

三相异步电动机  380V  Y/△接法,带离心开关

2

9

特制安全导线

20
