光纤通信教学实验系统,通信原理实验系统

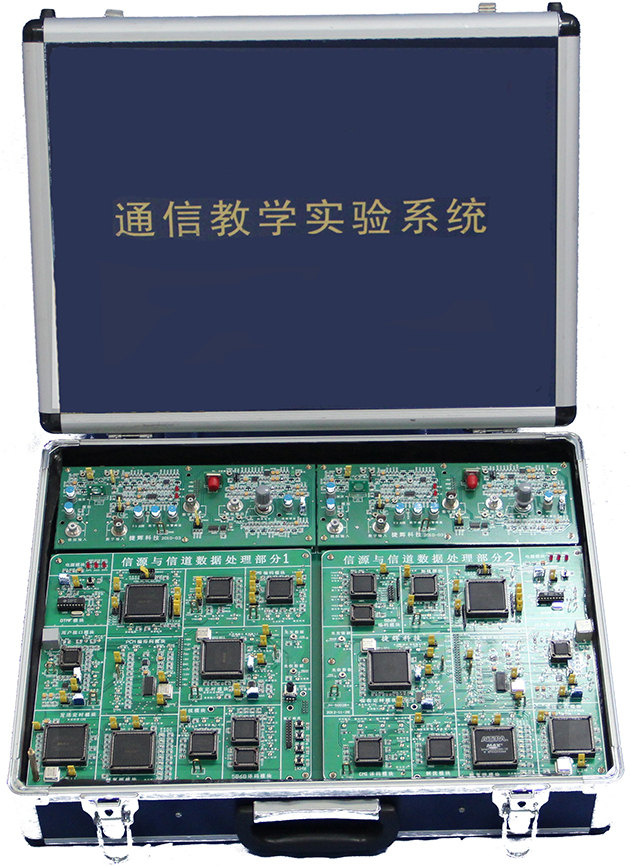

SB-5002C光纤通信教学实验系统

一、基本技术指标要求

1. 输入电压:AC220±10V 输出电压;电流:DC±5V0.2ADC±12V, 0.2A;DC-48V0.2A。电源具有过流保护功能;

2.各功能模块单独供电;

3.自带DDS低频信号源: 具有正弦波、方波、三角波、锯齿波输出,频段为0.1KHz4KHz

4.系统包含带宽为6.5MHz的模拟光纤传输系统,用于数据传输的速率达8Mbps

二、功能模块要求:

信源与信道数据处理部分:

1、用户电话接口模块

2、双音多频(DTMF)检测模块

3PCM语音编译码器模块

4、帧传输复接模块(E1成形模块)

5、帧传输解复接模块(E1解复接模块)

6、加扰模块

7、解扰模块

8、发送定时模块

9CMI/5B6B编码/译码器模块

10、接收定时恢复模块(含模拟及数字锁相环模块)

光终端机部分:

11310光纤数据发送模块(单模)

21310光纤数据接收模块

31550光纤数据发送模块(单模)

41550光纤数据接收模块

其它:

1、电源模块

2、模拟信号源(DDS低频函数信号发生器)模块

数据接口:

1.电话接口:连接电话机,与对端用户进行通话实验及测量。

2.尾纤FC活动连接器连接端口(光纤法兰盘):(在波长分别为13101550两组光纤收发模块上):用该端口连接两条单模光纤,可在两组光纤收发模块相互间进行连接,实现空分双向光纤通信;亦可通过一对波分复用器实现单光纤的双工传输。光纤发送模块还可作为独立光源,为光无源器件实验提供测量光源。

3.带输入端口(时钟测试信号输入)、(模拟测试信号输入)可将外部测试信号接入,用于向实验系统送入各种测试信号。

三.实验内容要求

电终端实验

1、户环路接口实验

2、双音多频检测实验

3PCM编码实验

4、信号复接(E1传输系统)实验

5、信号解复接(E1的同步与解复接)实验

光终端实验

1、光无源器件(光耦合器、光衰减器等)特性测试实验(附件扩展)

2、码型变换(CMI编码)实验

3、码型变换(CMI译码)实验

45B6B编码实验

55B6B译码实验

6、码流加扰实验

7、接收码流解扰实验

8、光发送系统实验

9、光接收系统及测试实验

10、模拟锁相环实验

11、同步时钟提取(数字锁相环)实验

12、波分复用光纤传输特性测试实验

光纤通信基本原理实验

激光器P-I特性曲线测试

自动功率控制APC原理与特性实验

光源器件寿命监测与无光告警实验

数字光发送机主要接口指标测试

光接收机电路原理及各个关键点传输波形观察

光纤传输系统误码性能测量实验

数字光接收机接口指标测试

光纤传输损耗特性测试

波分复用器性能指标测试(附件扩展)

数字信号O/EE/O转换传输实验

电话语音直接光强度调制传输

图像信号直接光强度调制传输

系统应用综合实验

光无源器件(光耦合器、光衰减器等)系统融入测试实验(附件扩展)

数字电话(PCM)光纤传输系统试验

波分复用光纤传输特性测试实验(附件扩展)

数字/模拟图像单向、双向传输实验

数字/图像/语音混合传输实验

自适应以太网光纤收发器传输及组网实验(附件扩展)

副载波频率调制(SCM-PFM)高质量图像光纤传输实验(附件扩展)

通信教学实验室设备配置方案及说明

序号

配置仪器名称

型号



1

光纤通信实验系统

SB5002C

标配

2

电话机

标准

配送

3

FC-FC光纤连接线



配送

4

摄像头

彩色

配送

5

电视机

7寸液晶电视

配送

6

无源器件组件箱

SB5002B

选配

7

光功率计

SB2001

选配

8

数字示波器

60M,数字普源精电

自配

9

误码测试仪

SB9001A

选配

10

光纤扰模器



选配

11

万用表



自配
