分体空调实训设备,热泵式分体空调制冷系统实训装置

SB-GFD8热泵式分体空调制冷系统实训装置

一、概述

热泵式分体空调制冷系统实训装置是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，适用于"制冷原理及应用"、"制冷空调技术"、"制冷空调设备维修与操作"等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。

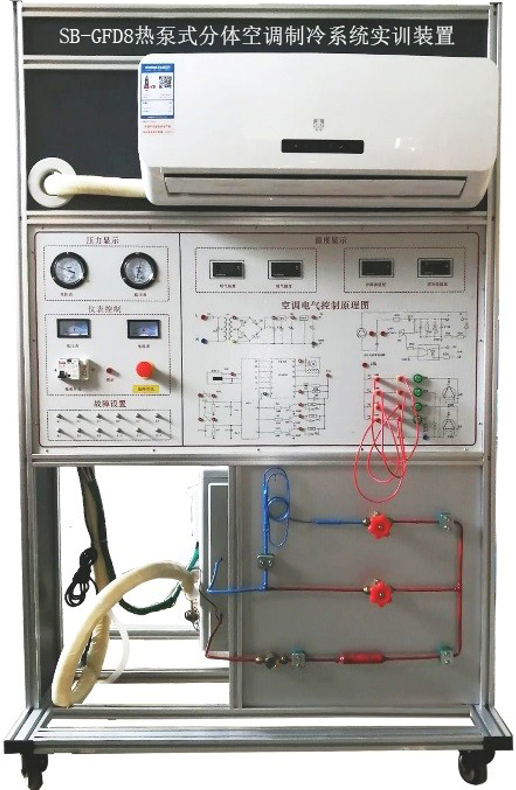

正面图

二、特点

1、整个系统真实完整, 与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能

2、装置直观展示了空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，使整个空调系统的实时工作状态一目了然；

3、前面板中间印有电气控制系统原理图，并设有相应几十个测试点:模拟变压器T的副边N2开路、模拟桥式整流桥环+12V无输出，模拟7805稳压块坏+5V无输出、模拟红外接收管无电源输入、温度传感器电阻、化霜温度传感器电阻、可制冷不能制热、继电器线圈坏、继电器线圈坏，室外风机不转、继电器线圈坏，、室内风机风机不转、压缩机、室外风机不转、电磁阀,故障现象控制系统原理图与测试

4、后背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态

5、本实训装置设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作

6、设有电流型漏电保护装置；并有热保护器件，对压缩机进行过热、过载保护；实训强电连接导线及插座采用手枪插式全封闭结构，使用方便、可靠、防触电

7、制冷系统上设置用手动节流阀，和自动节流装置，可模拟不同环境下的制冷模式，可以模拟节流开度，调节制冷剂的流量，观察制冷效果。

8、实验后部有一张喷绘的制冷系统原理图，结构为铁质板金，尺寸1000*400MM

空调的主要电气可手动连接，具有很好的动手性,连接线采用专用的D4连接线。

9、主机安装部件采用防水，安装，美观大方，方便可拆安装，不易损坏，

10.★在蒸发器不同压力下，实现压缩机在不同制冷量的测试，具有压缩机过冷/过热自动调节

11.★改变了机械式节流装置在实验过程中难以调节和损坏,让学生在实验过程中学习电子控制的方法，操作调节方式，技术参数调整.

12.★外部控制模式：可第二次开发成4-20Ma输入模式、0-5V控制模式。

13.动画模式:触摸屏或软件连接模式下：各自己显示执泵或者制冷工作流程状态，

14. 动画模式:触摸屏或软件连接模式下:可显示压缩机排气温度、吸气温度、冷凝温度、蒸发温度，可根据温度实时调节机组过冷度。过热度。

15、双向流量控制模块：通过自动调节提高冷媒流量，可以有效降低压缩机的排气温度，扩大压缩机高效做功区。采用双向控制系统，可实现双向热泵功能、冷库控制，空用制冷机组，变频机组、中央空调机组的的节能控制和流量自动调整。

16★嵌入式触摸屏主机：系统由显示模块、功能模块、上们机软件3部分组成，（出厂根据产品性能，厂家自主配置组合）嵌入式触摸屏主机，采用触摸屏控制,可直接进入系统调节，电压5-36V/50HZ，带开机语音功能，尺寸5寸，内存156M,电容式。

1）可显示压缩机排气温度、压缩机吸气温度、蒸发器温度、冷凝温度。

2)上位机软件同时在线同时监控系统的状态（选配）。数码管显示器在线显示开度、温度以及故障代码。数码管显示器在线显示开度和温度以及故障代码.

3)曲线显示：可显示温度实时曲线

4）具有上位机调节和手动调节功能

5)可自行制冷系统制冷剂流量设定最小开度。

6）自动调节：设备运行时有断电记忆功能，保持当前值不变。确保制冷/热泵/冷库/水机等状态下的流量开度。

7)开度实时显示：控制对象为最大 5000 开度设定。

8）软件控制，能在线控制系统的温度，读取机组在最佳温度系统制冷冷媒的流量开度数，调整制冷机组的过热度，过冷度。该文本显示界面的左侧，以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分，是对通讯信息的显示，包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分"数据信息"中，显示当前接收到哪种数据帧、接收到的数据帧的地址、等信息。

9)可自动制冷系统中冷媒，如： R134A\R22\R410A 等其它冷媒。

10)手动4 路实时温度显示：控制器同时检测系统的制冷多点温度，来控制机组过冷/过热度。

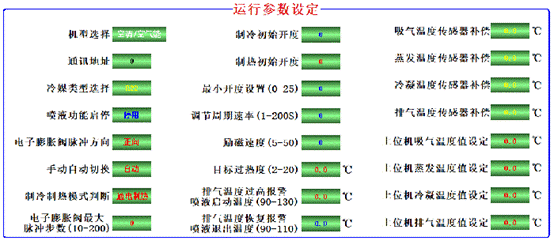

11）显示界面上29 路参数控制参数设置/查询：控制器内所有与控制相关的温度参数、时间参数、控制参数、等29个参数都可以调整，以适应制冷/热泵/冷库/水机等设备。

12）4路用户模拟环境数据入：在调试中通过软件模拟设定，可模拟制冷主机组在各个温度条件下，阀的开度状态来积累大量数据，从而根据每一个制冷机组的特点来设定的标准开度值。

13）F)多达 8 路设备运行监控：在线监控机组的压缩机、膨胀阀、各点温度、保护动作电路等运行状态。

14)过冷/热度控制范围：2-15 摄氏度。可自行设定制冷主机的过/冷、过热度为设计提供数据。

15)手动设定温度和开度可显示查询/设置：控制器所有检测到的温度都可以被查询开度也可以实时查询显示

16)手动设定调节功能：在机组开发和调试阶段，可以通过控制器手动调节功能，取得有效的试验数据。

三、技术参数

1．工作电源：AC220V 50Hz±5%

2．外形尺寸：1000×800×1700mm

3．整机功耗：1100W

4.适用电压范围：160V～253V

5.最大遥控距离8m，角度90度。

6.噪声：内机37-44dB，外机是55-65dB。

7.环境温度：-5℃-40℃

8.相对湿度：≤85%（25℃）

四、装置的基本装备

1、电源、仪表控制屏

控制屏为铝合金结构，铝质面板，为实训提供交流电源、各种测试仪表及实训器件等，具体功能如下：

1）交流电源控制单元：单相三线制220V交流电源供电，交流电压表2只测量范围０～250V，用于监测电网电压，交流电流表2只测量范围分别为０～10A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制

2）制冷系统压力检测单元：提供2只真空压力表，测量范围分别为-0.1～1.8MPa、-0.1～3.5MPa、用于测量空调.

温度检测单元：提供三位半数字温度表4只，，显示不同点的温度变化情况

3）电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。

2、实训台

实训桌为铝合金双层亚光密纹喷塑结构，、防水、耐磨高密度板,结构坚固，造形美观大方；，桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定，有利于实训室的布局。

3、故障

提供模拟空调与模拟多个故障打接线点，提供常见的空调电气节电路连接，用来模拟系统的故障；设置类型有：电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量、模拟故障开关量，满足多点故障设置要求。

序号	名称		数量
1	压缩机1P	随机	1套
2	液视镜	1/4	1套
3	冷凝器	空调室外机	1套
4	蒸发器	空调室内机	1套
5	温度表	I900	4套
6	高压表	面板	1套
7	低压表	面板	1套
8	毛细管	0.75CM	1套
9	手动膨胀阀	1/4	1套
10	过滤器	1/4	1套
11	实验连接线	5	套
12	说明书	1	本
