实物电梯实训考核设备,电梯实训考核装置

SBSW-DT09四层实物电梯实训考核设备

电梯实训考核设备,教学透明电梯是上海硕博科教设备公司生产的教学电梯设备。模型电梯可作自动化专业的电梯程序教学与故障排除实习之用,也可做职业技校的电梯安装维修演示操作之用。其控制元件全电脑化,可编程,电动机驱动采用进口变频调速器,功能与真实的变频调速电梯相同,具有全集选功能,能平层,自动关门,响应轿内、外呼梯信号。该模型电梯外罩采用透明有机玻璃制造,内部一目了然,内部构件全部采用镀锌处理,耐腐蚀性能好,维修保养简单。它选用的可编程控制器是日本三菱系列的机型,变频器选用三菱FR-A740型。电梯维修与安装专业,伴随着城镇化建设的日新月异,工商业的蓬勃发展,工厂、商贸等公共场所电梯使用率近90%,城区的居民生活水平不断提高,住宅楼使用电梯也越来越多。电梯已成为人民生活中不可或缺的重要垂直交通设施。随着电梯行业的发展,对电梯安装维修专业的人才需求日益凸显。电梯维修与安装专业主要任务:让学生通过教学掌握电梯的基本原理和基本构造;通过理论学习和实训,掌握电梯的安装方法和技术要求标准;能够对各种各样的电梯进行调试、机械维修和电气维修。锻炼学生的机械操作、现场应对故障和解决突发事件的能力;学会操作电梯电气设备、仪器、仪表;培养学生的团队协作精神。为今后的学习和工作打下良好的基础。为国家培养具有职业生涯发展基础的中等应用型技能劳动人才。

上海硕博公司生产销售电梯实训装置是培养学生的实际操作能力,在教学安排上,针对初学学生基础较差的特点,基础课的开设是有针对性的,把基础课融于专业课当中,便于学生更好地接受。专业课则是更好地强调实训和实习,着力培养学生的实际动手能力。成为社会认可、企业需要的,具有相应专业知识的,具备较强实际动手能力和经营管理能力的德、智、体、美、劳全面发展的应用型技术人才。

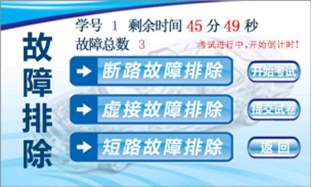

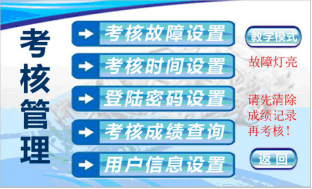

1)该系统由安卓蓝牙的故障设置系统和触摸屏的故障考核系统两部分组成。教师在讲课时,用带安卓系统的手机或平板电脑远程无线设置故障,远程启动、停止教学设备,方便教师教学讲课。学生考核是在触摸屏故障考核系统上完成的。教师和学生界面分开,教师输入密码进入教师界面出题并设置考试时间启用后,学生才能开始考核。教师界面故障类型为断路故障、虚接故障、短路故障三种,教师可任意出题,设置故障后,屏幕上按钮会由绿色变为红色,同时继电器板动作,设备产生故障。学生在答题界面会显示学号、剩余时间、故障总数,学生在设备上检测查出故障后,选择相应的故障按钮,屏幕上按钮会由红色变绿色,故障选择完毕后,点击提交试卷后,就会看到本次考试成绩。

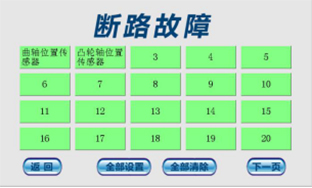

2)触摸屏考核故障数量为20路断路+虚接、6路短路。每个故障通道容量DC10A

3)采用7寸(分辨率800*480)工业彩色触摸屏,中文菜单,界面友好,操作方便!

4)触摸屏首页界面为宣传页,可为客户展示学校logo、公司名称、电话及网站,时间为3秒钟。

5)教师界面可单个设置也可多个故障同时设置,并有全部设置故障和全部清除等功能。

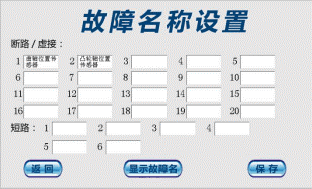

6) 触摸屏内置中文输入法,用户可根据不同设备自己编辑故障名称,以中文内容显示在故障按钮上,直观明了。

7)用户可自己编辑首页宣传界面的信息,方便灵活。

8)继电器板上留有故障指示灯接口,通过指示灯可清晰的显示已设置故障(此功能为选配);9)采用RS485现场工业总线通讯,通讯距离远,信号稳定,抗干扰。

为使学生能够学习掌握专业技能,院校电梯维修与安装专业开设了电梯构造原理、电梯工艺学、电梯机械维修、电梯安装调试、电工基础、电子基础、机械制图、机械基础等相关技术基础课程。其中电梯的专业教材以贴近实际为主,能够让学生更简单,更直观的学习专业知识。

通过对本课程的学习,培养学生理论联系实际、注重实践、学以致用的学习习惯,锻炼初步解决实际问题的能力,在教学过程中分小组、分项目完成一定数量的实际操作实训任务,从而达到培养应用能力、协作能力和创新能力的目标。

教学目标:

1)知识目标

熟悉电梯的基本原理和构造;

熟悉电梯安装的程序;

熟悉电梯的维修方法;

熟悉施工安全知识。

2)能力目标

具有能够安装电梯的能力;

能进行电梯的调试和质量验收;

能够看懂电梯的原理图;

掌握电梯的维护与保养技能。

1.1产品概述:

双控教学电梯是目前国际教学设备行业中技术含量较高的设备。该设备采用交流变频调速器与PLC程编的开关量与数字量双制式控制,并且在电梯上设置了电路、电器、变频、PLC、机械等常见的20多项故障供学生动手实操。整套设备设计科学合理,透明直观,是工业自动化控制及楼宇自动化教学设备领域的一大突破性革新。

1.2主要参数:

输入电源:AC380V±5%(三相五线)  50Hz

额定电流:2.5A

环境温度:-5℃40℃

相对湿度:≤90%(25℃)

外形尺寸:980×830×3200mm

变 频 器:FR-D740-0.75KW

P L C:三菱FX3U-64MR

设备重量:550Kg

1.3设备结构

1)、井道柜架:相当于电梯附着的建筑物,为电梯提供支承,固定导轨,是钢架结构。

2)、曳引机:位于柜架顶部,是电梯的动力装置。安装在两条承重梁上,他主要由以下部分组成:

1)电动机:鼠笼式三相感应电动机,采用就频变压(VVVF)驱动方式,电梯起动时,变频器使定子电流频率从极低频率开始,按控制要求上升到额定频率,减速时,使转速相应从额定频率开始平滑地下降到零,实现电梯平层,保证了电梯运行平稳,模拟真实电梯良好的合适感。

2)制动器:只在电梯通电运转时间松闸,当电梯停止时制动并保持轿厢位置不变,工作电压DC110V

3)控制器:采用蜗轮杆减速器,具有高密度、高效率、低噪音的特点。

4)曳引轮:绳槽为半圆槽,提供钢丝绳与绳轮之间的磨擦力。

3)、控制屏:

1)变频器:根据PLC给出的指令,对电机的电源频率、电压进行调制,使电机平衡。

2)可编程序控制器(PLC):控制电梯的运行状态,根据内选信号,对电梯的位置进行逻辑判断,然后给出运行指令,使电梯实现应答呼梯信号,顺向堆停,反向保留信号,自动关门等功能。

3)安全及门锁回路:由继电器回路组成,急停,门锁开关的通断决定安全及门锁回路的正常与否,以使PLC断送电梯是否处于安全状态。

4)、导  轨:分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。

5)、轿  厢:由曳引钢丝绳悬挂,通过曳引机另一端连接对重,在导轨上运行,轿厢装备自动化,门上装有连锁开关,当门关闭后电梯才能运行,门上还有安全触板,当关门过程中碰到障碍物时,轿门马上开启。

6)、对  重:与轿厢连接,作用是平衡轿厢的重量。

7)、层  门:门上有门锁开关,当层门关闭后,电梯才能启动。

8)、操纵箱:设在柜架正面左侧,模拟乘客在轿厢内选层的信号输入设备,包括:

1)数字显层器:七段数码显示轿厢所在楼层

2)"1""2""3""4"选层按钮

3)关门铵钮

4)方向指示灯:电梯运行方向指示

5)电源锁:开关电梯电源,即首层外呼盒

9)、减速倍系统:由永磁感应器构成,提供轿厢停层位置信号

10)、终端保护开关:感应器提供电梯运行终端信号,电梯超过它时,安全回路及电源被切断,保证电梯不超出终端。

1.4设备配置

序号



单位

数量

1

四层四站电梯井道实验装置

1

1

电梯井道模拟系统

1

2

电梯停层减速系统

1

3

门机控制系统

1

4

曳引机系统

1

5

楼层显示系统

1

6

呼梯控制系统

1

7

安全回路控制系统

1

2

电力拖动控制装置

1

3

配套易损器材

1

4

工程材料

1

5

配套资料袋

1

1.5实验项目:

1、触点、开关、按钮故障:

故障1:触板开关失灵,安全触板无效

故障23AKAG开关门按钮失灵,不能开关门。

故障471AS2AS3AS4AS;内选按钮失灵,所选楼层按钮信号不能登记。

故障892SA4SA;二层,四层所选楼层按钮信号不能登记,外呼梯按钮失灵。

故障10111XA3XA;一层,三层外呼梯按钮失灵,所选楼层按钮信号不能登记。

故障1213PKMPGM开关门到位,开关损坏不能闭合,引起开门或关门继电器不能吸合。

故障14SQF关门到位故障,电梯不能运行。

故障15SJN;安全回路、电气回路故障,电梯不能进行操作。

故障16DYJ安全回路继电器触点接触不良,电梯不能进行任何操作。

2PLC输出继电器故障:

故障17:内选按钮灯输出按钮灯不亮。

故障18:轿厢风扇不旋转

故障19:轿厢照明灯不亮

故障20:变频器不能启动输出。

A:各故障点设置于开关外部。

B:各故障点均引至故障端子排。

C:各故障开关均串联接入。

D:故障排除示例说明:

以故障1为例:当拨动故障钮子开关1时,电梯不能正常上行。这时只需短接线号324(端子排2)同线号324(端子排4)电梯则可正常运行。恢复钮子开关1后,请拆除短接线。
