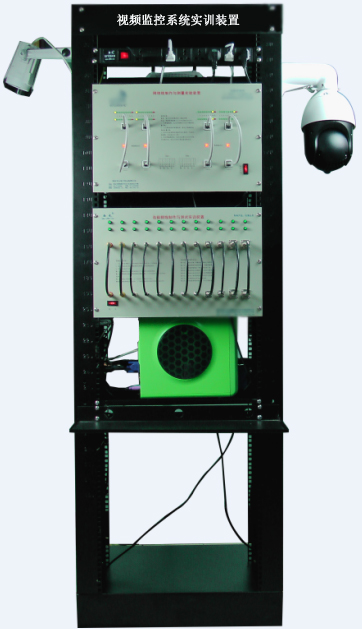

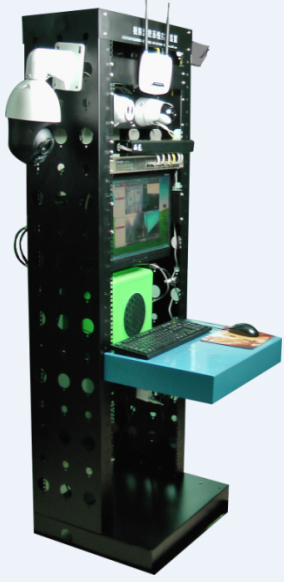

视频监控系统实训装置

一、产品结构及配置清单：

1、19英寸开放式机架1套：

（1）全钢结构，19 英寸，38U，长 600mm，宽 900mm，高 1800mm。

（2）两侧立柱分别设计有 3 列 16 排 48 个φ6.5 安装孔，3 列 8 排 24 个φ25 穿线孔，3 列 8 排 24 个φ50 穿线孔。

（3）顶帽设计有 3 列 5 排 15 个φ6.5 安装孔，3 列 3 排 9 个φ25 穿线孔，3 列 2 排 6 个φ50 穿线孔。

（4）底座设计有 4 个φ50 穿线孔。

（5）正面安装有操作台,长 560mm，宽 400mm,高 90mm。

（6）背面安装有 19 寸 1U 零件工具盒，长 580mm，宽 200mm,适合放置零件

和器材。

（7）内部安装有 19 寸 1U 棚板，长 485mm，宽 295mm，高 15mm。

（8）配置有 19 英寸 1U，6 位，250V，10A，2500W 专用 PDU 电源插座 1 个。

（9）配置有 19 英寸 1U，8 位，250V，10A，2200W 专用 PDU 电源插座 1 个。

2、网络线制作与测量实验装置1套：

（1）在实训装置的背面安装有网络线制作与测量实验装置1套。全钢喷塑机箱，19英寸，7U，长480mm,宽35mm,高310mm。

（2）实训装置工作电压≤12V直流电压，操作安全。

（3）实训装置面板上部设计有4组2行9排共计72个指示灯，共计有36组上下对应的指示灯，每组指示灯持续循环闪烁。

（4）实训装置面板中部设计有4排2行共计8个RJ45屏蔽网络插口，每排上下两个为1组，用于网络跳线的插接。

（5）每组RJ45屏蔽网络插口对应1组指示灯，能够直观和持续显示每根网络跳线的电气连接情况和屏蔽情况，也能显示每根线芯的跨接、反接、短路、断路等各种常见故障。

（6）具有常用网络跳线技术认知、演示和基本技能实训功能，同时安装和显示4根跳线。

3、音视频线制作与测试实训装置1套：

（1）在实训装置的背面安装有音视频线制作与测试实训装置1套。全钢喷塑机箱，19英寸，7U，长480mm,宽35mm,高310mm。

（2）实训装置工作电压≤12V直流电压，操作安全。

（3）实训装置面板上部设计有12排2行共计24个指示灯，每排上下两个为1组，共计有12组上下对应的指示灯，每组指示灯持续循环闪烁。

（4）实训装置面板中部设计有12排对应的音视频接头，每排上下两个为1组，能够同时插接12根音频或者视频跳线，能够直观和持续显示12根音频或者视频跳线的电气连接情况，也能显示每根跳线的跨接、反接等各种常见故障。

（5）具有常用RCA、BNC等音视频接头的技术认知、演示和基本技能实训功能，同时安装和显示12根音视频跳线。

4、视频监控主机1套：

（1）在实训装置内安装有视频监控主机1台。采用最新微型彩色机箱，4G内存，500G硬盘，HDMI/VGA双接口。

（2）配置有笔记本型键盘和鼠标1套。

（3）视频监控系统的控制和存储设备，可完成对整个监控系统的控制和记录存储等。

5、液晶显示器1台：

（1）在实训装置正面安装有19寸液晶显示器1台。

（2）配置有显示器安装支架1个，尺寸：480×120×50mm。

（3）视频监控系统的终端显示设备，可完成对监控视频的实时显示和视频回放等工作。

6、一体化球形摄像机1套：

（1）在实训装置左侧立柱安装有球形摄像机1台。供电电压：DC12V，130万像素，水平360度旋转，上下105度。

（2）配置有DC12V电源适配器1个。

（3）配置有球机支架1个。

（4）视频监控系统的前端设备，完成对设防区实时图像的获取和传送等。

7、网络半球摄像机1套：

（1）在实训装置正面安装有网络半球摄像机1台。供电电压：DC12V，130万像素。

（2）配置有DC12V电源适配器1个。

（3）视频监控系统的前端设备，完成对设防区实时图像的获取和传送等。

8、迷你网络半球摄像机1套：

（1）在实训装置正面安装有迷你网络半球摄像机1台。供电电压：DC12V，100万像素，自带云台，350度旋转。

（2）配置有DC12V电源适配器1个。

（3）视频监控系统的前端设备，完成对设防区实时图像的获取和传送等。

9、摄像机安装支架1件：

尺寸：480×120×100mm，用于两个半球摄像机的安装和固定。

10、网络枪式摄像机1套：

（1）在实训装置右侧立柱安装有枪式摄像机1台。供电电压：DC12V，130万像素。

（2）配置有DC12V电源适配器1个。

（3）配置有枪机支架1个。

（4）视频监控系统的前端设备，完成对设防区实时图像的获取和传送等。

11、无线路由器1套：

（1）在实训装置正面安装有无线路由器1个。供电电压：DC9V供电，5口。

（2）配置有DC9V电源适配器1个。

（3）配置有无线路由器安装支架1个，尺寸：480×80×10mm。

（4）视频监控系统的传输设备，向外发射无线信号，可完成监控信号的无线传输。

12、网络交换机1台：

在实训装置正面安装有网络交换机1台。1U，24口，视频监控系统的控制设备，可完成监控信号对不同设备的交换传输。

13、理线环1个：

19寸，1U，可完成线缆的整理，方便管理维护。

二、设备功能：

1、设备安装全套视频监控系统，通电后就能正常工作，适合学生进行认知与技术原理演示。

2、设备选取视频监控系统的典型产品和最新技术，具有工程实际使用功能，可将摄像机安装到楼道和门口，对实训室进行日常管理，学生能够在一个真实的应用环境中进行工程安装实践和操作管理，理实合一。
