SBDY-DG-01A低压电工考核实训装置

一、低压电工考核实训设备概述：

1. 低压电工实操台、低压电工考核实训装置、电气控制线路元器件都装在作为挂板的安装板上，单相电表照明灯安装及连接+电力拖动实训板+电动机星三角降压启动电气线路排故装置、电动机正反转电气线路排故装置、操作方便、更换便捷，便于扩展功能或开发新实训；操作内容的选择具有典型性、实用性、科学性。

2.低压电工考核实训装置操作台只需三相四线的交流电源，即可投入使用；

3.低压电工考核实训装置技能培训用的控制线路，可模拟工厂中各类的电气拖动系统，能满足维修电工的安装、调试、故障分析及排除故障等技能训练的要求；

4.继电接触控制线路实训所有的元器件都通过导线引到4mm安全接线柱上，学生接线时只需在端子上进行接线，有利于保护元器件；

5.接触器和热继电器等电气元件均采用国内外知名品牌，保证设备的品质、性能；

6.设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，当实训时发生误操作或因接线错误而造成短路时，装置能自动保护，避免烧毁保险丝和损坏电器，保障实训顺利进行；

7.实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插接线，安全快捷；

8.低压电工考核实训装置上设有漏电保护开关，防止了学生实训时由于接线错误或误操作而发生短路损坏元器件，同时能保障实训顺利进行并节约了实训的成本。

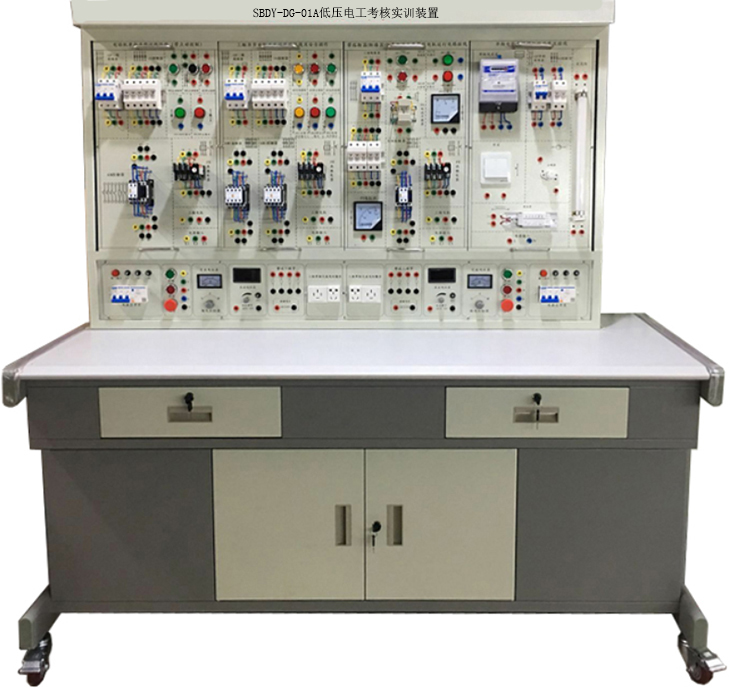

参考图片

二、技术性能：

1.输入电压：三相四线制380V±10% 50Hz

2.工作环境：环境温度范围-5～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5KVA

4.外形尺寸：1600×700×1530mm

三、装置配备

（一）电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。

主控功能板配备资源：

1.三相四线电源输入，经漏电保护器，总开关后，通过起、停按钮控制接触器通断，并设有急停控制按钮；

2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三个电网电压；

3.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；

（二）实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可用于放置挂件和实训物品。

序号	名称	单位	数量	备注
1	实训桌	张	1	实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可用于放置挂件和实训物品。
2	实训屏	套	1	1.三相四线电源输入，经漏电保护器，总开关后，通过起、停按钮控制接触器通断，并设有急停控制按钮； 2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三个电网电压； 3.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；
3	学生凳	张	1	钢木方凳
4	电力拖动实训板	块	1	包含交流接触器3只，按钮3只，时间继电器1只，热继电器1只，降压电阻3只，制动电阻1只，行程开关2只，空气开关1只，保险座5只。模拟电机1套。元器件采用正泰或者德力西品牌。
5	K21电动机单向连续运转接线(带点动控制)挂板	块	1	包含断路器1只，交流接触器1只，热过载1只，保险座5只，按钮开关3只。模拟电机1套。元器件采用正泰或者德力西品牌。
6	K22三相异步电动机正反运行的接线及安全操作挂板	块	1	包含断路器1只，交流接触器2只，热过载1只，保险座5只，按钮开关3只。模拟电机1套。元器件采用正泰或者德力西品牌。
7	K23单相电能表带照明灯的安装及接线挂板	块	1	包含断路器2只，单相电表1只，节能灯1套，电源插座2只。
8	K24带熔断器(断路器)、仪表、电流互感器的电动机运行控制电路接线挂板	块	1	包含断路器1只，交流接触器1只，热过载1只，保险座5只，按钮开关2只，三相电度表1只，电流互感器3只。模拟电机1套。元器件采用正泰或者德力西品牌。
