电工技能实训台,电工技能实训装置,电工实训设备

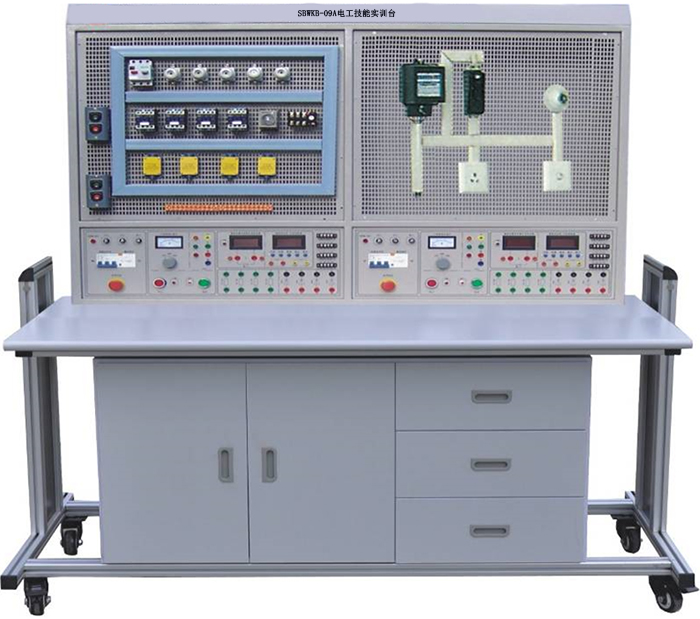

SBWKB-09A电工技能实训台(双组型)

电工技能实训台由上海硕博科教设备有限公司研制SBWKB-09A 电工技能实训装置,电工技能实验台,电工技能实训设备,电工技能实训装置主要由实训桌、网孔板、实训元器件(也可自购)组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业现场。能完成机床线路,电机控制线路,照明配电的模拟操作、安装调试的综合实训,训练学生动手能力和实操技能。实训项目可自行确定,根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

铝框架结构

二、特点

1、电气控制线路元器件都装在网孔板上,操作方便、更换便捷、易扩展功能或开发新的实训项目(增购元器件即可增加相应实训项目)。

2、操作台只需三相四线的交流电源即可投入使用,占地面积小、节约实训用房、减少基建投资、经济效益显著。

3、实训台配备两组相互独立的电源,互不干扰,即可以两个学生同时进行实训。

4、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全,电源输出均有监视及短路保护等功能,使用安全可靠。

三、技术性能

1、输入电源:三相四线制~380V±10%  50Hz

2、温度:-5℃+40℃,相对湿度<85%25℃

3、装置容量:<1.5KVA

4、外形尺寸:1600mm×700mm×1690mm

四、实训台配置

1、公共部分:设有电压型漏电和电流型漏电保护,外部电源输入有指示灯指示,设有急停按钮,遇紧急情况按下按钮切断实训台总电源。

2、每组提供线电压380V或相电压220V两种电源,单相电源插座、线电压输入指示表。

3、每组提供3V6V9V12V18V24V36V低压交流电源。

4、每组提供一路恒流稳压电源,电压0-30V,最大电流3A,内置式继电器自动换档,多圈电位器连续调节,有数字表指示电流电压值。

5、实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方,桌子左右有抽屉,下部有元件储存柜。

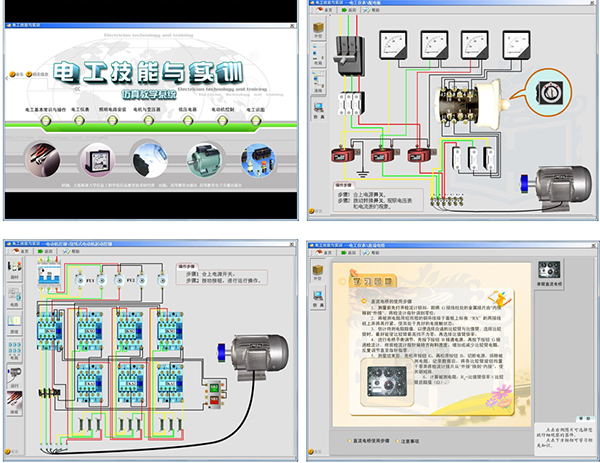

6、配套电工技能仿真软件:

采用3D虚拟仿真技术,用户可以360度无死角观察器件外观细节;采用多媒体演示动画展示各种元器件的结构、功能、工作原理及控制方式;通过具有交互性的模拟仿真动画,进行电路的组装调试和故障排除,实现无实物学习电工设备相关专业所涉及到的常用仪器设备、电气检测以及电机控制的实际操作技能和注意事项。包括但不限于:

1)实验器材

利用3D建模,使实训设备上所用到的元器件真实的放映给学生,另学生有个直观的认识。

2)典型电路

实训设备相应电路的原理图和实物接线图都将反应在这个栏目里。用鼠标点击原理图上相应的元器件符号,真实电路中就会指示对应的器件,并且在提示窗里出现该元件在电路中的作用

3)电路原理

 该电路的电路工作原理讲解,利用生动的动画演示,配合上专业的语音讲解使得该教学课件达到一定的深度。枯燥的原理授课变得生动易懂,是老师最有力的教学工具之一。

4)接线练习

学生通过半透明的原理图上的提示,按照原理图对电路进行模拟接线,接线的同时系统也有相应的提示。可以训练学生的规范接线和提供对电路的熟悉程度

5)实验仿真

学员可以操作空气开关,按钮等元器件来操控相应项目的电路。界面上的接触器、时间继电器等元器件就可以根据操作控制电机的转动。

1)电工基本常识与操作:安全用电常识、常用电工工具、常用导线连接和手工焊接工艺。(2)电工识图:介绍常用器件的电气符号、原理图绘制原则、分析方法、接线图绘制原则、相对编号法。

3)电工仪表:介绍万用表、电能表、钳型电流表、兆欧表、直流电桥和配电板等常用电工仪表的外型、结构、面板和使用方法。

4)照明电路安装:分别从器件、电路、原理、接线和排故五个方面介绍了荧光灯和两地控制灯的相关知识。

5)低压电器:主要从外型、结构、原理、组装和检测等五个方面对交流接触器、继电器、常用闸刀开关、低压断路器、熔断器、起动器、主令电器等常用低压电器进行介绍。

6)电机与变压器:主要讲解了三相异步电动机、单相异步电动机、伺服电机、步进电机、直流电机与变压器的外型、结构、装配与维修等知识。

7)电动机控制:按照实际电路的开发流程来讲解常用的电动机控制方式。包括器件、原理、电路、布局、连线、运行、排故等内容。

8)用户手册:指导用户本系统的使用方法。

五、参考实训项目

1.电工布线工艺实训

2.两个开关控制一盏灯线路训练

3.声控开关控制白炽电路训练

4.二地控制一盏灯电路训练

5.三地控制一盏灯电路训练

6.日光灯线路接线训练

7.单相电度表直接安装接线

8.单相电度表经电流互感器安装接线

9.室内照明电路安装训练

10.配电板安装训练

11.交流负载电功率的测量

12.三相异步电动机直接启动控制

13.三相异步电动机接触器点动控制线路

14.三相异步电动机接触器自锁控制线路

15.三相异步电动机Y/△自动控制线路

16.用倒顺开关控制三相异步电动机正反转线路

17.接触器联锁的正反转控制线路

18.按钮联锁的三相异步电动机正反转控制线路

19.双重联锁的三相异步电动机正反转控制线路

20.三相异步电动机多地控制

21.工作台自动往返控制线路

22.三相异步电动机串电阻降压启动控制线路

23.三相异步电动机能耗制动控制线路

六、参考实训项目所需元器件清单(每组配备清单)

注:本装置每台需配两套元器件,用户也可自行购买。

序号



型号与规格



1

单相电度表

DD862-2

1

2

墙壁开关座



1

3

声控开关

118-B30

1

4

低压断路器

DZ108-20/10

1

5

交流接触器

CJX2-0910

3

6

辅助触头

F4-22

3

7

热继电器

R16B-20/3

1

8

通电延时时间继电器

ST3PA-B/380V0-60S

1

9

时间继电器座

PF-083A

1

10

行程开关

LX9-222

2

11

行程开关

LX9-001

2

12

倒顺开关

K03-15

1

13

日光灯管

Y210RR25/10W

1

14

镇流器

13W

1

15

日光灯座



2

16

三相电度表



1

17

接线端子排

JF5-2.5/5

5

18

G形导轨



1

19

走线槽



2

20

漏电保护开关

4P/3P/2P/1P

各一
