数字模拟电路实验箱,数字模拟电路实验仪

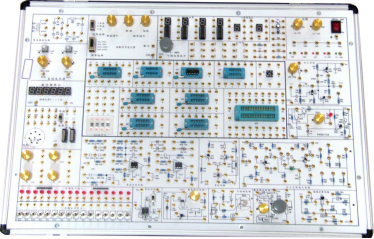

SB-SA6数字模拟电路实验箱

数字模拟电路实验室设备属技术基础实验室,承担院校电类专业(电子信息工程、电子信息科学与技术、计算机科学与技术、应用电子)的《电子技术实验(一)》课程的实验教学任务;非电类专业(给水排水工程、机械设计制造及其自动化)的《电工电子学基础》课程的课内实验教学任务。
电子技术实验实训室 设备主要功能:面向应用电子技术专业,可承担“模拟电子技术”、“数字电子技术”两门专业课的实践教学任务。实训项目:模拟电子技术实验箱可进行负反馈放大电路、集成函数信号发生器、RC正弦波振荡器和稳压电路设计等实验实训;数字电子技术实验箱可进行各类触发器、计数器、寄存器、组合逻辑电路、A/D转换等实验实训。实训目的:通过模电、数电实验实训,学生可对模拟电子技术和数字电子技术有更深入的理解,初步掌握分析、设计、调试模拟电路、数字电路的基本技能。

数字模拟电路实验箱是根据教学大纲中确定的教学实验要求为基础,汲取了众多专业教师的教学经验,并综合了众多同类产品的优点而设计的。它函盖了《模拟电子技术基础》及《数字电路基础》课程大部分的实验内容,既为初学者提供了验证性实验电路,又为课程设计提供了扩展平台。

一、系统特点

1、扩展性强、实验箱主板配置有数电、模电实验时经常用到的电源、信号源、输入接口,输出显示接口、测量单元、实验扩展区,及实验模块电路,以完成不同的实验,也可以进行课程设计实验,大大增强了该实验箱的适用性、扩展性。

2、实验原理图都印刷在实验板表面,实验电路由学生按照实验原理图进行搭建,既培养了学生的独立思维能力及动手能力。

3、实验连线插孔采用锁紧式镀金插孔,通过焊接固定在实验板上,不松动,不氧化,寿命长,连接可靠,维修方便、简捷;

4、电源输出均有过流保护,自动恢复功能。

5、实验箱由一体型铅合金型材制成,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观,造型气派。

二、系统组成

1、电源:输入:AC 220V±10%50HZ

输出:※DC+5V I ≥1A

DC±12VI ≥0.2A

DC-5V-12V可调, I ≥0.2A

DC:+5V~+27V可调,I ≥0.2A

以上各路输出均有过流保护,自动恢复功能

AC V:7.5V×2AC I≥0.15A

2、直流信号源: 双路 –0.5V~+0.5V–5V~+5V两档连续可调.

3、函数发生器:输出频率:2Hz90KHz,分四档

可输出 方波( 020V)、三角波( 015V)、正弦波( 010V

4、手动单脉冲电路2组(带消抖):每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。

5、固定频率脉冲源10路,输出为TTL电平:1Hz10Hz100Hz1KHz10KHz100KHz500KHz1MHz5MHz10MHz

6、数字LED显示:

1LED0LED34位七段共阴LED数码管及二~十进制译码器组成

2LED4LED5两位七段段码a.b.c.d.e.f.g.h经电阻到插孔。

7、十二位逻辑电平输入开关:可输入低电平‘0’、高电平‘1’(为正逻辑)。

8、十二位逻辑电平指示灯:指示灯亮表示高电平‘1’,指示灯灭表示低电平‘0’

9BCD码拨码盘1组、可产生四组BCD码数字信号

10、四位数字频率计:测量范围 01MHz,用作测量方波、三角波、正弦波;

11、喇叭及驱动电路。是时钟报时、报警、音乐用的发声装置。

12、电位器组:1K10K100K1M1只;

13、开放式实验区(元件库):提供9只锁紧插座(314芯、516芯),另140芯锁紧插座,18芯圆孔IC座。提供电阻、电容、二极管、三极管、三端稳压块等元件。

14、实验模块电路:

1)整流滤波电路

2)串联稳压电路

3)可调稳压电路

4)功率放大器

5)集成运放电路

15、全部信号的输入输出插孔均采用镀金孔,不氧化、不变色,接触良好。

16、铝合金实验箱体,防火板材,坚固耐用,样式美观、大方。

外形尺寸: 530mm × 360mm × 100mm

三、实验项目

(一)模电实验

1、常用电子仪器使用练习、用万用表测试二极管、三极管参数

2、单级放大电路

3、两级放大电路

4、负反馈放大电路

5、射极跟随器

6、差动放大电路

7、集成运放的参数测试

8、比例求和运算电路

9、积分与微分电路

10、波形发生电路

11、有源滤波器

12、电压比较器

13、集成电路RC正弦波振荡器

14、集成功率放大器

15、整流滤波与并联稳压电路

16、串联稳压电路

17、集成稳压器

18RC正弦波振荡器

19LC振荡器及选频放大器

20、电流/电压转换电路

21、电压/频率转换电路

22、互补对称功率放大器

23、波形变换电路

24、场效应管实验

25、可控硅实验电路

综合实验:

26、用运算放大器组成万用电表的设计与调试

(二)数电实验

1、门电路的逻辑功能及测试实验

2、组合逻辑电路(半加器、全加器及逻辑运算)实验

3、触发器实验(一) R-SDJK

4、触发器实验(二) 三态输出触发器、锁存器

5、时序电路测试与研究

6、集成计数器及寄存器实验

7、译码器和数据选择器实验

8、波形产生器及单稳态触发器实验

9555时基电路实验

可选做如下实验

10、晶体管开关特性、限幅器与钳位器实验

11TTL门电路参数测试实验

12CMOS门电路测试实验

13、模数A/D转换电路实验

14、数模D/A转换电路实验

15、时序电路应用实验

16、四路优先判决电路实验

17、智力竟赛抢答器实验
