汽车电动动力系统示教板

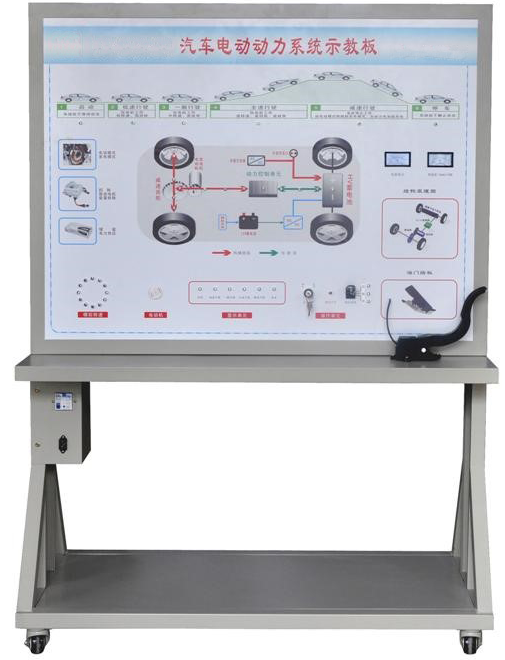

SBC-XNY7汽车电动动力系统示教板

一、概述

汽车电动动力系统示教设备可展示汽车电动动力系统,模拟汽车电动动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态,动态展示汽车电动动力系统工况。

适用于各院校对《新能源汽车与电力电子技术》纯电动汽车动力驱动系统的教学需要。

二、结构组成

该设备由启动开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等,并辅以发光二极管进行系统流向的动态指示,加速度传感器、12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用操作手册等。

三、功能特点

1.该设备完整展示了汽车电动动力系统,可以动态模拟电动动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态。

2.示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等,并辅以发光二极管进行系统流向的动态指示,还设有一台模拟电机用来演示电动机的工作状态。

3.示教板面板外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有30cm左右的桌面,方便放置资料、轻型检测仪器等。

四、模拟演示内容

1.可模拟运行汽车电动动力系统,展示汽车电动动力系统的组成结构及原理。安装发光二极管进行系统流向的动态指示。

2.操纵点火开关与调节开关,可模拟演示汽车电动动力系统的各工况工作过程。

3.模拟电动动力系统启动工作过程

4. 模拟电动动力系统低速行驶工作过程

5. 模拟电动动力系统一般行驶工作过程

6. 模拟电动动力系统全速行驶工作过程

7. 模拟电动动力系统减速行驶工作过程

8. 模拟电动动力系统停车行驶工作过程

9. 模拟电动动力系统制动回收工作过程

五、技术规格

1.外接电源:交流220V±10% 50Hz(充电工况)

2.工作电压:220V

3.工作温度:-40℃+50℃

4.外形尺寸:1240×600×1700mm(××)

5.工作温度:-40℃+50℃

6.设备颜色:标准7032

7.设备钢管:40*40*3mm

8.设备机柜:1.5mm冷板冲压成形,背面设置维修门;

9.移动脚轮:100*60mm

六、基本配置(每台)

序号

名称

规格型号

单位

数量

1

原理面板

彩色原理图/4mm铝塑板UV平板喷绘

1

2

启动开关

配套

1

3

油门踏板

配套

1

4

档位开关

配套

1

5

制动开关

配套

1

6

数字转速表

配套

1

7

电流指示表

配套

1

8

发光二极管闪光灯灯条

配套

1

9

电子油门踏板

配套

1

10

模拟电机

配套

1

11

12V开关电源

配套

1

12

继电器

配套

1

13

保险丝盒

配套

1

14

故障设置和考核系统

配套

1

15

移动台架(带自锁脚轮装置)

1240×600×1700mm(长×宽×高)

1

16

教师手册

配套

1

17

合格证与保修卡

配套

1
