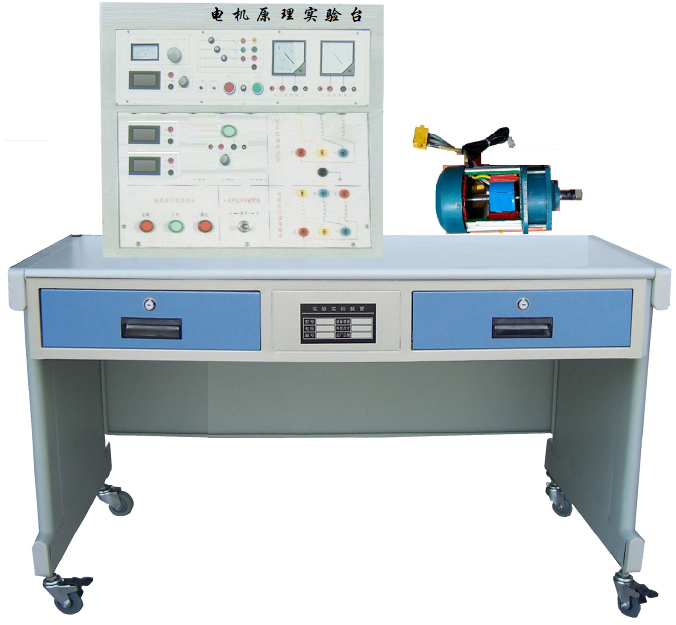

SBC-XNY-02电机原理实验台
一、产品概述
"电机原理实验台"是以直流永磁电机实物为基础，采用线切割，激光切割等工艺进行局部解剖，通过对直流永磁电机解剖，可清楚了解电机的结构与功能，提高学生对电机系统的初步认识，使学生了解电机系统原理起到更直观更深入的教学目的。
二、设备技术性能
1、输入电源：单相三线（L/N /PE）～220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜1.0KVA
4、重 量：小于 120Kg
5、外形尺寸：150×70×170cm
三、技术参数
1、台架配置电机转子与定子，定子做局部解剖，并采用透明亚克力密封，可展示电机运行状态。
2、通过旋转电机轴电机可发电，并点亮灯泡等附属设备。
3、为电机通电电机可缓慢转动，实现驱动过程。
4、台架采用钢质结构，底脚装有四个轮子，方便移动，带有漏电保护器、电源插座等
5、提供直流永磁电机1台 。电机功率300W，电压220V，转速1000转/分
6、提供DC0-220V可调直流电源 1台。
7、提供指示灯1只，直流电压表1只，直流电流表1只。
8、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面铺装32mm厚彩色高密度复合板，方便放置资料、轻型检测仪器等。
四、配备电工电子电拖及自动控制智能3D仿真软件
3D模拟实训分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容，学校可以根据学生学习进度选择相应的训练模块进行训练。
五、实验内容:
1、直流电机结构的认识实验。
2、直流发电机实验。
3、直流电动机实验
