电机控制器解剖实训台

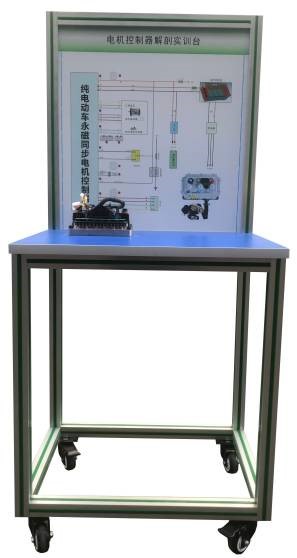

SBXNY-016电机控制器解剖实训台



.产品简介

选用主流纯电动车配套交流变频电机控制器,型号:MC3528-72V300A,输入母线电压5096VDC,输出为三相交流电,功率器件为MOSFET大功率管;为陆地方舟,河北御捷等电动车配套;通过解剖,展示现电机控制器内部结构和控制原理。

.功能特点

1.电机控制器上盖全透明,内部连线完整,展示各主要零部件和电线连接。

2.设备带四个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。

3.设备配备结构原理展示面板,展示内部零部件名称和连接方式、内部结构。

4.设备框架采用40mm×40mm一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。

5.配套实训指导书等教学资料,包含工作原理,实训项目,故障分析等要点说明。

.技术规格

1.设备外形尺寸(mm):700*500*1500(长**高)

2.面板外形尺寸(mm):648*713(长*宽)

3.移动脚轮:100*60mm

4.工作温度: -20°+40°

4.电机控制器:MC3528-72V300A

电机控制器参数和特点:

采用美国TI公司主流DSP作为主控芯片。

选用大功率MOSFET管作为功率器件,显现了低噪音、高效率的能量转换。

采用先进的矢量控制算法,实现控制器对电机转矩、转速的精确控制。

刹车或者反向能量回馈控制,提升车辆的续驶里程,满足不同客户的需求。

可选坡路防倒溜功能,提高驾驶的安全性。

蜂鸣器提示各种故障,方便检修。

完善的加速器故障、欠压、过压、过流、过热等保护功能,提升了系统的可靠性。

CAN总线通讯。

.实训(实验)项目

电机控制器结构与原理认知实训。

电机控制器端子功能认知与检测实训。

.基本配置

电机控制器,可移动台架(带原理教学板)。
