互联网+电工电子技术实验实训平台

SB-IEE-01A互联网+电工电子技术实训平台



一、互联网+电工电子技术实训平台概述

"互联网+电工电子技术实训平台"是整合国内外同类产品合理的实训方法,先进、科学的实训手段并加以消化、提高而研制的新一代实训装置。实训内容根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求,并按照职业教育的教学和实训要求而设定,涵盖"电路分析""电工基础""电工学""模拟电子技术""数字电子技术"等课程的实训大纲要求,其适合普通高校、职业院校、技校、职校等实验室新建、扩建、更新换代,为学校迅速开设实训课程提供了理想的实训设备。

 (参考图)

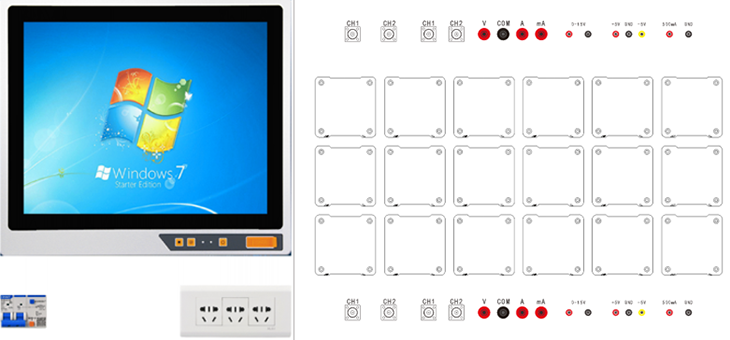

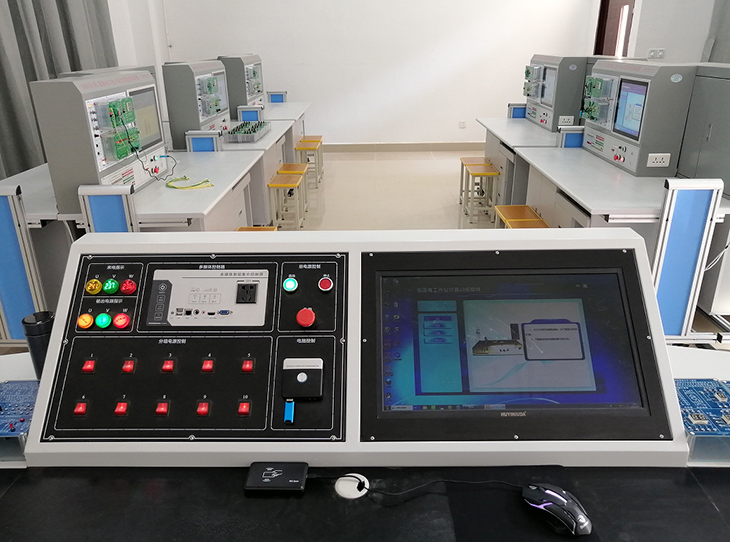

每工位电源屏参考图                 实训平台参考布局图

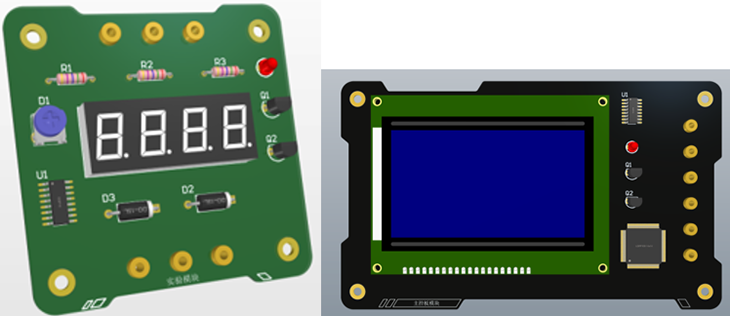

模块参考图片

模块采用磁吸式和插接式结构,内嵌十二合一虚拟仪器测试测量装置和图像采集设备,具有小体积,多功能,高性能的特点。实验工程中能够实时掌握学生的实验情况,方便课堂教学和学生实验数据的存档和分析。

功能先进,实验方法科学,如实验报告自动生成,随机选择某个学生实验过程进行网络直播,实验模块带自动识别、自动供电、信号自动输入、示波器自动探测功能,虚拟测量仪器达十多种,通过互联网时时监控与指导每个学生实验过程等,该实验室各项指标达国际先进水平。

二、实训平台特点

1)综合性强:综合了目前国内各类学校电工电子类基础课程的实训内容。

2)实训的深度和广度可根据需要作灵活调整,装置采用磁吸式结构,更换便捷,添加部件即可扩展功能或开发新的实训项目。

3)测量仪表精度高,采用可视化、数字化、智能化模式,符合现代测量发展方向。

4)安全性能高:平台上设有单片机全程控制的一套过流保护装置,短路或过载,电流超过设定值,系统即告警并切断总电源,确保设备安全。

5)装置结构合理,性能优越,配套完整,外观豪华大气。

6)远程视频监控:采用摄像头实验平台进行实时监控,摄像头通过WIFI接入互联网,支持WEB监控端、移动端远程视频查看,实时监控学生实验情况。也可以选择一工位学生供全室浏览。

7)学生端全程无纸化实验,插入实验模块,界面显示在线进行实训操作,单一学生实训操作可以同步分享于其他工位同学。

8)学生可以准备好实验平台进行远程实验。

三、核心功能

(一)虚拟仪器测试测量装置

1、双通道1280MSPS实时采样模拟输入通道,输入范围±25V,可通过x10探头扩展到±250V,带宽50MHz;可配置为双通道80MSPS示波器;

2、双通道函数信号发生器/信号源,可输出正弦、方波、三角波和任意波形,最高支持频率10MHz,频率步进1Hz,波形幅度范围1mVpp - 5 Vpp,调节步进1mV

3、频谱图仪,DC-20MHz,可选带宽和窗函数、平均模式;

4、对外供电,提供一组正负可调输出,输出电压±3V±15V,调节步进50mV,输出电流700mA,提供输出限流调节和输出电流监测功能;一组固定±5V输出,输出电流700mA/100mA;一组固定3.3V输出,输出电流600mA;所有电源均带有短路保护功能;

5、波特图分析仪,频率范围为1Hz20MHz

6、数字万用表,6000读数,3 5/6位,提供交直流电压(0.1mV - 36V(安全电压))、交直流电流(0.1uA - 10A)、电阻(0.1Ω - 40MΩ)、电容(10pF - 4000uF)测量;

7、逻辑分析仪,独立16通道,最高采样率100MSPS,支持单次、连续和实时采样模式;

8、静态输入(与逻辑分析仪复用),16通道,可配置为带译码的4位数码管,或16LED

9、脉冲信号发生器,独立16通道,最高刷新率10MSPS,可输出自定义的脉冲序列

10、静态输出(与脉冲信号发生器复用),可输出时钟、正负脉冲、单次边沿、电平开关等时序;

(二)视频监控

系统提供本地网关、远程端的视频监控功能。通过视频传输,直观地查看学生实验情况。

(三)智能电工电子管理软件

 学生端:

1、电工电子实验模块在线状态实时检测显示

2、学生可以选择实验报告模板进行实验操作,并填写相关的实验操作过程及数据,一键生成实验报告,实现无纸化教学,数据上传至服务器,老师随时随地检查报告。

3、实时调用虚拟仪器软件

4、学生可以实现远程实验

老师端:

1、可以实时查看每个学生电脑界面及摄像头显示的操作过程

2、学生电脑端和摄像头一键分享给其他学生

3、教学投屏功能

. 课程资源

课程目标:1.掌握电工电子单片机技术相关知识

2.掌握电工电子单片机技术相关实验和测量方法。

五、技术性能:

1、工作电源:单相三线 ~220V±5%  50Hz

2、温度:-10℃40℃,相对湿度<85%25℃

3、装置容量:<1.5KVA

4、重量:250Kg

5、外形尺寸:1600mm×790mm×1900mm

六、技术参数

序号

设备名称

技术参数

1

桌体

实训桌结构:实验桌规格为1600(长)*750(宽)*800(高),实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件,连接构件采用压铸成型工艺(非焊接工艺),经机加工、抛丸、喷砂,表面静电喷涂工艺,安装方便、快捷,用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸:70mm×70mm,四面带槽,槽宽约8mm,端部配套塑料堵头。桌面采用25mm实芯理化板桌面板下设支撑框架,承受力不少于300kg。配备储存柜,存放元件及工具,储存柜底部4只高强度万向可制动PU脚轮,方便移动。实训装置整体简约不简单,高端大气,符合现代化产品审美和发展趋势。

实验桌下面配备储存柜,存放实训模块及工具,储存柜底部4只高强度万向可制动PU脚轮,方便移动。

2

实训屏

实训屏规格(长**高):1600mm*300mm*1100mm。实训桌后面二支截面尺寸:70mm×70mm铝材桌脚向上延伸,配上主机箱、仪器架、网孔工具架、照明箱及支架组成实训屏。

主机箱外壳采用优质钢板制作,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。主机箱中部内嵌触控一体机,17英寸触控高清屏,I5/4G/64G/WIFI

主机箱面板布局设有电源安全控制、示波器、函数信号发生器等接口。嵌入式虚拟仪器及电源包含:双通道1280MSPS实时采样模拟输入通道,输入范围±25V,可通过x10探头扩展到±250V,带宽50MHz;可配置为双通道80MSPS示波器;

1.双通道函数信号发生器/信号源,可输出正弦、方波、三角波和任意波形,最高支持频率25MHz,频率步进1Hz,波形幅度范围1mVpp - 10 Vpp,调节步进1mV

2.频谱图仪,DC-20MHz,可选带宽和窗函数、平均模式;

3.对外供电,提供一组正负可调输出,输出电压±2V至±15V,调节步进50mV,输出电流0.5A,提供输出限流调节和输出电流监测功能;一组固定5V输出,输出电流0.6A;所有电源均带有短路保护功能;

4.波特图分析仪,频率范围为1Hz20MHz

5.自动量程数字万用表,3 5/6位精度,最大显示6000读数,提供交直流电压(0.1mV 36V(安全电压))、交直流电流(0.1uA 3A)、电阻(0.1Ω – 40MΩ)、电容(10pF 4000uF)测量;

6.逻辑分析仪,独立16通道,最高采样率50MSPS,支持单次、连续和实时采样模式;

7.静态输入(与逻辑分析仪复用),16通道,可配置为带译码的4位数码管,或16LED

8.脉冲信号发生器,独立16通道,最高刷新率10MSPS,可输出自定义的脉冲序列;

9.静态输出(与脉冲信号发生器复用),可输出时钟、正负脉冲、单次边沿、电平开关等时序;

10.电源安全控制,除了断电保护、过载保护,并配有实验室智慧用电安全控制系统”

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能;电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功;能通过无线4G和有线以太网与手机APPPC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。

1)、智能终端:智能电源管理系统以32ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供ZigbeeCAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数;设备时间管理包含年月日时间的显示;用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止!

2)、手机APP用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等;用电数据界面能智能查找近2年用电数据,设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制:可在微信小程序中远程控制智能开关的通断。

3)、PC端软件:每个设备状态信息显示,具有多个子界面,具有故障分析,用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计;具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备,可单独控制每台设备的开关!

4)、后台系统:包含账号管理、设备管理、报修管理、用户管理,设备管理:

①、包含监控管理:实时视频监控每个教室,可一键预览所有设备的在线和运行情况,分析设备使用率及运行时间!

②、包含设备节点:可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。

5)、报修管理:用户可进行远程报修,反应设备故障信息,编辑报修情况,后台可进行远程维护,及时跟进,以有效解决用户设备维护。

6)、用户管理:可连通手机号,对账户进行一对一的安全加密,实名认证,防止账户泄密、防盗,现场数据连接云平台后台数据库管理。

11.提供多组~220V插座,为外部仪器提供工作电源。

2

18位标准磁吸实训平台

18位标准磁吸实训平台:配置智能检测单元,能通过软件自动判断在实验中是否选用了正确的模块,同时判断模块安装位置是否正确。设有电源、示波器、函数信号发生器等外接接口。

3

WiFi视频监控摄像机

功能:用于视频监控,通过控制云台上下左右移动,以观察实验平台操作

监控设备:摄像机

通信方式:RJ45/WIFI

技术参数如下:

1)内置网络视频服务器

支持IP地址动态分配,具有唯一的MAC地址;

支持WEB方式访问,应用于广域网环境;

支持有线、无线两种网络连接方式,有线采用RJ45,无线支持802.11b/g/n协议,信号稳定、穿透能力强;

视频数据传输支持HTTPTCPUDPFTP等多种网络协议;

通过以太网(Ethernet)网络实现网络摄像机的管理和配置;

支持主辅双码流输出;

报警信息或数据使用SMTPFTP传输;

2)内置解码器

采用先进的H.264视频压缩技术,JPEG抓图,像素300W,焦距4mm

4

集中监控软件

系统采用B/S架构,部署在泛太云服务器中,用户不管身在何处,都可以通过浏览器登录到监控系统中查询实验参数和设备状态。

前端采用最新的HTML5编程技术,使用Bootstrap作为前端UI框架,自带全局CSS设置,内嵌JQuery插件,包含十几个可重用组件,用于创建图像、下拉菜单、导航、警告框、弹出框等;使用highcharts图表库,实现网页上各种动态图表;使用mqttJS作为消息即时传输等;满足了物联网项目多样化的前端显示效果。后台主要采用了Spring容器、Spring MVC框架、MyBatis ORM框架集成,采用Maven构建项目管理,保证了项目运行的健壮性和稳定性。

5

实训模块

以单个实训项目为单元,具有编码功能,当插入对应的模块接口时,软件能自动识别,并调出对应的电子档实训报告页面。

七、单套设备清单

类别

序号

设备名称

数量

硬件设备

1

实训桌体(储存柜

1

2

实训桌桌面

1

3

实训屏(含主机箱、仪器架、工具架、照明灯箱及支架)

1

4

18位标准磁吸实训平台

1

5

实训模块

1

6

视频监控摄像机

1

7

实训方凳

2

软件

1

无纸化实训平台

1

附件

1

实训导线

1

文档

1

实验指导书

1

2

使用说明书

1

八、设备配置说明

序号

名称

技术参数

单位

数量

备注

1

实训桌体

钢铝结构,整机既坚固耐用,又美观大方。桌子符合人体学设计,为学生提供一个舒适的实训环境。桌子设有储物柜可存放工具、配件等实训必配物料

1



2

实训桌桌面

直径1600mm*750mm,实芯理化板

1



3

实训屏

平台机箱:采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。

1



4

电源管理系统:平台上设有单片机全程控制的一套过流保护装置,短路或过载,电流超过设定值,系统即告警并切断总电源,确保设备安全,并配有“实验室智慧用电安全控制系统”1套。

1



5

触控一体机:17英寸触控高清屏,I5/4G/64G/WIFI

1

自备

6

示波器:双通道1280MSPS实时采样模拟输入通道,输入范围±25V,可通过x10探头扩展到±250V,带宽50MHz;可配置为双通道80MSPS示波器;

1



7

信号源:双通道函数信号发生器/信号源,可输出正弦、方波、三角波和任意波形,最高支持频率10MHz,频率步进1Hz,波形幅度范围1mVpp - 10 Vpp,调节步进1mV

1



8

频谱图仪,DC-20MHz,可选带宽和窗函数、平均模式

1



9

电源:提供一组正负可调输出,输出电压±3V至±15V,调节步进50mV,输出电流700mA,提供输出限流调节和输出电流监测功能;一组固定±5V输出,输出电流700mA/100mA;一组固定3.3V输出,输出电流600mA;所有电源均带有短路保护功能;

1



10

波特图分析仪,频率范围为1Hz20MHz

1



11

数字万用表,6000读数,3 5/6位,提供交直流电压(0.1mV 36V(安全电压))、交直流电流(0.1uA 10A)、电阻(0.1Ω – 40MΩ)、电容(10pF 4000uF)测量

1



12

逻辑分析仪,独立16通道,最高采样率100MSPS,支持单次、连续和实时采样模式;

1



13

静态输入(与逻辑分析仪复用),16通道,可配置为带译码的4位数码管,或16LED

1



14

脉冲信号发生器,独立16通道,最高刷新率10MSPS,可输出自定义的脉冲序列

1



15

静态输出(与脉冲信号发生器复用),可输出时钟、正负脉冲、单次边沿、电平开关等时序

1





WiFi视频监控摄像机:

功能:用于视频监控,通过控制云台上下左右移动,以观察实验平台操作

监控设备:摄像机

通信方式:RJ45/WIFI

技术参数如下:

1)内置网络视频服务器

支持IP地址动态分配,具有唯一的MAC地址;

支持WEB方式访问,应用于广域网环境;

支持有线、无线两种网络连接方式,有线采用RJ45,无线支持802.11b/g/n协议,信号稳定、穿透能力强;

视频数据传输支持HTTPTCPUDPFTP等多种网络协议;

通过以太网(Ethernet)网络实现网络摄像机的管理和配置;

支持主辅双码流输出;

报警信息或数据使用SMTPFTP传输;

2)内置解码器

采用先进的H.264视频压缩技术,JPEG抓图,像素300W,焦距4mm

1



16

18位标准磁吸实训平台

实训平台:18位标准磁吸模块单元。模块配置智能检测单元,能通过软件自动判断在实验中是否选用了正确的模块,同时判断模块安装位置是否正确。设有电源、示波器、函数信号发生器等外接接口。

1



17

实训模块

PCB板制作工艺,包含电工、数电、模电、单片机设计模块不少于40块,以单个实训项目为单元,具有自动识别功能,当插入对应的模块接口时,软件能自动识别,并调出对应的电子档实训报告页面。

1

1

18

智能电工电子管理软件

学生端:

1、电工电子实验模块在线状态实时检测显示

2、学生可以选择实验报告模板进行实验操作,并填写相关的实验操作过程及数据,一键生成实验报告,实现无纸化教学,数据上传至服务器,老师随时随地检查报告。

3、实时调用虚拟仪器软件

4、学生可以实现远程实验

老师端:

1、可以实时查看每个学生电脑界面及摄像头显示的操作过程

2、学生电脑端和摄像头一键分享给其他学生

3、教学投屏功能

1



19

集中监控软件

系统采用B/S架构,部署在泛太云服务器中,用户不管身在何处,都可以通过浏览器登录到监控系统中查询实验参数和设备状态。

前端采用最新的HTML5编程技术,使用Bootstrap作为前端UI框架,自带全局CSS设置,内嵌JQuery插件,包含十几个可重用组件,用于创建图像、下拉菜单、导航、警告框、弹出框等;使用highcharts图表库,实现网页上各种动态图表;使用mqttJS作为消息即时传输等;满足了物联网项目多样化的前端显示效果。后台主要采用了Spring容器、Spring MVC框架、MyBatis ORM框架集成,采用Maven构建项目管理,保证了项目运行的健壮性和稳定性。

1



20

实训凳

钢木方凳

2



21

实训导线



1



22

配套资源库

网络版仿真软件:电子技能虚拟实训室软件,电工电子技术基础仿真教学软件,电子产品工艺实践教学系统,电子仪表仪器仿真教学软件

1



23

布线

包含网络及电源

1



1

序号

名称

详细参数

备注

1

电路基础实训模块包

1、电路基础

模块提供7种常用电阻(功率不小于1W );7种实验配套电容;4种常用二极管,包括整流二极管、检波二极管、开关二极管、稳压二极管;3种常用色环电感;两路开关控制电路;NPNPNP三极管各一个;2路电流方向不同的电流测试插孔;所有器件均配有测试插孔,既可以满足常用元器件的测量实验,又可以组合使用,完成配套的各种实验以及各种创新实验内容。

2、电路原理

模块有基尔霍夫定理、叠加原理、互易定理、戴维南定理、诺顿定理、电源等效变换、最大功率传输定理等实验模块。

3、动态电路

模块有RLC特性测试,一阶动态响应,二阶动态响应、RC串并联选频,RC单、双T选频网络、RLC串联谐振电路等。

4、有源滤波器

模块有二阶有源低通滤波器、二阶有源高通滤波器、二阶有源带通滤波器、二阶有源带阻滤波器四个实验模块。



2

基础模拟电路模块包

1、单端输入放大电路

单端输入放大电路,两级放大,有限幅调整、调零、放大倍数调整功能

2、直流稳压电源

输出电压:24V±12V、+5V,可根据设计电路进行选择

3、直流可调稳压电源

输出直流0-12VDC可调,过压保护可调,过流保护可调,短路保护。

4、组件差动放大电路模块线路板

DC12V单电源供电对管差动放大电路

5、组件单管/负反馈放大器模块线路板

DC12V单电源供电一级单管负反馈放大电路

6、组件射极跟随器模块线路板

DC12V单电源供电一级单管射极跟随放大电路

7、组件场效应管放大器模块线路板

DC12V单电源供电一级单结型场效应管放大电路

8、组件RC串并联选频网络振荡器模块线路板

DC5V单电源供电两级_RC桥式振荡放大电路

9、信号放大模块

提供调谐小信号放大电路和集成陶瓷选频放大

10、组件晶闸管可控整流电路模块线路板

AC12V供电、场效应管触发脉冲调节、单结晶体管调光调压

11、组件OTL功率放大器电路模块线路板

DC5V单电源供电、前置放大电路、互补对称OTL功率放大电路、8Ω0.5W扬声器

12、功率放大器与发射模块

提供线性宽带功率放大器电路、音源和信号发送电路

13、组件集成功率放大器电路模块线路板

内置音乐集成芯片TQ9300、外接音源插座、LM741集成运算放大器、TDA2030功放芯片、8Ω0.5W扬声器

14、组件模拟运算电路模块线路板

由集成运算放大器芯片LM324组成三角波产生电路、方波形成电路,集成运算放大电路

15、组件晶体管开关特性、限幅器与钳位模块线路板

晶体管开关电路、晶体管特性测试电路、晶体管限幅器电路、晶体管钳位器电路

16、直流斩波系统

SG3525组成PWM波形输出电路及六类斩波电路图以及组成斩波电路用的器件



3

基础数字实训电路模块包

1、逻辑电平显示

74LS245驱动16位发光二极管指示逻辑电平

2、组件集成逻辑门电路模块线路板

CD4082CD4011CD71CD4030组成各种逻辑状态测试电路

3、组件编译码器电路模块线路板

74LS1388位发光二极管组成3-8线译码显示电路、CD4511与数码管组成BCD码译码显示电路

4、组件计数器电路模块线路板

CD40274011组成同步三位二进制加法计数器

5、组件555集成电路模块线路板

 555时钟脉冲信号电路

6、组件电子秒表电路模块线路板

74LS0074LS196CD4511555组成两位数码管计数秒表

7、组件三位半直流数字电压表模块线路板

MC1403CC14433MC1413CD4511组成三位半直流电压数字显示表

8、组件数字频率计电路模块线路板

CA3130CD40106CD4013CD4020CD4511CD4553组成六位数字频率计

9、组件拔河游戏机电路模块线路板

CD4011CD40193CD4030CD4081CD4511CD4514CD4518组成四工位拔河游戏机

10、可逆计数译码显示电路组件

配置CD40192计数电路、CD4511译码显示电路

11、组件CD4017流水灯电路板

NE555时钟信号、CD4017移位寄存器、10路发光二极管组成

12、组件双D触发器电路板

CD4013和继电器控制电路组成

13、组件八路抢答器电路板

CD4511七段BCD码译码器、74LS83四位二进制全加器、74LS148-8线-3线优先编码器、74LS373-8D锁存器组成



4

C51ARM编程基础实训模块包

1LED 实验板

RGB三色灯1个,白色灯1个,红色、黄色、蓝色、绿色5mmLED 4

2、按键模块

8位独立式键盘,8位开关量输入

3、数码管显示实验

8位数码管,使用74HC595驱动

44X4键盘模块

16个轻触开关组成4*4键盘

516X16点阵显示模块

48*8点阵构成16*16点阵,74HC595级联驱动

61602液晶显示模块

1602液晶屏组成,可采用4位数据传输和8位数据传输方式,用于显示16*2个字符

712864点阵图文液晶显示模块

12864液晶屏组成,带字库与不带字库电路通用,只需换液晶,用于显示汉字与图形

8、摇杆、数字编码输入模块

双轴按键摇杆模块和360度旋转编码器模块组成

9、直流电机实验板

直流电机,三极管,霍尔开关组成,采用霍尔开关对电机转速测量

10、步进电机实验板

步进电机,驱动IC组成。用于控制步进电机方向与速度

11、弱控强实验板

4组继电器与驱动IC,双向可控硅与光藕组成。用于弱电控强电

12RFID射频卡实验板

RFID射频卡、AT24C02 I2C组成,RFID无线通信与数据读写

13、红外发射接收实验板

采用940红外发射管与HL-A838红外接收管

14、超声波测距实验板

由超声波发射与接收探头、发射驱动电路、接收电路组成,可测量2cm-450cm距离

15、无线遥控实训模块

由无线接收模块,解码芯片TG2272、拨码开关等组成,可进行315MHz.频率信号的接收,发送方式256种可选。

16、无线遥控器

推拉盖桃木四键遥控器,发射频率:315m(声表稳频)传输距离:10-50M

178X8RGB全彩点阵模块

组合可显示任意颜色

18OLED显示实验板

1.3寸显示屏,128*64像素

19、环境测量实验板

环境质量传感器模块,主要测量读取PM2.5 PM10

20、智能开关实验板

人体红外检测、亮度传感器模块

21、温度与湿度实验板

采用单总线通信,测量空气中的温湿度

22、陀螺仪重力感应磁力计实验板

九轴传感器模块,IIC通信

23、颜色识别实验板

TCS34725颜色感应识别

24、触摸按键实验板

4位触摸按键

25、无线通信实验板

ESP8266Wifi模块+蓝牙+NRF24L012.4G无线通信实验

26、嵌入式编程转接板

用于连接几种不同功能的模块或实验板,实现多种功能。

27、组件ARM编程模块

编程模块单片机板

28、组件C51编程模块

51编程模块单片机板

29、编程基础实训模块C语言参考程序资源



5

工具配件包

PIC烧写器、STM32编程器



九、实训项目:

(一)电路基础

1、常用元器件的测量和特性实验

2、基尔霍夫定理

3、叠加原理

4、互易定理

5、戴维南定理

6、诺顿定理

7、电源等效变换

8、最大功率传输定理

9、一阶动态响应

10、二阶动态响应

11RC串并联选频

12RC单、双T选频网络

13RLC串联谐振电路

14、二阶有源低通滤波器

15、二阶有源高通滤波器

16、二阶有源带通滤波器

17、二阶有源带阻滤波器

(二)基础模拟电路

1、单端输入放大电路

2、直流稳压电源

3、直流可调稳压电源模块

4、晶体管共射极单管放大器实训

5、场效应管放大器实训

6、负反馈放大器实训

7、射极跟随器实训

8RC桥式振荡电路调试实训

9、调谐小信号放大电路实训

10、陶瓷选频放大电路实训

11、差动放大器实训

12、晶闸管调光电路调试实训

13、互补对称式OTL电路调试实训

14、门铃电路调试实训

15、集成运算放大器指标测试实训

16、集成运算放大器的基本应用()模拟运算电路实训

17、集成运算放大器的基本应用()波形发生器实训

18、集成运算放大器的基本应用()信号处理有源滤波器实训

19、集成运算放大器的基本应用()信号处理电压比较器实训

20、晶体管开关电路调试实训

21、晶体管特性测试电路实训

22、晶体管限幅器电路实训

23、晶体管钳位器电路实训

24、直流斩波电路特性实训

(三)基础数字电路

1.逻辑电平显示实训

2.基本逻辑门电路功能实训

3.优先编码器功能实训

4.二进制译码器和数据选择器功能实训

5.全加器和超前进位全加器功能实训

6.数值比较器功能实训

7.七段码锁存/译码/驱动器功能实训

8.各类触发器功能实训

9.双向移位寄存器功能实训

10. - - 十进制计数器功能实训

11.二位十进制计数/译码/驱动/显示电路

12.可逆十进制计数电路功能实训

13.N进制计数电路功能实训

14.555定时器基本应用电路

15.电压比较器电路实训

16.逻辑笔实训

17.CMOS集成逻辑门电路

18.译码器实训

19.加法计数器实训

20.电子秒表实训

21.D/AA/D转换器实训

22.三位半直流数字电压表的组装与调试

23.数字频率计综合性实训

24.拔河游戏机趣味性实训

25.D触发器电路调试实训

26.八路抢答器电路调试实训

27.CD4017流水灯电路调试实训

(四)编程基础

1.点亮LED,跑马灯参考示例程序

2.独立式键盘输入,开关量检测参考示例程序

3.单个数码管驱动,多个数码管扫描显示参考示例程序

4.4*4键盘显示扫描数码管显示参考示例程序

5.点阵显示参考示例程序

6.液晶屏显示汉字与图形参考示例程序

7.显示字符参考示例程序

8.双轴按键摇杆参考示例程序

9.编码器参考示例程序

10.直流电机转速控制与速度测量显示参考示例程序

11.步进电机正反转控制参考示例程序

12.定时关断220电器参考示例程序

13.RFID门禁系统参考示例程序

14.串口收发、RS485通信参考示例程序

15.红外发射与接收参考示例程序

16.超声波测距参考示例程序

17.无线远程遥控参考示例程序

18.点阵显示和多个颜色显示参考示例程序

19.OLED显示模块参考示例程序

20.测量读取PM2.5 PM10参考示例程序

21.人体红外检测、亮度传感器智能开关灯参考示例程序

22.温湿度测量参考示例程序

23.倾角检测,陀螺仪、重力感应、磁力计参考示例程序

24.颜色识别参考示例程序

25.TFT显示参考示例程序

26.触摸按键参考示例程序

27.图像采集显示参考示例程序

28.Wifi模块+蓝牙+无线通信参考示例程序

(五)C51ARM嵌入式编程基础

1.点亮LED,跑马灯实训

2.独立式键盘输入,开关量检测实训

3.单个数码管驱动,多个数码管扫描显示实训

4.4*4键盘显示扫描数码管显示实训

5.点阵显示实训

6.液晶屏显示汉字与图形实训

7.显示字符实训

8.双轴按键摇杆实训

9.编码器实训

10.直流电机转速控制与速度测量显示实训

11.步进电机正反转控制实训

12.定时关断220电器实训

13.RFID门禁系统实训

14.串口收发、RS485通信实训

15.红外发射与接收实训

16.超声波测距实训

17.无线远程遥控实训

18.点阵显示和多个颜色显示实训

19.OLED显示模块实训

20.测量读取PM2.5 PM10实训

21.人体红外检测、亮度传感器智能开关灯实训

22.温湿度测量实训

23.倾角检测,陀螺仪、重力感应、磁力计实训

24.颜色识别实训

25.TFT显示实训

26.触摸按键实训

27.图像采集显示实训

28.Wifi模块+蓝牙+无线通信实训

汽车电工电子技术综合应用创新教学实训平台

电子技术创新综合训练平台

电子设计自动化(EDA)实训平台

可编程控制实验室设备,PLC实验室设备

电工实训考核装置(柜式、双面型)

电工与PLC实训装置

电工综合实验平台

中高级电工PLC变频器综合实训考核装置

高级电工综合实训平台

PLC控制综合实训平台

PLC与电气控制实验平台

网孔型中高级电工考核实训装置

工业运动控制技术实训装置

电气与PLC可编程控制综合实训装置

传感技术试验箱

机械液压PLC控制实训台

二维运动控制实验平台

电工维修考核实训装置

电工电子技术实验装置

电工综合实训考核设备

电工综合实训考核装置

维修电工电气控制技能实训考核装置

电工电子综合应用创新实训装置

物联网四层电梯实训模型

5G与人工智能创新考核装置

5G物联网综合应用实训系统

物联网工程应用实训系统

初级/中级电工技术实训考核实训台

电工电子电拖PLC单片机传感器实训考核装置

数码产品维修技能实训装置

室内电气线路实训台

机电设备安装与维修综合实训台

电工电路实验装置

电子产品装配实训台

智能型中高级维修电工实训装置

维修电工技能考核实训装置

内外线电气安装与维修实训装置

高级电工电气控制综合实训平台

一体化电工电子技术创新设计综合应用实训装置

电气安装与调试综合实训平台

电工电子技能综合实训考核平台

高级电工电子综合实验装置

信号与系统实验平台

电工、模电、数电、电拖(帶直流电机)实验装置

模电数电技术实验台

通用电工电子技术实验台

电工电子电拖综合实验装置

智能制造设备安装与调试实训考核平台

智能电工基础技术实验装置

PLC、变频器控制技术综合实训装置

电工电子电拖综合应用创新实训考核装置

电工电子技术综合实训考核装置

电工基础与技能实训考核装置

电工技术综合实训装置

通用电子技术实训装置

电子技术综合实训考核设备

电子技术综合实验装置

电气教学平台,劳模+技能大师联创中心建设方案

电气自动化设备安装与维修实训考核平台

智能型装接表电工实训系统

电工技能实训考核柜

直流调速(调压)实训控制柜

化工自动化仪表实训平台

电工·电子技术实训装置

电气控制实训装置(单面双组型)

电气装配与调试实训平台

仪表自动化控制综合实训台

高性能高级维修电工及技能培训考核实训装置

电工培训考核装置

机电技术技能实训考核装置

电机与电气控制实训台

楼宇智能化控制系统平台

电气技能实训考核装置

电工电气装配与工艺实训台

电机与电力拖动实训装置

维修电工技能实训考核装置(网孔板、单面双组型)

电工电子及电机拖动综合实训平台

电工技能实训与考核装置

电工技术实训台

电工技术实验装置

电工综合实训考核设备

高级电工实训台

电工电子综合实验台

智能型电工电子拖动综合实验装置(带PLC实验)

电子技术创新设计综合应用实训装置

电子工艺与检测实训平台

电子装配实训台

电子技术实验装置

高级电工电子技术实验装置

高性能电工电子电拖综合实训装置

电子技术综合实验装置

电子电路综合实验实训装置

电工基础实验装置

电气控制技术实训考核装置

电气控制及电子技能实训考核装置

网孔型电工技能及工艺实训考核装置(单面、双组)

电工技能实训考核平台

电工电子技能及创新设计综合实训考核装置

电工电子技术实验台

初、中、高级及技师维修电工实训考核装置

电气控制综合实验装置

供配电技术实训装备

电工实训装置(单面双组型)

电工电子模拟实训装置

低压电工电气装配实训台

电子装配工艺与检测实训装置

电工工艺(维修电工)试验台

电工电子电拖实训台

现代维修电工技术实训考核装置

电工实训工作台

电子技术技能实训考核台

电子学技术综合实验装置

维修电工电气控制实训装置

机床电气与PLC控制教学实验装置

现代电气控制竞技装调考核实训装置

机电技术技能实训考核装置

电气装配实训装置(网孔板、双组型)

电工电子综合应用创新实训装置

电子单片机实训台

维修电工实训考核装置

电机控制及调速综合实训装置

电工电子自动化综合实训实验台

电工模电数电综合实训平台

电气控制及电子技能实训考核装置

电气装配实训装置

网孔型电工电气装配实训台

维修电工实训考核装置(单面双工位)

电子电工综合实验装置

中级电工电器实训设备

电工技能测试台

维修电工实训设备

高级电工技能实训考核装置

电工电子技能及创新设计综合实训考核装置

电力拖动实验装置

电工综合实验装置

维修电工技能智能实训考核装置

机电技术技能实训考核装置

电工电子技能综合实训装置

通用电工竞赛训练平台

高级电工练功考核实训台

电工、电子、电力拖动、PLC、变频器、单片机、触摸屏实训台

电子技术技能实训台

加强校企合作,提高电子电工技术课程实习效率

新型电力自动化及继电保护实训系统

可编程轨道交通电气综合实训装置

电气自动化实训装置

仪表自动化控制综合实训台

自动化设备应用与维护实训室设备,PLC实训台

网孔板型高级电工实训装置

机电技术技能实训考核装置

电机与电气控制实训台

楼宇智能化控制系统平台

风光互补发电实训室,风光互补发电技术实验室

电工电气装配与工艺实训台

电工电子技术综合开发实验台

维修电工技能实训考核装置(网孔板、单面双组型)

电工技能实训考核装置

电工技术实训台

电工技术实验装置

电工综合实训考核设备

电工实训操作台

电工电子综合实验台

智能型电工电子拖动综合实验装置(带PLC实验)

电子技术实验装置

高性能电工电子电拖综合实训装置

电子电路综合实验实训装置

电工基础实验装置

电气控制技术实训考核装置

电气修理技能鉴定培训平台

网孔型电工技能及工艺实训考核装置(单面、双组)

网孔式电工技能及工艺实训考核装置

电工电子技能及创新设计综合实训考核装置

电工电子技术实验台

初、中、高级及技师维修电工实训考核装置

电机电拖及控制实训室、现代电气控制应用实训室

供配电技术实训装备

电工实训装置(单面双组型)

高压电工实训设备

低压电工电气装配实训台

低压电工智能考核装置,特种作业电工实训动力考核专用设备

电工工艺(维修电工)试验台

电工电子与PLC一体化工作室

电工原理实验室简介、电工与电路原理实验室

发电厂电气实验室,发电厂电气实训室设备

电子技术技能实训考核台

电子学技术综合实验装置

工业自动化实训室建设方案

机床电气与PLC控制教学实验装置

维修电工网孔型电工实训考核装置

电工接线实训装置,电路维修实训装置

电气装配实训装置(网孔板、双组型)

网孔型电工技能及工艺实训考核装置(单面、双组)

多功能电工电子技术实训考核装置

维修电工实训考核装置

电子电工实训室建设方案

电工电子自动化综合实训实验台

电气操控技术实训装备

电气控制及电子技能实训考核装置

电气装配实训装置

网孔型电工电气装配实训台

维修电工实训考核装置(单面双工位)

维修电工实训考核装置(双面双工位)

中级电工电器实训设备

电工技能测试台

维修电工实训设备

高级电工技能实训考核装置

电工电子技能及创新设计综合实训考核装置

电力拖动实验装置

电工综合实验装置

电机与变压器综合实训室设备,电机维修与变压器检测实训室设备

机电技术技能实训考核装置

机电一体化专业实训室建设,机电一体化实训室简介

《电力系统微机保护》微机保护实验室

电工、电子、电力拖动、PLC、变频器、单片机、触摸屏实训台

电子技术技能实训台

现代物流仓储自动化实验系统

电气线路安装实训装置

维修电工考核台

电力电子技术应用实训装置

电工电子综合应用创新实训装置

电气自动化设备安装与维修、实现理论教学与实践教学

电气安装调试实训设备,电气安装调试实训装置

自动生产线装调与设计实训装置

电气智能技术应用教学系统实验台

电工电子·电拖·PLC技术综合实训考核装置

风机盘管接线安装实训装置

电动阀门控制安装实训装置

电工电子技术基础实训考核平台

电气安装与维修实训装置

电机传动与控制实验装置

自动化实训装置

电气控制PLC实训台

电气安装与维修实训考核装置

电气控制系统安装与调试实训设备

建筑电气工程师考核系统

电气安装调试实训装置

通用电工电子电拖实验装置

直流伺服电机运动控制实验装置

电机拖动及电气控制技术实训装置

电机拖动及运动控制综合实验台

机电综实训考核平台

电力拖动实验装置

直流调速技术实训装置

电机性能测试柜

机电控制综合实训平台

电机控制实训台

电机控制接线实验台

电机运动控制实训装置

电工电机拖动实训装置

电机装配与运行检测实训装置

电机电控配线安装实训装置

电机·变压器维修及检测实训装置

电机故障检测实训考核装置

变频器工作原理实训装置

维修电工技能实训考核装置(电气控制·PLC·变频器)

高级电工技能实训考核装置

高级维修电工变频调速PLC可编程控制实训装置

电子焊接技能实训平台

现代电工技术实训考核装置(柜式、双面型)

高级电工电子实验装置

数电模电实验室,模电/数电实训室,电工电子技能考核实训平台

模拟电路、数字电路实验平台

模拟电子电路实验装置

数字电路实验装置

电子产品焊接与工艺实训台

电子工艺焊接装配生产线

电工电子创新综合实训装置

电子工艺实训考核装置

电子创新实验台

电子产品设计与装调实训考核装置

电工技能一体化工作室规划与建设

网络型高性能电工电子技术实训与考核装置

电子(模电数电)技术综合应用创新实训考核装置

初中高级电工实训设备

理实一体化教室、电工电子技术实验台

电工电子综合实验装置

电子技术综合实训考核平台

电工实训考核装置

电工技能实训装置

电工技能实训台

电气系统安装与调试实训装置

电力系统继电保护、电力系统继电保护原理

电工实训考核装置,电工技术实训考核装置,网孔型电工实训考核设备

现代电气控制系统安装与调试实训考核装置

网孔型电气控制实训装置

维修电工、高级电工培训、中级电工、初级电工、机电技术应用

电子产品装调与智能检测实训考核装置

电力电子技术应用创新设计综合实训装置

电力自动化及继电保护实验装置、在继电保护教学实验的重要作用

电气工程实验室设备、供配电技术实验室设备、电气工程综合自动化实验室

电机与拖动实验室、电力电子技术实验室、自动控制原理实验室、信号与系统实验室、电气工程创新实验室

电工电子自动化综合实验实训装置

电工电子专业介绍、电子电工专业就业方向介绍

电工技能鉴定实训装置

低压电气装配工技能实训考核装置

电工电拖综合实训装置

电工技术实训考核装置

电子电工实训室,电工实训台,电工实训设备

电工电子技术实验装置

轨道电气控制实训装置、轨道电气拖动实训装置

轨道交通电力系统综合自动化技能实训考核平台

轨道交通电力系统监控实训室设备建设方案

电力系统综合自动化技能实训考核平台

电力系统微机保护综合实训装置

电力系统自动化实训平台

电气设备及二次部分实训考核装置

电机及电气技术实验装置

电机电力电子及电气控制技术实验装置

电机及电气技术实验装置

大功率直流调速系统实训考核装置

电机装配与运行检测实训考核设备

电机电力拖动及电气控制实训装置

电机拖动及自动控制系统实验台

电机及电气控制实验装置

电子创新综合实训平台

电工电拖综合实训平台

电机控制实验台、电机PLC控制实验装置

摇臂钻集合实验台,机床电气控制技能实训考核装置

新型智能化电类实验通用平台

直流设备检修工技能实训考核装置

电机变压器维修检测实训室方案

电机及拖动实验台

电工操作实操台,网孔型电工技能实训考核装置

电气安装实训装置

电工电子综合应用创新实训装置

电子焊接装配实训室设备、电子焊接装配生产线建设方案

电工电气实训考核装置

电工电子实训台

电机拖动与调速系统实训装置

电气控制综合实训室

电子自动控制系统模拟装置

电子技术综合实验装置

电子技术综合实训平台

网孔型高级维修电工实训设备,网孔型中级维修电工实训设备,网孔型初级维修电工实训设备

高级电工电拖实训考核柜、中级电工电拖实训考核考核柜、初级电工电拖实训考核考核柜

高级维修电工实训室,中级维修电工实训室,初级维修电工实训室

电力拖动实训台

电工基础及基本技能实训台

电机拖动实训设备

电子技术实验实训室设备

电工电子实训台

机床电气控制与PLC实训室建设

供电技术实训装置

电力拖动与控制技术实训装置

电力电子及电气传动实验台

电力技术控制系统实训演示设备

高级电工实训设备、中级电工实训设备、初级电工实训设备

电力自动化仪表及过程控制实训平台

电力系统继电保护实验台

电气控制实训室设备

电气控制技术实验装置

维修电工实训考核装置

维修电工实验柜

维修电工实训装置、维修电工技能操作台

高级维修电工考核实训台(单面双组型)

电气安装与维修实训考核装置,上海硕博真的合适_应用教学_培养实用型人才

电工电力电子实训平台

电子实验台、电子电工技术实验台、电子实训台,电机拖动实验台,电力拖动实训台

工厂供电综合自动化实训装置

供配电实验室设备,电气工程综合实训设备

电工基本操作技术实训室设备

机电驱动实训设备

电子产品装配实训室

电气控制技能实训考核装置

电气安装与维修实训考核设备

电子焊接防静电实训台

电子产品装配与调试生产线

电子工艺实训考核装置

模拟电路实验装置

电机技术实验装置(交/直流发电机)

电机与变压器综合实验装置

电力拖动.PLC技能实训装置,电力拖动、PLC实训装置

高级维修电工综合实训装置(附件)为竞赛考核平台

高级电工职业技能鉴定综合实训考核装置

电力继电保护实验装置

电力自动化及继电保护实验台

电力拖动(工厂电气控制)实验装置

维修电工实训考核装置,上海硕博可以期待

高级电工技术实验台,电工电子实验室

电器装配实训室装置

电力电子与电力传动专业课程

电力电子技术实验室设备

电气安装与维修实训考核装置

自动化综合实训装置

高级维修电工实训考核装置

电工实训考核装置简介,电气装配实训台注意事项

高性能高级维修电工技能培训考核装置

电工·电子技术创新设计综合应用实训装置基本内容简介

电工电子技术创新设计综合应用实训装置

(初级)电气动力设备安装调试技能实训装置

(中级)电气动力设备安装调试技能实训装置

电气照明设备安装调试技能实训装置

高性能电工技术实验台

电工技术综合实验装置

数字电路实验装置

模拟电路实验装置

电工技能实训考核装置

供配电技术实训室设备、供配电实验室设备

高级电工实操柜,中级电工实操柜,初级电工实操柜

高级电工技术实训考核装置

中级电工技术实训考核装置

初级电工技术实训考核装置

电工综合训练装置

电工实训装置

电工实验装置

电工电子综合实验装置

电工电子电拖实训装置

电工·电子技术实训装置

现代高级电工电拖实训考核设备

维修电工电气控制实训考核装置

仪表及照明单三相电机控制实训考核装置

基本电工技能实训装置

现代电气控制应用实训设备

通用电工实验台,通用电工技术实训台

通用电子实验台

通用电工电子实验台

通用电工电子电力拖动实验台

通用电工电子电力拖动带直流电机实验台

电工、电子、电力拖动(带直流电机、三相可调)实验装置

通用电力拖动实验室成套设备

通用电力拖动实验室成套设备(带直流电机实验)

通用电工电子 电力拖动 直流电机实验室设备 (四合一)

现代电气控制系统安装与调试实训装置

电工·电子·电拖创新实训室设备

现代电气控制综合实训装置

电工技术实验装置

立式电工电子实验装置

智能型电工电子技术实验装置

智能型电工、电子、电力拖动综合实验装置

智能型电工、电子、电力拖动综合实验装置(带PLC实验)

智能型电工、电子/电拖、PLC、单片机综合实验装置

智能型电工、电子、电拖、PLC、变频调速综合实验装置

电子产品装配与调试实训设备

电子产品装调一体化创新实训装置

电气装配与工艺实训装置(单面双组型)

电气装配实训台(单面双组型)

机床PLC电气控制实训考核装置

电气装配实训台

电气控制实训装置

高性能电工技术实验装置

高性能电工电拖实验装置

高性能电工、电子、电力拖动、PLC、变频器实训装置

高级电工技术实验台

高性能电工电子实验台

高级电工电子电拖综合实验台

维修电工技能实训考核装置(两面四组型)

初级电工、电拖实训考核装置(柜式)

中级电工、电拖实训考核装置(柜式)

高级电工、电拖实训考核装置(柜式)

高级维修电工及技能培训考核实训装置、中级维修电工技能培训考核装置、初级维修电工及技能考核实训装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级维修电工技能实训考核装置

仪表照明实训考核装置

高级维修电工实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级技师维修电工实训考核装置

维修电工电气控制技能实训考核装置

中高级维修电工及技能培训考核实训装置(电工考证实训设备)

高级电工实训考核鉴定装置

智能型现代电气控制实训考核装置

高性能初级维修电工及技能培训考核实训装置

高性能中级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置

电工电子综合应用创新实训装置

高级电工、电拖、PLC实训考核装置

高性能初、中、高级维修电工技能综合实训考核装置

机电专业实训室、机电系实训室建设方案

自动加工与装配生产线实训考核设备

机床电气技能实训考核鉴定装置

现代电气控制系统安装与调试实训考核装置

模电、数电、电力拖动实验台

维修电工实训考核柜(柜式、双面型)

双面网孔板维修电工技能实训考核装置

高级电工电子实验装置

维修电工电工维修技巧

维修电工电气控制技能实训考核装置

维修电工通用型实训考核实训装置

维修电工排故培训考核装置

电工基本技能综合实训设备

维修电工实训装置(网孔板单面双组型)

电工电子技术·电力拖动实训考核装置

电子技术实验教学平台

电子技术综合实训考核装置

电工电子技术实训考核装置

电工实训装置

电工电子实验装置

电工电子电力拖动实验装置

电工电子电力拖动实验装置(带PLC实验)

电子产品装调与智能检测实训考核装置

电子工艺实训考核装置

电子工艺综合实训装置

电子工艺实验考核装置

电工技能及工艺实训考核装置(网孔板)

《机床电气控制与PLC实训装置》

电子产品焊接装配实训台

维修电工实训考核系统

电子实验室设备

电工电子综合实验装置

电测仪表工培训考核装置

高压配电操作实训室设备

低压配电操作实训室设备

电机电力电子与交直流调速实验台、电机电力电子与电气传动技术实验装置

智能变配电系统实验开发平台

10KV/400V高低压配电操作实训室设备

高低压配电实验实训装置

低压供配电技术实训设备

低压配电成套实训装置

低压配电操作实训室设备

工厂供电技术实训装置

35kV变电站及10kV供配电系统倒闸操作屏

变配电室值班电工技能培训考核系统

供配电所实训装置

电力系统继电保护实验室设备

电力系统微机线路保护实训考核装置

电力系统继电保护工培训考核平台

电力系统自动化实训平台

水电站技能实训设备

电机及自动控制实验装置

高级维修电工实训设备

维修电工中级技能实训设备

初级维修电工实训设备

电气安装与维修实训考核装置

电气动力设备安装调试技能实训装置

电力系统综合自动化教学实验装置、变电变电站综合自动化实验装置、电力自动化与PLC自动装置

维修电工与PLC实训考核装置(双工位)

电气系统安装与调试实训装置

维修电工技能实训考核台

高级技师维修电工实训装置

维修电工技师、高级技师技能实训考核装置

维修电工仪表照明实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

维修电工电气控制技能实训考核装置

电工实训操作实操台

安全用电实训考核装置

新能源发电实训设备

电工、模电、数电、微机接口及微机应用实验设备(适用于高校、大专、职业学院)  更多产品>>

数电模电实训设备、数电模电实验设备

模拟 数字电子电路微机接口 微机应用综合实验室设备

信号与系统·控制理论·计算机控制技术实验台

模电、数电、通信原理教学实验装置综合实验台

模电、数电、现代通讯原理实验室成套设备

高级模电、数电综合实验台

模电、数电、高频电路综合实验台

模电、数电、自动控制综合实验台

模电、数电、单片机实验开发系统综合实验台

电工电子基础实验室、电工电子实验室、电工电路实验室、电子装配实验室、电子技术实验室

电工实验台

模电.数电实验台

电工、模电、数电实验台(三合一)

电工、模电、数电、电气控制实验台(四合一)

电工、模电、数电、电气控制(带直流电机)实验台(五合一)

电机拖动及电力电子技术创新实验实训装置

电力电子技术及电气传动实训装置

电力电子电气自动控制技术实训装置

电机及电气技术实验装置

电力电子技术实训台

电力电子技术实训装置

电力电子及电机拖动综合实验装置

电力电子技术及电机控制实验装置

电力电子及电气传动实训装置

电力电子技术实验装置

电机及拖动控制实训柜,电机拖动控制实训考核装置

电力自动化及继电保护实验装置

DSP原理及电机调速实验系统

现代电工技术实训考核装置

现代电力电子技术实验设备

电工电子电气技术实训装置

电机拖动及电气控制技术实验装置

电机维修及检测实训装置,控制微电机综合实验装置,电机拖动实训设备

电机原理及电机拖动实验系统

交直流调速实训装置

电机维修及检测实训设备

电机及电气技术实验(实训)装置(电机综合类)

电机及电气技术实验装置

电气动力设备安装调试技能实训装置

自动控制技术实验室,自动控制理论实验室

电子技术应用、应用电子技术实验室

电力电子技术及电机控制实验装置

电工电子综合应用创新实训装置装置

电机拖动与控制技术实验室

电工电子相关实验教学设备

电子装配实训台,电子基本技能实训设备

电机及电气技术实验装置

电力电子技术实训装置

电子技术综合实训考核装置

电子、单片机技术综合实训考核装置

电子技术及传感器综合实训装置

电子技术综合实训平台

电子应用技能实训考核装置

电工技术实训装置

电工电子技术实验台

电工、模电、数电、电力拖动(带直流电机)实验与实训考核台电工维修实训设备  更多产品>>

模电、数电实验与技能实训考核台

电工、模电、数电实验与技能实训考核台

通用电工、电子、电拖实验与电工、电子、电拖技能实训考核实验室设备

电工、模电、数电、电力拖动(带直流电机)实验与技能实训考核实验室设备

工厂电气控制实验、实训考核实验室成套设备

电工技能实训与考核实验室成套设备

电工·模电·数电·电拖·单片机·PLC·传感器技术综合实训考核装置

电工、模电、数电、电气控制、PLC可编程控制综合实验装置

电工、电子、电拖(带直流电机)实验与电工、电子、电拖技能实训考核实验室设备

电气装配与工艺实训台

网孔型电工电子技能及工艺实训考核装置

网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置

维修电工仪表照明实训考核装置

初级工实训台、中高工实训台、高级工实训台

网孔型通用电工实训台

电力拖动工厂电气控制技能及工艺实训考核装置、网孔型电工电子电力拖动变频调速PLC装置

高性能电工电子电拖及自动化技术实训与考核装置

高性能电工技术实训考核装置、高性能电工电子技术实训考核装置、高性能电工电子电力拖动技术实训考核装置

电子技术综合实训考核装置,电工电子技术实训考核装置,电工电子技术·电力拖动实训考核装置

电力拖动·PLC技能实训装置、电力拖动技能实训考核装置

电路分析基础课程设计实验室设备

电路原理与模拟电路综合实验箱

SAE数电/摸电/EDA综合实验系统

三相电路的实验箱

电工电路技术实验箱

太阳能教学实验箱

8086KB微机原理与接口实验箱

自控原理及计算机控制技术教学实验箱

新型计算机组成原理实验箱

计算机组成原理基础实验箱

计算机设计综合技能试验箱

A865微机原理与单片机实验箱

微机控制与仿真实验实训室

嵌入式实验开发系统

模拟电子技术实验箱

数字电子技术实验箱,设计型(基础型)

自控原理及计算机控制技术实验平台

创新单片机实训箱

EDA实训室、EDA实验开发箱

电路实验室介绍、电路实验室设备

DSP实验开发系统

E216SOPC系统综合开发平台

超强型计算机组成原理与系统结构实验箱

高频电路实验箱

电路原理实训室设备

51单片机实验箱

STM32单片机实验箱

单片机与组态综合实验系统

单片机与MCGS组态综合实验系统

单片机、微机原理及接口技术二合一实验箱

自控原理实验箱

自控原理与计算机控制实验箱

超强型计算机组成原理实验箱

八位、十六位计算机组成原理与系统结构实验箱

微机原理与接口技术实验室

数字模拟电路实验箱

模拟电路实验箱(含信号源)

模拟电路实验箱

数字电路实验箱

数字模拟电路实验箱

模数电二合一试验箱

电工技术实验箱

电子技术实验箱

电路原理实验箱、数字电路实验箱

模拟电路技术实验箱、数字电路技术实验箱、电工技术实验箱

电路分析基础实验

电路分析实验箱、电路原理实验箱

运动控制实训平台、CPTH超强型计算机组成原理与系统结构实验仪

移动通信系统

现代交换系统方案

数字通信技术实验系统方案

通信原理实验系统方案

通信与信号处理实验箱

通信系统创新实验平台

通信技术,电气工程实训

信号与系统综合实验箱

移动通信系统、通信原理实验平台

程控交换综合实验箱

通信系统原理实验箱

光纤通信教学实验系统

光纤通信综合实验箱

高频电子线路实验箱

通信原理综合实验箱

现代通信技术实验平台

通信原理实验箱

PLC可编程控制器实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

交流电路实验箱

直流电路实验箱

单片机实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

通信实验箱、移动通信实验箱,通信原理实验箱、PLC可编程控制器实验箱,光纤移动实验箱、电工技术实验箱

智能通用电工、电子、电力拖动实验室设备(适用高校、专科、职业学院、中专、技校、职校 )

电力拖动实训平台

电机拖动及控制实训设备

电机与拖动实验室设备及装置

通用智能型电子实验与技能实训考核台

通用智能型电工实验和电工技能实训考核台

通用电子实验与电子技能实训考核实验室设备

通用智能型电工、电子、电拖实验与技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台维修电工实设备   更多产品>>

电工电子技术实训装置

电工技能实训考核台

电子技能实训考核台

电工、电子技能实训考核台

电工、电子、电力拖动技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台

电气控制实训装置(单面双组型)

电气实验实训室,主要服务机械制造自动化电工维修考核设备 更多产品>>

SB-528立式电工实验台

SB-528立式电工、模电、数电实验台

SB-528立式电工、模电、数电、电气控制实验台

SB-528立式电工、模电、数电、电气控制(带直流电机)实验台

SB-528E立式电工·模电·数电·单片机综合实验装置

立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置

智能型电工电子电拖PLC单片机综合实验装置

高级电工模电数电电力拖动实验设备、电工电子实验室设备、电工电子实验室、电力拖动实验台

电力拖动(工厂电气控制)实验装置

高级电工实验室成套设备(带功率表、功率因数表)

高级模电、数电实验室成套设备

021-61482202 021-61482206
