电子工艺实训考核装置,电子工艺实训考核设备

SBGYD-01E-Y型电子工艺实训考核装置



一、概述

电子工艺实训考核装置根据实际生产和相关岗位职业技能要求研制而成,可完成模拟电子技术实训、数字电子技术实训、综合应用实训、电子产品工艺焊接组装调试等实训项目。本实验台适用于电气类、电子类、机电类的<模拟电子技术><数字电子技术><电工基础>等课程和非电类专业的模拟与数字电路模块的教学与实验、实训,电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目,包括多个组合模块,能为学生提供了一个综合应用、创新实训的平台。

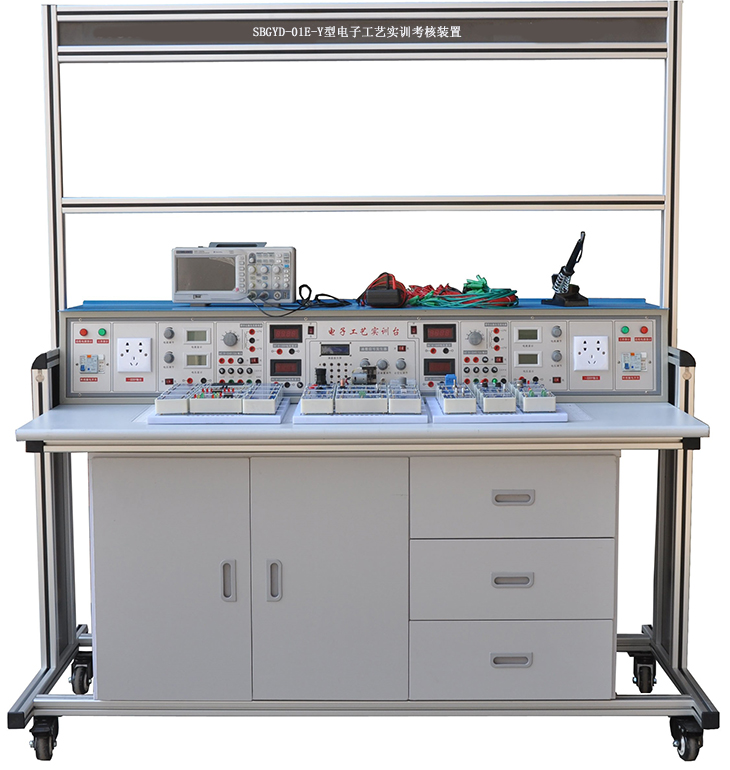

(电子工艺实训考核装置参考图片,具体以实物配置为准)

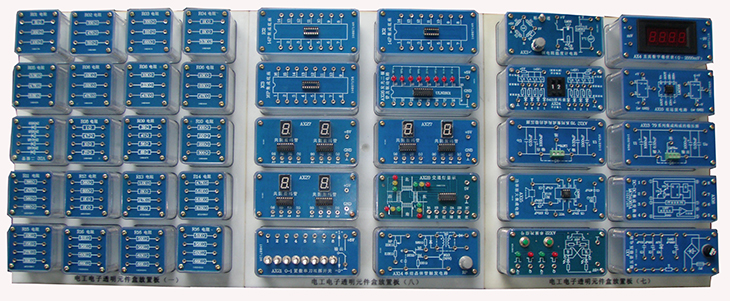

 (透明电子元件模块示例图,共9块板,140多只透明有机塑料封闭元件盒)

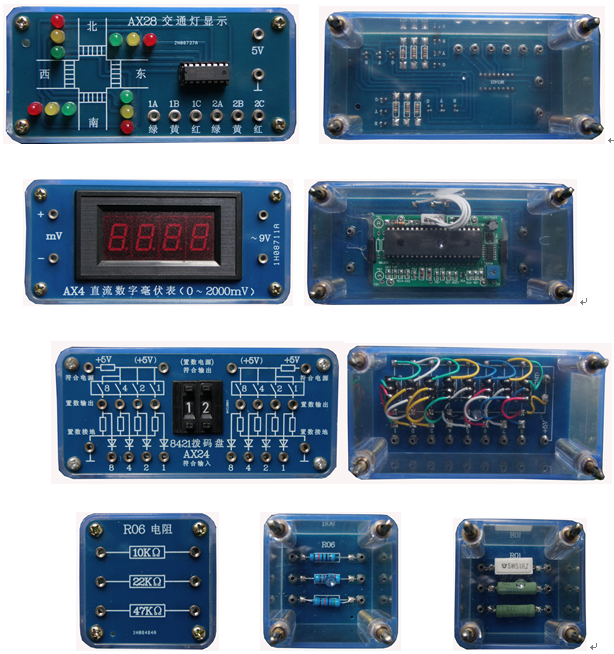

 (部分透明有机塑料封闭元件盒正反面图 )

二、电子工艺实训考核装置特点

1.提供100多种实训模块,各模块的接口均已引至板上的专用插座,通过模块的四个弹性插脚可布局于专用实训操作底板。学生可用专用实训导线组合各种实训线路,完成不同的实训项目;

2.电源、测量仪表输出端以接线柱和接线端子两种方式引出,实训操作方便;

3.学生可设计、搭接、调试、验证新的电子电路,培养创新意识和能力。

三、电子工艺实训考核设备技术性能

1.输入电源:单相三相交流电源220VAC±10%,具有触电及过载保护功能,确保人身安全。

2.工作环境:-1040℃;环境湿度:≤90%25℃

3.外形尺寸:长××=1600×700×1800mm

4.装置容量:≤1KVA

5.安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。设备绝缘电阻≥20MΩ,抗电强度在AC1.5KV10mA1min无击穿无飞弧、接地电阻≤4Ω

四、基本配置及功能

实训装置由实训台、电源控制屏、实训模块、实训工具等组成。

() 实训台

采用工业铝合金型材框架,在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表,也可挂放其它通用电工电子实训挂箱,扩展完成多门课程实训;第二层可放置PVC夹板,用来夹放实训图纸。实训台下方还设有四个带刹车的万向轮,便于移动和固定。

()活动柜(1个)

活动柜设有3个带拉手抽屉,可存放实训工具。两侧分为6层结构,可放置实训模块。

()电源控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训提供交直流电源、信号源和测量仪表等,具体功能如下:

1. 交流电源

(1) 高压交流电源:六路AC220V电源接口,可为外配仪器设备提供工作电源。

   (2) 低压交流电源:分3V6V9V12V15V20V24V七档可调,输出端具有短路保护、功能,同时还提供带中心抽头双17V交流电源。

2. 直流电源

(1) 可调直流电源:两路0.0V30V/2A连续可调,具有截止型短路软保护和自动恢复功能,设有数显输出指示。

(2) 固定直流电源:±12V/1A±5V/1A固定输出,每路均具有短路保护措施。

3. 测量仪表

3.1数字直流电流表(AX4模块单元):测量范围:02000mA

3.2数字直流电压表:测量范围:030V,输入阻抗:47K?/V

3.3指针式直流微安表: 测量范围:±100μA, 测量精度:2.0

3.4数字直流毫伏表:测量范围:02000mV,输入阻抗:47K?/V

4.电子实训创新教学与管理模块-元器件检测模块

1)印刷线路板为单层印刷电路板,印刷线路板厚度为2mm,每块印刷线路板四个角上有4mm镙丝固定孔。

2)印刷线路板的正面印刷:正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作:印刷线路板线宽3mm,器件装在反面, 正面用镀金接线孔引出。

3)线路板固定在塑料密封盒口上,塑料密封盒底内贴一个写有编号内容的无线射频卡,手持式RFID读卡器,除了要能读写无件盒的编号,还要能显示出该元件盒的标准答案。

4)元器件检测元件为三极管、电解电容、二极管,晶闸管、单结晶体管检测内容为器件类型、 管脚名及好坏的判断,每块检测板在内部接线要有所差异,如三极管的EBC三个极任意接到编号为123的三个引出点上。

注:(5RFID读卡全室配置1套。

五、本设备可以完成的实训项目

模拟电子技术综合应用、创新实训项目目录

项目一  常用二极管的性能测试及应用

项目二  双极晶体管及场效管输出特性的测定

项目三  单管放大电路的研究

项目四  两极放大电路及负反馈放大电路的研究

项目五  助听器电路的调试(电子产品线路)(综合应用)

项目六  恒流充电电路(场效应管的应用)(电子产品线路)(综合应用)

项目八  整流、滤波及稳压电路的研究

项目九  直流稳压正、负电源电路的研究

项目十  典型复合互补OTL功率放大电路调试(电子产品线路)(综合应用)

项目十一  OTL功率放大电路的故障排除

项目十二  LM386集成音响功率放大电路及其应用(电子产品线路)(综合应用)

项目十三   运算放大器基本运算电路

项目十四   对由运放器组成的积分运算电路、微分运算电路

项目十五   对由运放器组成的电压比较器传输特性的研究

项目十六   气敏传感器制作烟雾报警器的制作与调试(电子产品线路)(综合应用)

项目十七  方波、三角波和锯齿波发生器电路的研究与测试

项目十八  三角波、方波及正弦波发生器的制作竞赛

项目十九  RC(文式桥式)正弦波振荡器和制作与调试

项目二十  电容三点式LC正弦波发生器

项目二十一 有源滤波电路研究

项目二十二  直流-直流(DC-DC)集成电压变换电路的应用与调试(电子产品线路)(综合应用)

项目二十三  恒温控制电路的制作与调试(竞赛项目)(电子产品线路)(综合应用)

数字电子技术综合应用、创新实训项目目录

(一)、基础实训项目

项目一  基本逻辑门电路功能测试

项目二  优先编码器功能测试

项目三  二进制译码器和数据选择器功能测试

项目四  全加器和超前进位全加器功能测试

项目五  数值比较器功能测试

项目六  七段码锁存/译码/驱动器功能测试

项目七  各类触发器功能测试

项目八  双向移位寄存器功能测试

项目九  二一五一十进制计数器功能测试

项目十  二位十进制计数/译码/驱动/显示电路

项目十一  可逆十进制计数电路功能测试

项目十二  N进制计数电路功能测试

项目十三  555定时器基本应用电路

项目十四  微分型单稳态触发器

项目十五  集成单稳态触发器及其应用

项目十六  集成施密特触发器及其应用

(二)、综合应用实训项目

项目十七  声光控制节能路灯电路(电子产品线路)(综合应用)

项目十八  8线数据传输电路(电子产品线路)(综合应用)

项目十九  4位环形计数节拍发生器(电子产品线路)(综合应用)

项目二十  秒脉冲信号发生器(电子产品线路)(综合应用)

项目二十一  救护车/消防车声响报警电路(电子产品线路)(综合应用)

项目二十二  D/A转换器将数码转换成单极性、双极性模拟电压

项目二十三  数控变频三角波-方波发生器

项目二十四  移位寄存器彩灯显示电路(电子产品线路)(综合应用)

项目二十五  8位优先编码器抢答电路(电子产品线路)(综合应用)

项目二十六  触摸式密码电子锁电路(电子产品线路)(综合应用)

项目二十七  数字钟电路(电子产品线路)(综合应用)

项目二十八  二位十进制计数符合电路(电子产品线路)(综合应用)

项目二十九  交通灯控制电路(电子产品线路)(综合应用)

项目三十   /降阶梯波发生器(电子产品线路)(综合应用)

项目三十一  光电转换加/减计数电路(电子产品线路)(综合应用)

(三)、电力电子技术及应用、创新实训项目

项目一 晶闸管的控制特性及它作为固体开关的应用(电子产品电路)(综合应用项目)

项目二 单结晶体管触发电路

项目三 晶闸管单相半控桥式整流电路(电阻负载)的调试与分析

项目四 晶闸管单相半控桥式整流电路(电阻电感负载)(反电势负载)的研究

项目五 IGBT 直流斩波电路的调试与分析(电子产品电路)(综合应用项目)

项目六 双向晶闸管单相交流调压(调光台灯)电路的制作与调试(电子产品电路)(综合应用项目)

项目七 功率晶体管(BJTPWM 控制直流电动机可逆调速电路(电子产品电路)(综合应用项 目)

六、电子工艺实训考核设备的配置

序号

产品名称

型号规格

数量

单位

备注

1

电子工艺实训桌

带万向轮灵活移动

1600*710*1800mm

1

铝合金框架

2

电子工艺电源台

1515*230*230 mm两路相互独立、对称的实验电源和仪表组,装置采用单相电源供电,并配有带漏电保护的空气开关,熔断器,可调的直流电源024V/2A,并带有过载、短路软保护功能,软保护的值还可进行调节;一组324V交流电源,七档可调;一组±5V±12V直流稳压电源;一只精密数字电压表(DC 30V),一只精密数字电流表(DC 2000mA);以及8路单相电源插座

1

铁质

3

工具



1

见表一

4

电子创新模块

配有8块放置板

1

见表二

5

实验连接线



1



7

DXP6.0软件

      拷贝版

1



8

学生凳

钢质四脚方凳

2



9

模拟万用表

MF47

1



10

配套实训指导书



1



11

配套教学资源



1



表一   配套工具

序号

名称

型号/规格

单位

数量

1

十字螺丝刀

5*150

1

2

一字螺丝刀

5*150

1

3

小镊子

防静电

1

表二  电工电子创新模块(透明封闭有机塑料元件盒)

序号

产品名称

型号规格

产品代号

单位

1

RJ水泥电阻(5W)

51Ω100Ω200Ω

R01

1

2

RJ金属膜电阻(2W)

330Ω470Ω510Ω

R02

1

3

RJ金属膜电阻(2W)

330Ω

R03

1

510Ω



680Ω



4

RJ金属膜电阻(2W)

1K

R04

1

2K



3.3K



5

RJ金属膜电阻(2W)

3.3K

R05

1

4.7K



6.8K



6

RJ金属膜电阻(2W)

10K

R06

3

22K



47K



7

锰铜丝电阻(3A)

0.1Ω

R07

1

0.2Ω



0.4Ω



8

RT碳膜电阻(1W)

R08

1

4.7Ω



10Ω



27Ω



9

RT碳膜电阻(1W)

39Ω

R09

1

47Ω



56Ω



68Ω



10

RJ金属膜电阻(1W)

100Ω

R10

1

150Ω



200Ω



300Ω



11

RJ金属膜电阻(1W)

390Ω

R11

1

470Ω



560Ω



680Ω



12

RJ金属膜电阻(1/2 W)

560Ω

R12

1

820Ω



1K



1K



13

RJ金属膜电阻( 1/2 W)

1.2K

R13

1

2K



2.7K



3K



14

RJ金属膜电阻( 1/2W)

4.7K

R14

1

5.1K



6.8K



8.2K



15

RJ金属膜电阻( 1/2W)

10K

R15

1

15K



27K



33K



16

RJ金属膜电阻( 1/2W)

51K

R16

4

56K



62K



68K



17

RJ金属膜电阻(  1/2W)

100K

R17

4

270K



390K



470K



18

RJ金属膜电阻( 1/2W)

820K

R18

1

1M



2.2M



10M



19

RJ金属膜电阻(1/2W)

120Ω

R19

1

180Ω



220Ω



620Ω



20

RJ金属膜电阻( 1/2W)

1.5K

R20

1

2.2K



2.7K



3.9K



21

RJ金属膜电阻( 1/2 W)

6.2K

R21

1

20K



24K



47K



22

RJ金属膜电阻( 1/2W)

51K

R22

1

150K



220K



3M



23

RJ金属膜电阻( 1/2W)

510K

R23

2

1.1M



2M



2M



24

CL聚脂膜电容

1000pF

C01

2

2200 pF



CBB聚丙烯膜电容

3300 pF



25

CBB聚丙烯膜电容

4700 pF

C02

2

0.01μF



0.022μF



26

CBB聚丙烯膜电容

0.033μF

C03

4

0.047μF



0.1μF



27

CBB聚丙烯膜电容

0.22μF

C04

1

0.47μF



1μF



28

CBB聚丙烯膜电容

0.47μF

C05

1

1μF



0.33μF



29

CD铝电解电容(50V DC)

3.3μF

C06

2

4.7μF



10μF



30

CD铝电解电容(50V DC)

100μF

C07

1

220μF



470μF



31

CC瓷片电容

20 pF

C10

1

1500 pF



CBB聚丙烯膜电容

2200 pF



32

CC瓷片电容

20 pF

C11

1

CBB聚丙烯膜电容

33 pF



100 pF



33

可调电容

1060 pF

C12

1

220 pF



20120 pF



34

CC瓷片电容

20 pF

C13

1

CL聚脂膜电容

2200 pF



5600 pF



35

CBB聚丙烯膜电容

0.047μF

C14

1

0.01μF



0.1μF



36

CD铝电解电容(50V DC)

2.2μF

C15

2

33μF



47μF



37

WX线绕电位器(WX050

100(5W)

RP1

1

38

WH碳膜电位器(WH118

470(2W)

RP2

1

39

WH碳膜电位器(WH118)

1K (2W)

RP3

1

40

WX线绕电位器(WX14-12)

4.7K(1W)

RP5

1

41

WH碳膜电位器(WH5)

10K (1/2W)

RP6

1

42

WH碳膜电位器(WH5)

22K(1/2W)

RP7

1

43

WH碳膜电位器(WH5)

33K(1/2W)

RP8

1

44

WH碳膜电位器(WH118)

47K (2W)

RP9

1

45

WH碳膜电位器(WH118)

100K (2W)

RP10

1

46

WH碳膜电位器(WH118)

470K (2W)

RP11

1

47

WH碳膜电位器(WH118)

1M (2W)

RP12

1

48

绕线式电位器(WXD3-12

1K (2W)

RP13

1

49

线绕电感

电感L=30mH

L01

1

50

线绕电感

电感L=100mH

L02

1

51

色码电感

22μH

L03

1

82μH



180μH



52

色码电感

330μH

L05

1

柱形电感

47μH



色码电感

100μH



53

脉冲变压器(单双脉冲)

KMB-0021

T05

1

54

集成底座

8P

IC1

2

55

集成底座

14P

IC2

5

56

集成底座

16P

IC3

4

57

集成底座

18P

IC4

2

58

集成底座

20P

IC5

1

59

集成底座

28P

IC7

1

60

单向击穿二极管(稳压管)

1N4728A

(3.3V 1W)

VS1

1

1N4733A (5V 1W)



1N4735A

(6.2V 1W)



61

单向击穿二极管(稳压管)

1N4738A

(8.2V 1W)

VS2

1

1N4740A

(10V 1W)



1N4742A

(12V 1W)



62

双向稳压管 (1W)

5V

VS3

1

8.2V



10V



12V



63

整流二极管

1N4007×4

VD1

1

64

开关二极管

1N4148×2

VD2

1

肖特基二极管

1N5818



1N5819



65

三极管

TIP42C

VT1

1

BU406



散热器

ST25×2





66

三极管

9012

VT2

1

TIP41C



散热器

ST25×1



67

三极管

9013

VT3

1

TIP41C



散热器

ST25×1



68

晶闸管

BT151

VT4

1

场效应管

3DJ7



散热器

ST25×1



69

增强型场效应管

IRF630 (N沟道)

VT5

1

IRF9620(P沟道)



散热器

ST25×2



70

IGBT

10N60×2

VT6

1

1N4148×2



散热器

ST25×2



71

晶闸管电路

51Ω0.1μFBT151FU×3

VT7

1

散热器

ST25×3



72

双向触发二极管

BD3

VT8

1

双向晶闸管

BT135



散热器

ST25×1



73

仪表开关

KN32B

S1

1

74

按钮开关

AN4

S2

1

76

钮子开关

KNX1×2

S3

1

77

白炽灯座



HL1

1

78

指示灯

6.3V

HL4

1

79

熔断丝



FU

1

80

电流表插座



SW

2

81

共阴数码管

0.5

BX01

1

电阻

300Ω×8



82

稳压集成

LM337

BX04

1

LM317



散热器

ST25×2



83

MIC声电传感器

CZN-15EN

BX05

1

石英晶体振荡器

32.768石英晶体



10MΩ电阻



33 pF电容器×2



84

扬声器

BX06

1

85

蜂鸣器

TMB12A12

BX07

1

LED

5个大(红)



电阻

100Ω/0.25W



86

气敏元件

QM-J3

BX08

1

87

三极管插座

127-3T

BX09

1

元件插座



88

元件插座

127-2T×4

BX10

1

89

音乐芯片

CF-60

BX11

1

纽子开关

KNX1



90

保险丝

FU

AX1稳压管稳压电路

1

二极管

1N4007×4



电容

1000μF /50V



100μF /35V



0.1μF



稳压管

1N4733 (5.1V)



91

电阻

100Ω/0.25W×2

AX3铜电阻温度计电路

1

39Ω/0.25W



33Ω/0.25W



温度传感器

LM35



珐琅电阻

RX20-10W 20Ω



纽子开关

KNX1×2



电位器

470Ω(WH5)



铜电阻

Cu-50



92

直流数字毫伏表

02000mV

AX4直流数字毫伏表

1

93

保险丝

FU

AX5直流恒压源

1

二极管

1N4007×4



电容

470μF /50V



100μF /25V



0.01μF



集成

LM7812



散热器

ST25×1



94

电位器

10KWH5×2

AX9运放电路

1

二极管

1N4148×2



电容

10μF /35V



集成

OP07



集成底座

8P



95

集成运放

LM358

AX10双运放电路

1

集成底座

8P



96

继电器

GZR-2 12V

AX11继电器驱动电路

1

三极管

9013



二极管

1N4148



97

电容

1000μF/50V×2

AX1278系列稳压源

1

0.33μF×2



插座

127-3T



98

电容

1000μF/50V×2

AX13

79系列稳压源

1

0.33μF×2



插座

127-3T



99

电位器

22K(WH5)

AX14单结晶体管触发电路

1

单结晶体管

BT33



电阻

2.2K/0.25W



100Ω/0.25W



560Ω/0.25W



三极管

9013



二极管

1N4148Ω×2



100

功放

LM386

AX15功率放大集成电路

1

电阻

10Ω/0.25W×2



电容

47nF×2



10μF/35V



100nF



100μF/35V



集成底座

8P



101

集成

MC34063A

AX16集成转换器

1

集成底座

8P



102

光电开关

GP1A05HR×2

AX20电动机测速

1

磁性电机

385



固定支架

配套



103

钮子开关

KNX1×2

AX210-1置数单刀双掷开关

1

104

集成

CD4011

AX22单脉冲信号

1

CD1413



集成底座

14P



16P



电阻

100Ω/0.25W×4



51Ω/0.25W×4



复位开关

AN4×2



LED

×2 绿×2



105

电阻

100K/0.25W×10

AX23触摸式编码开关

1

钮子开关

KNX1



轻触开关

6×6×4.3×10



106

电阻

51K/0.25W×10

AX248421拨码盘

1

夹板

KAS-3



8421拨码开关

KAS-3×2



二极管

1N4148×8



107

集成

555

AX25CP时钟脉冲源

2

集成底座

8P



电位器

100k(WH5)×2



电阻

10k/0.25W×2



300Ω/0.25W



二极管

1N4007×2



电容

10μF/35V



0.1μF



0.01μF



钮子开关

KNX1



LED

红(5个大)



108

电阻

100Ω/0.25W×7

AX26发光二极管及驱动

1

集成

62083



集成底座

20P



LED

×8



109

集成

CD4511

AX27共阴数码管

3

集成底座

16P



电阻

100Ω/0.25W×14



共阴数码管

0.5×2



110

LED

×4  绿×4  ×4

AX28交通灯电路

1

电阻

51Ω/0.25 W×6



集成

MC1413



集成底座

16P



111

指针微安表

100μA



1

可编程轨道交通电气综合实训装置

电气自动化实训装置

仪表自动化控制综合实训台

自动化设备应用与维护实训室设备,PLC实训台

网孔板型高级电工实训装置

电机与电气控制实训台

楼宇智能化控制系统平台

风光互补发电实训室,风光互补发电技术实验室

电工电子技术综合开发实验台

电工技能训练网孔板实训台

电工技能实训考核装置

电工技术实验装置

电工综合实训考核设备

电工实训操作台

电工电子综合实验台

智能型电工电子拖动综合实验装置(带PLC实验)

电路实验综合平台

高性能电工电子电拖综合实训装置

电子电路综合实验实训装置

高级维修电工实验室,高级维修电工实训室设备

电气控制技术实训考核装置

电气修理技能鉴定培训平台

网孔型电工技能及工艺实训考核装置(单面、双组)

网孔式电工技能及工艺实训考核装置

电工电子技能及创新设计综合实训考核装置

模电/数字混合电路调试系统

初、中、高级及技师维修电工实训考核装置

电机电拖及控制实训室、现代电气控制应用实训室

供配电技术实训装备

电气试验设备、电气类实验实训室设备

高压电工实训设备

低压电工电气装配实训台

低压电工智能考核装置,特种作业电工实训动力考核专用设备

电工实验装置,电子实验装置,硕博教育装备值得信赖

电工电子与PLC一体化工作室

电工原理实验室简介、电工与电路原理实验室

发电厂电气实验室,发电厂电气实训室设备

电子技术技能实训考核台

电子学技术综合实验装置

工业自动化实训室建设方案

机床电气与PLC控制教学实验装置

维修电工网孔型电工实训考核装置

电工接线实训装置,电路维修实训装置

电气装配实训装置(网孔板、双组型)

网孔型电工技能及工艺实训考核装置(单面、双组)

多功能电工电子技术实训考核装置

维修电工实训考核装置

电子电工实训室建设方案

电工电子自动化综合实训实验台

电气操控技术实训装备

电气控制及电子技能实训考核装置

电气装配实训装置

网孔型电工电气装配实训台

维修电工实训考核装置(单面双工位)

维修电工实训考核装置(双面双工位)

中级电工电器实训设备

电工技能测试台

维修电工实训设备

高级电工技能实训考核装置

电工电子技能及创新设计综合实训考核装置

电力拖动实验装置

电工综合实验装置

电机与变压器综合实训室设备,电机维修与变压器检测实训室设备

机电技术技能实训考核装置

机电一体化专业实训室建设,机电一体化实训室简介

《电力系统微机保护》微机保护实验室

电工、电子、电力拖动、PLC、变频器、单片机、触摸屏实训台

电子技术技能实训台

现代物流仓储自动化实验系统

电气线路安装实训装置

维修电工考核台

电力电子技术应用实训装置

电工电子综合应用创新实训装置

电气自动化设备安装与维修、实现理论教学与实践教学

电气安装调试实训设备,电气安装调试实训装置

自动生产线装调与设计实训装置

电气智能技术应用教学系统实验台

电工电子·电拖·PLC技术综合实训考核装置

风机盘管接线安装实训装置

电动阀门控制安装实训装置

电工电子技术基础实训考核平台

电气安装与维修实训装置

电机传动与控制实验装置

自动化实训装置

电气控制PLC实训台

电气安装与维修实训考核装置

电气控制系统安装与调试实训设备

建筑电气工程师考核系统

电气安装调试实训装置

通用电工电子电拖实验装置

直流伺服电机运动控制实验装置

电机拖动及电气控制技术实训装置

电机拖动及运动控制综合实验台

机电综实训考核平台

电力拖动实验装置

直流调速技术实训装置

电机性能测试柜

机电控制综合实训平台

电机控制实训台

电机控制接线实验台

电机运动控制实训装置

电工电机拖动实训装置

电机装配与运行检测实训装置

电机电控配线安装实训装置

电机·变压器维修及检测实训装置

电机故障检测实训考核装置

变频器工作原理实训装置

维修电工技能实训考核装置(电气控制·PLC·变频器)

高级电工技能实训考核装置

高级维修电工变频调速PLC可编程控制实训装置

电子焊接技能实训平台

现代电工技术实训考核装置(柜式、双面型)

高级电工电子实验装置

数电模电实验室,模电/数电实训室,电工电子技能考核实训平台

模拟电路、数字电路实验平台

模拟电子电路实验装置

数字电路实验装置

电子产品焊接与工艺实训台

电子工艺焊接装配生产线

电工电子创新综合实训装置

电子工艺实训考核装置

电子创新实验台

电子产品设计与装调实训考核装置

电工技能一体化工作室规划与建设

网络型高性能电工电子技术实训与考核装置

电子(模电数电)技术综合应用创新实训考核装置

初中高级电工实训设备

理实一体化教室、电工电子技术实验台

电工电子综合实验装置

电子技术综合实训考核平台

电工实训考核装置

电工技能实训装置

电工技能实训台

电气系统安装与调试实训装置

电力系统继电保护、电力系统继电保护原理

电工实训考核装置,电工技术实训考核装置,网孔型电工实训考核设备

现代电气控制系统安装与调试实训考核装置

网孔型电气控制实训装置

维修电工、高级电工培训、中级电工、初级电工、机电技术应用

电子产品装调与智能检测实训考核装置

电力电子技术应用创新设计综合实训装置

电力自动化及继电保护实验装置、在继电保护教学实验的重要作用

电气工程实验室设备、供配电技术实验室设备、电气工程综合自动化实验室

电机与拖动实验室、电力电子技术实验室、自动控制原理实验室、信号与系统实验室、电气工程创新实验室

电工电子自动化综合实验实训装置

电工电子专业介绍、电子电工专业就业方向介绍

电工技能鉴定实训装置

低压电气装配工技能实训考核装置

电工电拖综合实训装置

电工技术实训考核装置

电子电工实训室,电工实训台,电工实训设备

电工电子技术实验装置

轨道电气控制实训装置、轨道电气拖动实训装置

轨道交通电力系统综合自动化技能实训考核平台

轨道交通电力系统监控实训室设备建设方案

电力系统综合自动化技能实训考核平台

电力系统微机保护综合实训装置

电力系统自动化实训平台

电气设备及二次部分实训考核装置

电机及电气技术实验装置

电机电力电子及电气控制技术实验装置

电机及电气技术实验装置

大功率直流调速系统实训考核装置

电机装配与运行检测实训考核设备

电机电力拖动及电气控制实训装置

电机拖动及自动控制系统实验台

电机及电气控制实验装置

电子创新综合实训平台

电工电拖综合实训平台

电机控制实验台、电机PLC控制实验装置

摇臂钻集合实验台,机床电气控制技能实训考核装置

新型智能化电类实验通用平台

直流设备检修工技能实训考核装置

电机变压器维修检测实训室方案

电机及拖动实验台

电工操作实操台,网孔型电工技能实训考核装置

电气安装实训装置

电工电子综合应用创新实训装置

电子焊接装配实训室设备、电子焊接装配生产线建设方案

电工电气实训考核装置

电工电子实训台

电机拖动与调速系统实训装置

电气控制综合实训室

电子自动控制系统模拟装置

电子技术综合实验装置

电子技术综合实训平台

网孔型高级维修电工实训设备,网孔型中级维修电工实训设备,网孔型初级维修电工实训设备

高级电工电拖实训考核柜、中级电工电拖实训考核考核柜、初级电工电拖实训考核考核柜

高级维修电工实训室,中级维修电工实训室,初级维修电工实训室

电力拖动实训台

电工基础及基本技能实训台

电机拖动实训设备

电子技术实验实训室设备

电工电子实训台

机床电气控制与PLC实训室建设

供电技术实训装置

电力拖动与控制技术实训装置

电力电子及电气传动实验台

电力技术控制系统实训演示设备

高级电工实训设备、中级电工实训设备、初级电工实训设备

电力自动化仪表及过程控制实训平台

电力系统继电保护实验台

电气控制实训室设备

电气控制技术实验装置

维修电工实训考核装置

维修电工实验柜

维修电工实训装置、维修电工技能操作台

高级维修电工考核实训台(单面双组型)

电气安装与维修实训考核装置,上海硕博真的合适_应用教学_培养实用型人才

电工电力电子实训平台

电子实验台、电子电工技术实验台、电子实训台,电机拖动实验台,电力拖动实训台

工厂供电综合自动化实训装置

供配电实验室设备,电气工程综合实训设备

电工基本操作技术实训室设备

机电驱动实训设备

电子产品装配实训室

电气控制技能实训考核装置

电气安装与维修实训考核设备

电子焊接防静电实训台

电子产品装配与调试生产线

多功能物料分拣实训系统

模拟电路实验装置

港口电气及自动化实训、船舶电动控制仪表实训、船舶工业实验设备实训

电机与变压器综合实验装置

电力拖动.PLC技能实训装置,电力拖动、PLC实训装置

高级维修电工综合实训装置(附件)为竞赛考核平台

高级电工职业技能鉴定综合实训考核装置

电力继电保护实验装置

电力自动化及继电保护实验台

电力拖动(工厂电气控制)实验装置

维修电工实训考核装置,上海硕博可以期待

高级电工技术实验台,电工电子实验室

电器装配实训室装置

电力电子与电力传动专业课程

电力电子技术实验室设备

电气安装与维修实训考核装置

自动化综合实训装置

高级维修电工实训考核装置

电工实训考核装置简介,电气装配实训台注意事项

高性能高级维修电工技能培训考核装置

电工·电子技术创新设计综合应用实训装置基本内容简介

电工电子技术创新设计综合应用实训装置

(初级)电气动力设备安装调试技能实训装置

(中级)电气动力设备安装调试技能实训装置

电气照明设备安装调试技能实训装置

高性能电工技术实验台

电工技术综合实验装置

数字电路实验装置

模拟电路实验装置

电工技能实训考核装置

供配电技术实训室设备、供配电实验室设备

高级电工实操柜,中级电工实操柜,初级电工实操柜

高级电工技术实训考核装置

中级电工技术实训考核装置

初级电工技术实训考核装置

电工综合训练装置

电工实训装置

电工实验装置

电工电子综合实验装置

电工电子电拖实训装置

电工·电子技术实训装置

现代高级电工电拖实训考核设备

维修电工电气控制实训考核装置

仪表及照明单三相电机控制实训考核装置

基本电工技能实训装置

现代电气控制应用实训设备

通用电工实验台,通用电工技术实训台

通用电子实验台

通用电工电子实验台

通用电工电子电力拖动实验台

通用电工电子电力拖动带直流电机实验台

电工、电子、电力拖动(带直流电机、三相可调)实验装置

通用电力拖动实验室成套设备

通用电力拖动实验室成套设备(带直流电机实验)

通用电工电子 电力拖动 直流电机实验室设备 (四合一)

现代电气控制系统安装与调试实训装置

电工·电子·电拖创新实训室设备

现代电气控制综合实训装置

电工技术实验装置

立式电工电子实验装置

智能型电工电子技术实验装置

智能型电工、电子、电力拖动综合实验装置

智能型电工、电子、电力拖动综合实验装置(带PLC实验)

智能型电工、电子/电拖、PLC、单片机综合实验装置

智能型电工、电子、电拖、PLC、变频调速综合实验装置

电子产品装调一体化创新实训装置

电气装配与工艺实训装置(单面双组型)

电气装配实训台(单面双组型)

机床PLC电气控制实训考核装置

电气装配实训台

电气控制实训装置

高性能电工技术实验装置

高性能电工电拖实验装置

高性能电工、电子、电力拖动、PLC、变频器实训装置

高级电工技术实验台

高性能电工电子实验台

高级电工电子电拖综合实验台

维修电工技能实训考核装置(两面四组型)

初级电工、电拖实训考核装置(柜式)

中级电工、电拖实训考核装置(柜式)

高级电工、电拖实训考核装置(柜式)

高级维修电工及技能培训考核实训装置、中级维修电工技能培训考核装置、初级维修电工及技能考核实训装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级维修电工技能实训考核装置

仪表照明实训考核装置

高级维修电工实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级技师维修电工实训考核装置

维修电工电气控制技能实训考核装置

中高级维修电工及技能培训考核实训装置(电工考证实训设备)

高级电工实训考核鉴定装置

智能型现代电气控制实训考核装置

高性能初级维修电工及技能培训考核实训装置

高性能中级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置

电工电子综合应用创新实训装置

高级电工、电拖、PLC实训考核装置

高性能初、中、高级维修电工技能综合实训考核装置

机电专业实训室、机电系实训室建设方案

自动加工与装配生产线实训考核设备

机床电气技能实训考核鉴定装置

现代电气控制系统安装与调试实训考核装置

模电、数电、电力拖动实验台

维修电工实训考核柜(柜式、双面型)

双面网孔板维修电工技能实训考核装置

高级电工电子实验装置

维修电工电工维修技巧

维修电工电气控制技能实训考核装置

维修电工通用型实训考核实训装置

维修电工排故培训考核装置

电工基本技能综合实训设备

维修电工实训装置(网孔板单面双组型)

电工电子技术·电力拖动实训考核装置

电子技术实验教学平台

电子技术综合实训考核装置

电工电子技术实训考核装置

电工实训装置

电工电子实验装置

电工电子电力拖动实验装置

电工电子电力拖动实验装置(带PLC实验)

电子产品装调与智能检测实训考核装置

电子工艺实训考核装置

电子工艺综合实训装置

电子工艺实验考核装置

电工技能及工艺实训考核装置(网孔板)

《机床电气控制与PLC实训装置》

电子产品焊接装配实训台

维修电工实训考核系统

电子实验室设备

电工电子综合实验装置

电测仪表工培训考核装置

高压配电操作实训室设备

低压配电操作实训室设备

电机电力电子与交直流调速实验台、电机电力电子与电气传动技术实验装置

智能变配电系统实验开发平台

10KV/400V高低压配电操作实训室设备

高低压配电实验实训装置

低压供配电技术实训设备

低压配电成套实训装置

低压配电操作实训室设备

工厂供电技术实训装置

35kV变电站及10kV供配电系统倒闸操作屏

变配电室值班电工技能培训考核系统

供配电所实训装置

电力系统继电保护实验室设备

电力系统微机线路保护实训考核装置

电力系统继电保护工培训考核平台

电力系统自动化实训平台

水电站技能实训设备

电机及自动控制实验装置

高级维修电工实训设备

维修电工中级技能实训设备

初级维修电工实训设备

电气安装与维修实训考核装置

电气动力设备安装调试技能实训装置

电力系统综合自动化教学实验装置、变电变电站综合自动化实验装置、电力自动化与PLC自动装置

维修电工与PLC实训考核装置(双工位)

电气系统安装与调试实训装置

维修电工技能实训考核台

高级技师维修电工实训装置

维修电工技师、高级技师技能实训考核装置

维修电工仪表照明实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

维修电工电气控制技能实训考核装置

电工实训操作实操台

安全用电实训考核装置

新能源发电实训设备

电工、模电、数电、微机接口及微机应用实验设备(适用于高校、大专、职业学院)  更多产品>>

数电模电实训设备、数电模电实验设备

模拟 数字电子电路微机接口 微机应用综合实验室设备

信号与系统·控制理论·计算机控制技术实验台

模电、数电、通信原理教学实验装置综合实验台

模电、数电、现代通讯原理实验室成套设备

高级模电、数电综合实验台

模电、数电、高频电路综合实验台

模电、数电、自动控制综合实验台

模电、数电、单片机实验开发系统综合实验台

电工电子基础实验室、电工电子实验室、电工电路实验室、电子装配实验室、电子技术实验室

电工实验台

模电.数电实验台

电工、模电、数电实验台(三合一)

电工、模电、数电、电气控制实验台(四合一)

电工、模电、数电、电气控制(带直流电机)实验台(五合一)

电机拖动及电力电子技术创新实验实训装置

电力电子技术及电气传动实训装置

电力电子电气自动控制技术实训装置

电机及电气技术实验装置

电力电子技术实训台

电力电子技术实训装置

电力电子及电机拖动综合实验装置

电力电子技术及电机控制实验装置

电力电子及电气传动实训装置

电力电子技术实验装置

电机及拖动控制实训柜,电机拖动控制实训考核装置

电力自动化及继电保护实验装置

DSP原理及电机调速实验系统

现代电工技术实训考核装置

现代电力电子技术实验设备

电工电子电气技术实训装置

电机拖动及电气控制技术实验装置

电机维修及检测实训装置,控制微电机综合实验装置,电机拖动实训设备

电机原理及电机拖动实验系统

电机维修及检测实训设备

电机及电气技术实验(实训)装置(电机综合类)

电机及电气技术实验装置

电气动力设备安装调试技能实训装置

自动控制技术实验室,自动控制理论实验室

电子技术应用、应用电子技术实验室

电力电子技术及电机控制实验装置

电工电子综合应用创新实训装置装置

电机拖动与控制技术实验室

电工电子相关实验教学设备

电子装配实训台,电子基本技能实训设备

电机及电气技术实验装置

电力电子技术实训装置

电子技术综合实训考核装置

电子、单片机技术综合实训考核装置

电子技术及传感器综合实训装置

电子技术综合实训平台

电子应用技能实训考核装置

电工技术实训装置

电工电子技术实验台

电工、模电、数电、电力拖动(带直流电机)实验与实训考核台电工维修实训设备  更多产品>>

模电、数电实验与技能实训考核台

电工、模电、数电实验与技能实训考核台

通用电工、电子、电拖实验与电工、电子、电拖技能实训考核实验室设备

电工、模电、数电、电力拖动(带直流电机)实验与技能实训考核实验室设备

工厂电气控制实验、实训考核实验室成套设备

电工技能实训与考核实验室成套设备

电工·模电·数电·电拖·单片机·PLC·传感器技术综合实训考核装置

电工、模电、数电、电气控制、PLC可编程控制综合实验装置

电工、电子、电拖(带直流电机)实验与电工、电子、电拖技能实训考核实验室设备

电气装配与工艺实训台

网孔型电工电子技能及工艺实训考核装置

网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置

维修电工仪表照明实训考核装置

初级工实训台、中高工实训台、高级工实训台

网孔型通用电工实训台

电力拖动工厂电气控制技能及工艺实训考核装置、网孔型电工电子电力拖动变频调速PLC装置

高性能电工电子电拖及自动化技术实训与考核装置

高性能电工技术实训考核装置、高性能电工电子技术实训考核装置、高性能电工电子电力拖动技术实训考核装置

电子技术综合实训考核装置,电工电子技术实训考核装置,电工电子技术·电力拖动实训考核装置

电力拖动·PLC技能实训装置、电力拖动技能实训考核装置

电路分析基础课程设计实验室设备

电路原理与模拟电路综合实验箱

SAE数电/摸电/EDA综合实验系统

三相电路的实验箱

电工电路技术实验箱

太阳能教学实验箱

8086KB微机原理与接口实验箱

自控原理及计算机控制技术教学实验箱

新型计算机组成原理实验箱

计算机组成原理基础实验箱

计算机设计综合技能试验箱

A865微机原理与单片机实验箱

微机控制与仿真实验实训室

嵌入式实验开发系统

模拟电子技术实验箱

数字电子技术实验箱,设计型(基础型)

自控原理及计算机控制技术实验平台

创新单片机实训箱

EDA实训室、EDA实验开发箱

电路实验室介绍、电路实验室设备

DSP实验开发系统

E216SOPC系统综合开发平台

超强型计算机组成原理与系统结构实验箱

高频电路实验箱

电路原理实训室设备

51单片机实验箱

STM32单片机实验箱

单片机与组态综合实验系统

单片机与MCGS组态综合实验系统

单片机、微机原理及接口技术二合一实验箱

自控原理实验箱

自控原理与计算机控制实验箱

超强型计算机组成原理实验箱

八位、十六位计算机组成原理与系统结构实验箱

微机原理与接口技术实验室

模拟电路实验箱

数字电路实验箱

数字模拟电路实验箱

模数电二合一试验箱

电工技术实验箱

电子技术实验箱

电路原理实验箱、数字电路实验箱

模拟电路技术实验箱、数字电路技术实验箱、电工技术实验箱

电路分析基础实验

电路分析实验箱、电路原理实验箱

运动控制实训平台、CPTH超强型计算机组成原理与系统结构实验仪

移动通信系统

现代交换系统方案

数字通信技术实验系统方案

通信原理实验系统方案

通信与信号处理实验箱

通信系统创新实验平台

通信技术,电气工程实训

信号与系统综合实验箱

移动通信系统、通信原理实验平台

程控交换综合实验箱

通信原理综合实验箱(增强型)

光纤通信教学实验系统

光纤通信综合实验箱

高频电子线路实验箱

通信原理综合实验箱

现代通信技术实验平台

通信原理实验箱

PLC可编程控制器实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

交流电路实验箱

直流电路实验箱

单片机实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

通信实验箱、移动通信实验箱,通信原理实验箱、PLC可编程控制器实验箱,光纤移动实验箱、电工技术实验箱

智能通用电工、电子、电力拖动实验室设备(适用高校、专科、职业学院、中专、技校、职校 )

电力拖动实训平台

电机拖动及控制实训设备

电机与拖动实验室设备及装置

通用智能型电子实验与技能实训考核台

通用智能型电工实验和电工技能实训考核台

通用电子实验与电子技能实训考核实验室设备

通用智能型电工、电子、电拖实验与技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台维修电工实设备   更多产品>>

电工电子技术实训装置

电工技能实训考核台

电子技能实训考核台

电工、电子技能实训考核台

电工、电子、电力拖动技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台

电气控制实训装置(单面双组型)

电气实验实训室,主要服务机械制造自动化电工维修考核设备 更多产品>>

SB-528立式电工实验台

SB-528立式电工、模电、数电实验台

SB-528立式电工、模电、数电、电气控制实验台

SB-528立式电工、模电、数电、电气控制(带直流电机)实验台

SB-528E立式电工·模电·数电·单片机综合实验装置

立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置

智能型电工电子电拖PLC单片机综合实验装置

高级电工模电数电电力拖动实验设备、电工电子实验室设备、电工电子实验室、电力拖动实验台

电力拖动(工厂电气控制)实验装置

高级电工实验室成套设备(带功率表、功率因数表)

高级模电、数电实验室成套设备

021-61482202 021-61482206
