2024年9月2日

SBZCX-780G电机拖动实训平台

电机拖动实训平台,电机拖动及控制技术实验装置、电机拖动及控制技术实验平台承担电气工程院校电气工程及其自动化和自动化专业《电机与拖动》课程实验教学任务，实验内容包括基本的交直流电动机的启动、调速和制动，发电机，变压器的空载和负载实验；同时可以开设一些综合性的电机控制实验，也可以作为电机与拖动和电气控制课程设计的基础平台。
电机与拖动实验装置设计合理，是集测量显示、电动机控制功能于一体综合性实验室，电机与拖动实验室不仅能作为电气工程、自动化类专业的教学实验平台，而且还能作为学生对电力拖动运动控制系统的开发平台。该实验装置中配有过电流保护、过电压保护和报警记录仪等保护装置比较完善的安全实验台。

一、电机拖动及控制技术实验设备概述

电机拖动及控制技术实验平台综合了目前我国高等院校"电机学"、"电机与拖动"、"电机控制"、"工厂电气控制"等课程实验大纲的要求。特别适用于高等院校现有的电机、电气技术实验设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，为教师或研究生开发新实验或进行科学研究工作提供良好的实验条件。

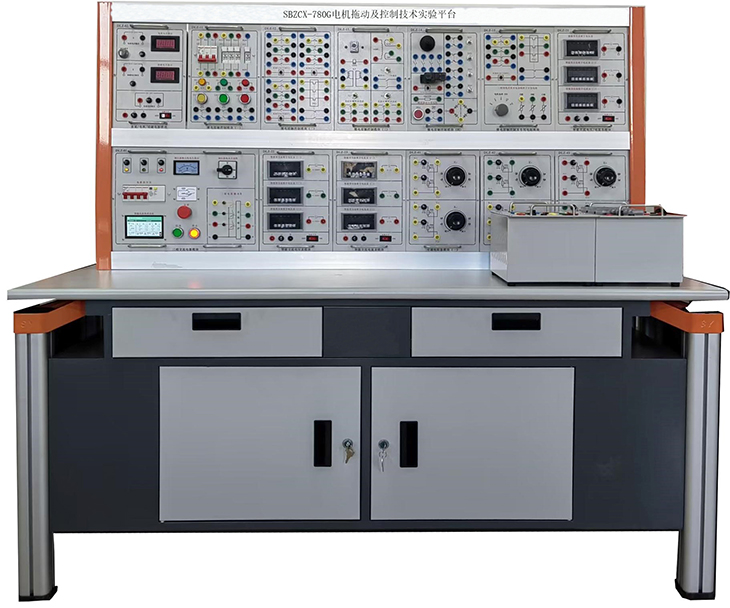

（电机拖动及控制技术实验台结构参考图片，具体以实物挂件配置为准，也可按客户要求定做）

（部分电机示例）

二、电机拖动及控制技术实验装置特点

1、综合性强:本装置挂件配齐时可完成目前国内各类院校电机学，电机拖动及电气控制学科课程的全部实验项目。

2、适应性强:能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。

3、整套性强: 从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配置。

4、直观性强: 各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。

5、科学性强:装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源；实验噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了加深理论知识外，还为学生走向社会打下良好的基础。

6、开放性强 :控制屏供电隔离（浮地设计），并设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。

三、技术性能

1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量：＜1.5KVA

4、重量：180Kg

5、外形尺寸：160×70×160cm3

四、电机拖动及控制技术实验设备的配置介绍

1、DQ01电源控制屏(铁质喷塑结构)

(1) 交流电源：提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），可调交流电源输出处设有短路保护技术。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。

(2) 高压直流电源两路：提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源（内设过载保护措施）各一组，并设有直流数显电压表及切换开关。

(3) 人身安全保护体系

1）设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；

2）设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。实验连接线及插座，采用全封闭结构，使用安全、可靠、防触电。

3）设有电压型漏电保护器，控制屏若有漏电现象，即切断电源。

4）实验连接线及插座采用全封闭结构，使用安全、可靠、防触电。

2、DQ02实验桌

1、实训桌采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。

2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；

3、实训储物柜采用冷冲压钣金一体成型，封闭式结构，表面静电喷涂；柜体设有双门柜用于放置实训挂箱，设有二个抽屉用于放置实训导线和指导书等。

3、DQ03-1固定电机导轨、1024光电编码器测速系统及数字转速表:包括欧姆龙光电测速系统及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间可靠同轴连接，电机运行噪声小，实验参数典型，能较好满足实验要求。测速系统采用高精度光电编码器测速系统，克服了用测速发电机测速线性度差，测量不精确等缺点。

4、DQ05三相组式变压器（三只相同的单相变压器组成，原边220V/0.35A，副边55V/1.4A）。

5、DQ06三相芯式变压器:提供三相芯式变压器一个（该变压器有2套副边绕组，原、副边绕组的电压为127V/63.6V/31.8V）。

6、DQ07直流复励发电机（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，绝缘等级E ）。

7、DQ09直流（他）并励电动机（（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，绝缘等级E ）

8、DQ10三相鼠笼式异步电动机（Un= AC3800V/220V，接法 Y/Δ，转速 1420 RPM，功率100W ,电流0.5A，绝缘等级E）

9、DQ11三相线绕式异步电动机（Un=AC220V，接法 Y，转速 1380RPM，功率100W ,电流0.6A，绝缘等级E）

10、GDQ12线绕式异步电机起动与调速电阻箱:提供0、2、5、15、35五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。

11、DQ14 三相同步电机:作电动机时，220V/Y、0.35A、90W、1500r/min；作发电机时，220V/Y、0.45A、170W、1500r/min。

12、DQ15单相电容起动异步电动机:（Un=AC220V，转速 1400 RPM/min，功率90W ,电流1.45A，启动电容35uF ，绝缘等级E）

13、DQ19校正直流测功机（（Un=220V、IN=2.2A、PN=355W、n=1500r/min，绝缘等级E）

即可作电动机又可作测功机，做电动机使用时，可作为发电机的原动机，也可用于拖动电动机完成四象限测试；作测功机使用时，由于电机经特殊设计，容量是被测电机的2～3倍，并经精密仪器校正，能很好的完成被测电机的加载输出转矩的测试。

14、DQ22直流数字电压、毫安、安培表(三只)直流数显电压表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围0-300V。手动量程为：2V、20V、300V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。

直流数显毫安表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。

直流数显电流表一只，测量范围0～5A，三位半数显，精度为0.5级，具有短路保护功能。

15、DQ25单三相智能型功率、功率因数表:由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。能同时测量两路单相功率P1、P2，三相功率等于两路功率之和（两表法测量三相总功率）。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。

16、DQ26三相可调电阻器(三组90Ω×2/1.3A/150W瓷盘电阻)

17、DQ27三相可调电阻器(三组900Ω×2/0.41A/150W瓷盘电阻)

18、DQ29可调电阻器、电容器

提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。

19、DQ31C熔断器及开关板:由熔断器部分和两个三刀双掷开关、一个双刀双掷开关组成。

20、DQ32 旋转灯，并网开关，同步机励磁电源:由并网用的三组相灯<黄、绿、红各两只>,一组并网开关和一组同步机励磁电源<8～40V/2.5A可调>组成。

21、DQ44数/模交流电流表:由三只数字交流电流表和一只指针式精密交流电流组成。测量范围0～5A，精度0.5级，三位半数码显示。指针式精密交流电流表一只，采用带镜面、双刻度线表头（不同的量程读取相应的刻度线），测量范围0～5A，分0.3A、1A、3A、5A四档，精度1.0级，直键开关切换，设有超量程指示，告警等功能。

22、DQ45数/模交流电压表:由三只0-450V数字交流电压表和一只指针式精密交流电压表组成。

指针式精密交流电压表1只，采用带镜面、双刻度线表头（不同的量程读取相应的刻度线），测量范围0～500V，分10V、30V、100V、300V、500V五档，输入阻抗1MΩ，精度1.0级，直键开关切换，每档均有超量程告警、指示功能。

23、实验连接线:实验连接线：根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。

序号	编号	名称	数量
1	DQ01	电源控制屏	1套
2	DQ02	实验桌	1张
3	DQ03-1	固定电机导轨、1024光电编码器测速系统及智能数显转速表	1套
4	DQ05	三相组式变压器	1件
5	DQ06	三相芯式变压器	1件
6	DQ07	直流复励发电机	1台
7	DQ09	直流并（他）励电动机	1台
8	DQ10	三相鼠笼式异步电动机	1台
9	DQ11	三相线绕异步电动机	1台
10	GDQ12	三相线绕异步电机启动调速电阻箱	1件
11	DQ14	三相同步电机	1台
12	DQ15	单相电容起动异步电动机	1台
13	DQ19	校正直流测功机	1台
14	DQ22	直流数字电压、毫安、安培表(三只)	2件
15	DQ25	单/三相智能功率、功率因数表	1件
16	DQ26	三相可调电阻器（每组90Ω*2/1.3A）	1件
17	DQ27	三相可调电阻器（每组900Ω*2/0.41A）	1件
18	DQ29	可调电阻器、电容器90Ω2/1.3A、900Ω2/0.41A	1件
19	DQ31C	熔断器及开关板	1件
20	DQ32	旋转灯，并网开关，同步机励磁电源	1件
21	DQ44	数/模交流电流表	1件
22	DQ45	数/模交流电压表	1件
23		实验连接线及配件	1件
24	配套教学软件资源包	正版3D辅助教学仿真软件共1套网络版40个接点（1）电工作业培训教学软件（包含用电安全与触电急救）（2）电机与变压器仿真教学软件（3）电力拖动仿真教学软件（4）机床电气线路仿真教学软件（5）三菱PLC与变频器仿真教学软件
25	学生凳	四脚钢质方凳，绝缘高密度板	2只
