[产品型号]：SB-HW25 [产品名称]：恒温恒湿机组系统模拟实验装置 [价格]：元 [在线客服]：

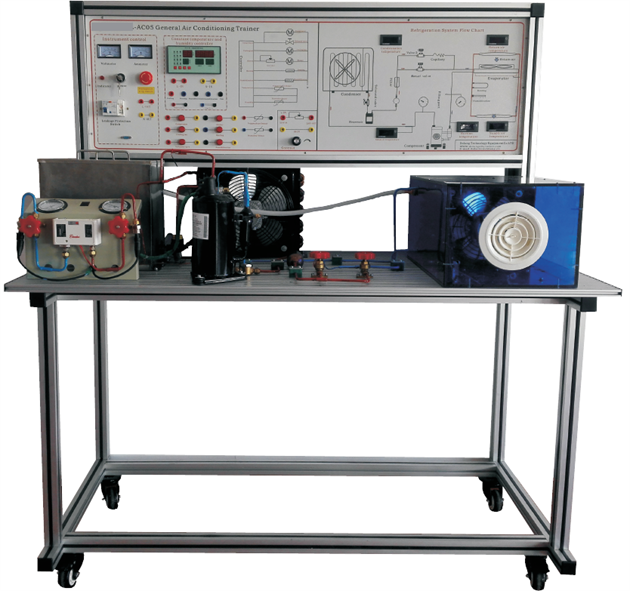

SB-HW25恒温恒湿机组系统模拟实验装置

一、概述

"恒温恒湿机组系统模拟实验装置"是采用直流式空气处理系统，并配置压缩机、风冷冷凝器、蒸发器、加湿器、电加热器和风管等真实部件，可测量压力、温度、湿度等过程参数。通过对本装置的实验，能使学生熟悉直流式系统的空气处理过程，并得到热工测量和计算的基本训练。本装置适用于"制冷空调原理及应用"、"制冷空调技术"、"建筑电气控制技术"等课程的实验教学。

一、装置特点

1、安全保护齐全：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护

2、直观性好：装置直观展示了恒温恒湿机组空气调节系统的结构，风道采用有机玻璃面板，可清楚地看到空气循环系统的组成部件

3、恒温恒湿空调采用大风量，低焓差的送风方式，以保持较小的温、湿度均恒性。而普通家用空调送风方面力求舒适。一般恒温恒湿空调送风量为普通家用空调送风量的2~3倍。

4、因湿度快速变化，机组需要频繁除湿，而恒温恒湿空调采用制冷除湿方式，所以要求空调制冷系统能频繁启动，对制冷系统要求非常高；而家用空调压缩机不能频繁启动，设置有压缩机三分钟停机保护。

5、实验台面板上喷绘有恒温室恒湿机组制冷流程图，

6、采用了二用节流方式：1.手动节流，2.毛细管节流

7、可选择电子膨胀阀节流方式

8、提供软件可监控电压，电流，频率，功率，功率因数，压力，流量等的，可实时显示在PC上，并可打印。

9、空调的主要电气可手动连接，具有很好的动手性,连接线采用专用的D4连接线。

技术性能

1.输入电源：单相三线 AC220V±10% 50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.制冷剂：R22

4.装置容量：＜1.5kVA

5.重量：100kg

6.外形尺寸：150cm×60cm×130cm

二、实验装置的基本配置及功能

1.控制台

采用工业铝型材结构和亚光彩色喷绘结构，造型新颖。最上层布置空气循环系统，可直观展示空气处理机组结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。

2.交流电源

单相三线220V交流电源供电，经漏电保护器，通过启、停开关控制总电源

3.测量仪表

(1)4-20MA温湿度传感器2只，为了能够直观地读数，将各组温湿度信号取出温度测量范围为：-40℃～+120℃

湿度测量范围为：0%～100%

(2)真空压力表2只（精度2.5级）

量程分别为-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分别实时测量制冷系统低压侧、高压侧、和蒸汽发生器的压力

4.控制仪表

(1)压力控制器1只

实时监测制冷系统低压侧压力、高压侧压力和蒸汽发生器压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源

序号	名称	名称	数量
1	压缩机1P		1套
2	液视镜		1套
3	冷凝器		1套
4	蒸发器		1套
5	风机		1套
6	高压表	面板	1套
7	低压表	面板	1套
8	风机		1套
9	手动膨胀阀		1套
10	过滤器	3/8	1套
11	毛细管，		1套
12	温度表	I900	1套
13	多功能软件		1套
14	压力传感器	3PM-4-20MA	2套
15	高低压控制器		1套
