[产品型号]:SB-3H3 [产品名称]:商用电冰箱实训装置(无霜) [价     格]: [在线客服]:

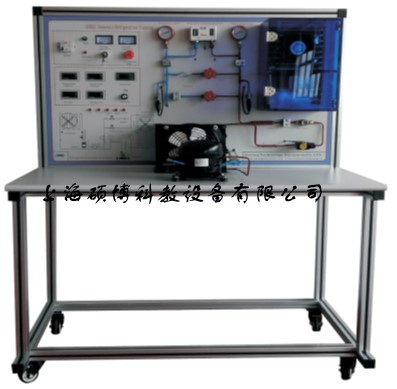

SB-3H3型商用电冰箱实训装置(无霜)



一、产品概述:
  本装置敞开式设计,安装有制冷管路设备,配各种电路原理图实训板,并将电路所需的电器元件安装在实训板上,学生可根据电路原理图的要求进行制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等。提供商用电冰箱电气控制线路的实际工业用电器,形象直观,可靠性好,使用寿命长, 可自行连接线路,并任意设置故障点。适用于技工院校、职业学校作为制冷基本技能的实训。


二 特点
1、 实训装置直观展示了直冷式冰箱的系统结构、工作原理,可以清楚的观测到制冷循环系统结构及主要部件的实物,便于教学演示讲解及学生对课本知识的理解掌握。此外,管路中设有视液镜可观察制冷剂状态;各段管路采用颜色标示,方便学生识别,其中高压管路为红色,低压管路为蓝色。
2
、 实训柜集商用无霜式式电冰箱于体,电冰箱系统真实完整,结构清晰、紧凑,与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式式电冰箱实训的要求
3
、 系统采用真实的制冷机组(压缩机、翅片冷凝器),与实际装置接轨。
4
、 装置设有商用间冷式冰箱电气控制线路接线区域,可完成不同方式的运行模式,有利于学生将理论应用于实际,并培养学生实际操作动手能力。
5
、 可设置模拟故障,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行五、排故。有利于开展技能鉴定、考核工作

6、手动节流阀:管道系统中设置了一个手动膨胀阀,实验时可模拟制冷系统中的流量开度,观察制冷功率的效果。

6、模拟风冷化霜系统,配置有一套模拟化霜电路,可模拟加热,实验性强
7
、随机配置有一套的,制冷工具,可完成制冷系统中的,抽真空、加制冷剂,处理冰堵,制冷效果不好等现象

8、配套有一套高低压力控制器,可以保护学生在实训时中系统压力过高、过低的保护

三、主要技术参数:
1. 输入电源:AC220V±5% 50Hz
2.
装置容量:<0.2KVA
3.
环境温度:-5℃~40℃
4.
相对湿度:≤90%25℃
5.
外形尺寸:1200×600×1700mm
6.
制冷剂类型:R600A

四、产品组成
1. 商用无霜式电冰箱制冷系统
实训台提供1/9匹冰箱制冷压缩机QD6085W 0.65A R12)、直冷式蒸发器(铝复合板吹胀式蒸发器及下蒸发器、、冷凝风扇照明灯及门开关双金属片热保护继电器、PTC启动器、重锤启动器、毛细管。
2
.仪表
1)交流电压表1只:测量范围0250V,精度1.5级,用于监测电源电压。
2)交流电流表1只:测量范围03A,精度1.5,用于观测系统启动电流及正常工作电流。
3)温度表4只:采用PT100传感器,三位半数显,可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。
4)真空压力表2只:测量范围为-0.10.9MPa-0.11.5MPa,可显示系统低压侧、高压侧的压力。
3.
模拟冷藏箱体:分成冷藏和冷冻两个,保温效果显著,温度可自动控制,排除教学机不能停机的的麻烦。

4、铝型材实训桌子一套: 1200×600×1700mm,面板为铁质彩色喷绘,桌子 由4040铝材构建而成

五、工具配置

序号

货品名称

货品型号

单位

数量

备注说明

1

胀管器

2000

1


维修双表

CT536

1

( 包 括 三 色 加 液 管 ) 红 , , 兰 色 , 1 条。

2

真空泵

FL1L

1


3

制冷剂钢瓶

F12

1

1KG

公英转换接头

2

公制/英制

六、配置表

序号

名称






1

压缩机1/2


1




2

液视镜


1




3

冷凝器

2*4

1




4

蒸发器

1




5

低压表

立式

1




6

轴流风机

110MM

1




7

手动膨胀阀

1/4

1




8

过滤器

3/8

1




9

储液器

1/4

1




10

毛细管,


1




11

温度表

I900

4




12

有机玻璃箱

两层





13

双路温控器

电子





七、 实训内容
1
初级技工基本技能实训
1) 专用工具的操作
2) 制冷系统管件焊接
3) 制冷系统试压及检漏
4) 制冷系统抽真空及充注制冷剂
2
中级技能实训(设计、安装、调试及检修)
1) 电冰箱电气线路器件的认识和测量
2) 商用冰箱电气控制线路接线及系统运行
3)商用电冰箱维修实训及故障分析
3
电冰箱故障检修
1) 复合门开关公共端开路
2) 门开关开路
3) 温控器开路
4) 压力控制器的使用
5) 系统脏堵
6) 系统冰堵
