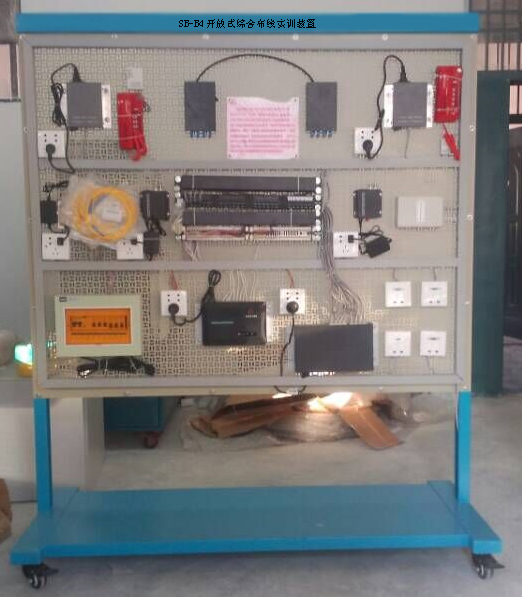

SB-B4开放式综合布线实训装置
一、设备配置参数
1、设备应有开放式网孔开型台架、网络设备、高级喷塑钢型材支架、网孔挂板、电源控制器、单口面板、双口面板、双口面板、超五类非屏蔽RJ45插座模块、超五类非屏蔽RJ11插头、超五类非屏蔽RJ45插头、光纤插座（SC）、光纤插座（LC）、插座模块面板支架、超五类24位RJ45插座、管理线盘、光纤分线盒（4芯）、托架、光纤跳线、语音跳线、数据跳线、光纤适配器、110式100回线高频接线模块盘、IDC语音模块、五类1对UTP线缆、五类25对UTP电缆、110型接线工具、交换机、光纤收发器、网络测试仪、实训考核系统、辅材及工具等组成。
2、能够使学生完成设备与信息盘间的安装与布线、进线水平间子系统的敷设及建筑物子系统中光缆的敷设等项目，并可通过垂直子系统对系统进行拓展，综合其它管理级别的设备，从而掌握其根本技术要点。
3、电源：AC220V±5%、具有漏电保护
4、外形：1580㎜×680㎜×1900㎜。
二、完成的训内容
1.了解设备间子系统实践；
2.了解工作区子系统实践；
3.了解管理区子系统实践；
4.了解配线区子系统实践
5.了解干线（垂直）子系统实践
6.了解水平子系统实践
7.了解干线子系统实践；
8.网络评测与连接实践；
9.门禁的接线
10.考勤的接线
11.独立模块的独立认识、接线；
12.数据模块、语音模块、光纤模块制作实践；
13.数据、语音安装调试实践；
14.数据、语音通信、交换传输实践；
15.系统整合的接线、设置、操作和演习
16.交换机、光纤收发器网络测试仪的实践
三、主要设备列表
|
序号 |
名称 |
型号 |
数量 |
|
1 |
实训屏 |
1580*680*1800 |
1 |
|
2 |
光纤插座（SC） |
|
4个 |
|
3 |
光纤插座（SC） |
|
4个 |
|
4 |
光纤收发器 |
|
1套 |
|
5 |
光纤适配器 |
|
1套 |
|
6 |
110式100回线接线模块盘 |
|
1个 |
|
7 |
五类1对UTP线缆 |
|
5米 |
|
8 |
网络配线架 |
|
1套 |
|
9 |
五类4对UTP电缆 |
|
5米 |
|
10 |
交换机 |
H3C |
1台 |
|
11 |
IDC语音模块 |
|
20个 |
|
12 |
六类非屏蔽RJ45插座模块 |
|
20个 |
|
13 |
管理线盘 |
|
1个 |
|
14 |
开放式标准机架 |
|
1台 |
|
15 |
网络测试仪 |
|
2个 |
|
16 |
视频光端机 |
|
1套 |
|
