综合型单片机实验系统,单片机实验系统

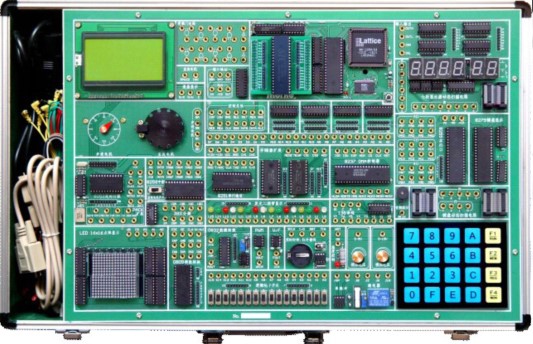

SBDPJX-25综合型单片机实验系统

(一)总体要求

1.所有单片机硬件实验电路模块都必须集成在一个实验电路主板上,完成所有的实验项目。

2.实验箱体采用铝木合金组合材料,ABS塑料包角。

3.能配置单片机和PC机组态综合应用接口,PC机与单片机实时通信,在组态界面上实时显示单片机测控的各项参数;

4.测量功能:虚拟示波器、常用信号源。

5.整机具有独立自主知识产权,无任何侵权项。

(二)★单片机硬件电路组成

1.基础接口电路

1)多路定时计数器8253A

2)可编程并行输入/输出接口8255

3)可编程键盘显示接口8279

4)可编程串行通信接口16C550

5)单片机系统简单I/O口扩展电路74LS273/74LS244

6)看门狗电路MAX813

2. 人机接口电路

18LED发光管输出显示

28位开关量输入模块、8位开关量输出模块。

38个独立的LED数码管。

44×4矩阵键盘电路。

516×16点阵LED模块,由48*8点阵和驱动电路组成。

612864 LCD图形、中文、字符显示模块。

7)主板集成有带触模屏功能的2.4"TFT 彩色液晶显示屏。

8)两路带消抖±5V单脉冲产生电路。

91HZ-1MHZ8路输出固定脉冲发生。

3. 外设执行部件

15V继电器控制、音乐发生器电路。

2)步进电机20BY及直流电机驱动与控制。

3)扬声器驱动电路。

4)蜂鸣器驱动电路。

5)光电测速模块电路。

4. 通信接口电路

1 CH375 USB通信模块 ,支持HOST /SLAVE模式。

2 IRM5000红外无线通信模块

3CAN-Bus通信模块,由SJA1000TJA1050T专用芯片组成。

4 TCP/IP通信模块,含太网芯片RT801932K静态存储器。

5 RS232/RS485接口应用和电平转换电路。

6 I2C串行实时日历/时钟PCF8563

7 I2C串行键盘显示控制器Zlg7290

5. 存储器电路

132K静态RAM 62256

2)串行存储器93C64读写电路

3I2C串行存储器24C02应用电路。

4IC卡读写(24C01)模块电路。

5SST512K FALSH存储器电路。

6SD卡读写电路。

6. 数据转换

1)单路8位数字模拟转换接口DAC0832

288位模拟/数字转换接口ADC0809

3)串行8A/D 转换电路TLC549及其相关电路

4)串行10D/A 转换电路TLC5615及其相关电路

5ISD1730PY语音录放模块、纸盆式电动扬声器及驻极体话筒。

6)数字温度传感器DS18B20,用于环境温度检测。

7.单片机模块

1)配置全功能51单片机仿真系统,RS232/USB通信方式,不占用微控制器软硬件资源;CPU的口线全开放。

2)STC89C52单片机模块,配在线下载电路和接口。

(三)系统软件配置

1.WINDOWSKEIL C51 软件环境,支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。

2.Small RTOS(51) 1.12.1vR嵌入式操作系统。

3.在线下载软件:STC_ISP_V479

4.支持工业组态软件在单片机控制中的应用接口软件。

5.工业组态软件在单片机控制中的应用实验例程

6.视频培训教程。

(四)实验资料

1.配套单片机实验指导书。

2.所有实验的KEIL C51及汇编样例的电子档源程序(各样例的电子文件,为KEIL C51及汇编两种格式,该电子文件可直接用于调试)。

3. 单片机各种应用实验,在一个主板上必须实现下列实验:P3输入实验,P1输出实验、DS18B20温度检测实验、LED点阵显示实验、控制交通灯实验、步进电机和直流电机闭环控制实验、串并A/DD/A转换实验、8279键盘显示实验、1730语音录放实验、LCD显示实验、16C550可编程异步通讯接口实验、RS232/485串行通信实验、USB接口的应用实验、以太网通信实验、CAN总线通信实验、无线红外接口通信实验、I?C总线实时时钟PCF8563ZLG7290串行键盘、 I?C智能卡应用实验、"看门狗"复位实验、NOR FlashTFT彩色液晶屏及触摸屏的应用实验;

4.工业组态应用实验:含工业组态软件编程实验、工业组态软件在单片机控制中的应用实验,如数据采集、数字电压表、液体混合、工业顺序控制、电机控制等。
