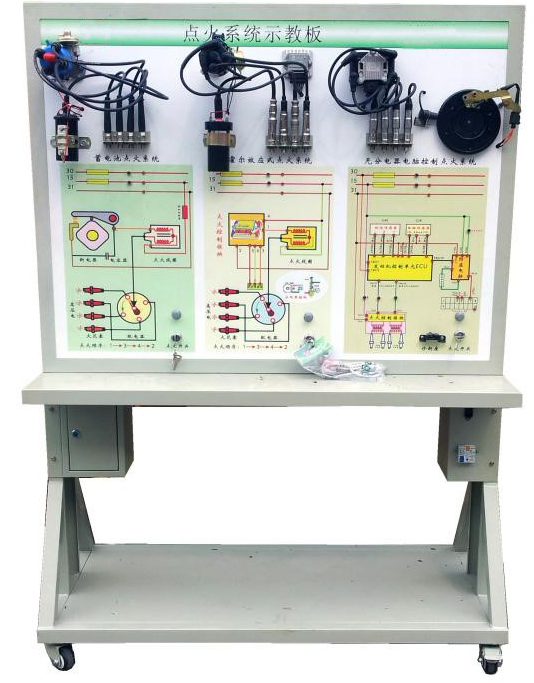

汽油发动机点火系统保养模块教具架
一、产品简介
汽油发动机点火系统保养模块教具架该设备采用全新 三种典型(即：触点式点火系统、霍尔式电子点火系统、无分电器分组点火系统)的发动机点火系统的真实部件，充分展示发动机点火系统的组成结构和工作过程。
适用于中高等职业学校和培训机构对发动机点火系统的结构，工作原理等动态教学演示及故障诊断与排除需求。
二、功能特点
1.真实可运行的三种典型的发动机点火系统，可充分展示触点式点火系统、霍尔式电子点火系统、无分电器分组点火系统的组成结构和工作过程。
2.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析各种点火系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测点火系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码等发动机电控系统自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面， 方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格
外形尺寸：1240×600×1700mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
检测控制面板 |
装有各种检测端子以及彩色电路图和工作原理示意图面板：1200*900*4mm |
套 |
1 |
|
2 |
触点式点火系统 |
含点火开关、点火线圈、分电器、火花塞 |
套 |
1 |
|
3 |
霍尔式电子点火系统 |
含点火开关、点火线圈、点火器、分电器、火花塞、霍尔传感器（大众） |
套 |
1 |
|
4 |
无分电器分组点火系统 |
车型：时超，含发动机控制电脑(ECU)、点火开关、曲轴位置传感器、点火器总成、火花塞 |
套 |
1 |
|
5 |
驱动机构 |
减速电动机，15转/分 |
套 |
1 |
|
6 |
曲轴位置传感器及信号轮 |
原车装置 |
套 |
1 |
|
7 |
保险丝盒 |
|
个 |
1 |
|
8 |
移动台架(带自锁脚轮装置) |
1240×600×1700mm(长×宽×高) |
台 |
1 |
|
9 |
故障模拟与排除装置 |
|
套 |
1 |
