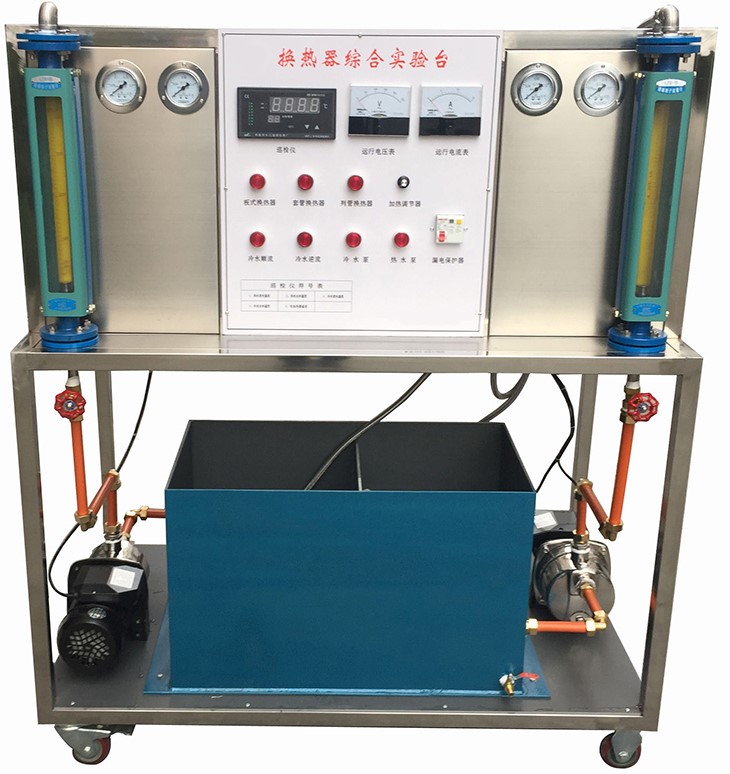

SB-564型换热器综合实验台
一、用途：
1、熟悉换热器性能的测试方法，了解影响换热器性能的因素。
2、掌握间壁式换热器传热系数的测定方法。
3、了解套管式换热器、板式换热器和列管式换热器的结构特点及其性能的差别。
4、加深对顺流和逆流两种流动方式换热器换热能力差别的认识。
5、熟悉流体流速、流量、压力、温度等参数的测量技术。
二、主要技术参数
1、常温、常压下运行；
2、电源电压AC220V
3、不锈钢水泵：370W 流量2.5
m2/h 扬程35米
4、实验台由三种（列管式、套管式、板式）换热器为实验对象，它们分别由电磁阀控制与冷流体和热流体接通和断开，以便进行单独实验操作。对套管式换热器则又设置了四只电磁阀与冷流体连接管路构成了顺流和逆流的切换操作。
6、外形尺寸：1200×650×1500mm
7、实验台材质：不锈钢
8、液体流量：40-400L/h；
三、换热器综合实验设备与附件的组成：
|
序号 |
名称 |
规格型号 |
数量 |
|
1 |
冷水转子流量计 |
LZB－15 |
1台 |
|
2 |
热水转子流量计 |
LZB－15 |
1台 |
|
3 |
温度检测系统
（温度传感器） |
K型 |
5套 |
|
4 |
智能温度巡检仪 |
8路 |
1台 |
|
5 |
压力表
|
|
2只 |
|
6 |
移动式实验台 |
不锈钢 |
1台 |
|
7 |
板式换热器 |
0.11 |
1套 |
|
8 |
套管换热器 |
0.22m2 |
1套 |
|
9 |
列管换热器
|
0.51 m2 |
1套 |
|
10 |
电流表 |
|
1只 |
|
11 |
电压表 |
|
1只 |
|
12 |
调压器 |
|
1套 |
|
13 |
电源控制开关 |
|
1套 |
|
14 |
加热器控制开关 |
|
1套 |
|
15 |
水泵控制开关 |
|
1套 |
|
16 |
电源指示灯 |
|
1套 |
|
17 |
过压指示灯 |
|
1套 |
|
18 |
仪表控制箱 |
|
1套 |
|
19 |
漏电保护开关 |
|
1套 |
|
20 |
漏电保护丝 |
|
1套 |
|
21 |
冷水泵 |
不锈钢370W |
1台 |
|
22 |
热水泵 |
不锈钢370W |
1台 |
|
23 |
流量调节阀 |
|
1套 |
|
