PLC综合实训系统,PLC综合实训装置,PLC实训设备 > 行业新闻工业运动控制技术实训装置

2021年11月12日

PLC综合实训系统,PLC综合实训装置,PLC实训设备

SBPLC-04APLC综合实训系统

1、产品概述

PLC综合实训装置是PLC可编程控制器综合实验设备。做到一机多用、资源共享、便于管理、PLC部分模拟实际工业控制过程中典型的控制对象，它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。产品采用挂箱式，便于实验项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。

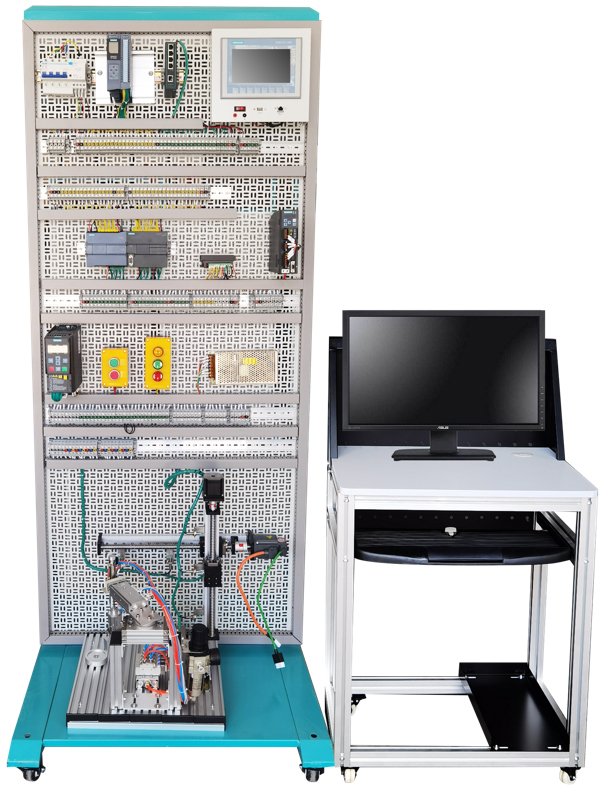

参考图（以实物图为准）

2、PLC综合实训装置主要设备构成

（1）西门子S7-1200可编程控制器(1214C）

1）CPU∶数字量输入

14 路; 数字量输出 10 路;模拟量输入 2 路;高速计数6 路;脉冲输出4 路; 脉冲捕捉输入 14 路;通信端口 1 个，支持PROFINET 通信;供电

2）电压 20.4-28.8VDC

（4）数据可视化单元（KTP700）

西门子触摸屏KTP700∶7寸;分辨率800*480;前面板尺寸214*158mm; 串口、 MPI、PROFINET、USB;2556色;LED;背光;

（5）伺服控制系统（西门子V90）

1) 交流伺服电机：高动态性能；低惯量；带滑键；无抱闸；主题尺寸60*63*123mm ；轴径14mm；轴高 30SH；额定功率 0.2kW; 马力0.54HP ；额定扭矩

1.27Nm ；额定速度3000rpm; 最大扭矩3.82Nm ；最大速度3000rpm ；额定电流2.6A；最大电流 7.8A；扭矩常数 0.49Nm/A；惯量 0.351；IP65；推荐负载惯量于电机惯量比最大 30 倍，增量编码器TTL2500ppr；安装 IBM5。

2）交流伺服驱动器∶ 最大电机功率 0.2KW;额定输出电流 2.6A;最大输出电流 7.8A;电源电压 1/3 AC 200-240 （- 15%/+10%）; 电源频率 50Hz/60Hd （ - 10%/+10% ） ; 电源容量 1.2KVA（1AC），1.1KVA （ 3AC ）; 自冷却; 外形FSB;数字量，4 个输入（NPN/PNP），2 个输出（ NPN/PNP ） ; 通讯，3）电源电缆∶ 1m

4）编码器电缆∶1m; 用于增量编码器TTL2500ppr

（6）多轴运动控制系统

1）一体式变频器（G120C）∶ 额定功率 0.37KW;电压/ 频率AC220V;输入/输出信号4DI/2DO;通讯;RS485，最大100Mbits （全双工）; 输出电流 1.7A;6 路数字量输入;2 路数字量输出;1 路模拟量输入;1 路模拟量输出;集成控制面板∶

2）2 轴直线运动控制系统∶（结构要求采用碳钢材料制作；尺寸：长*宽*高 500*450*100mm；

2、滚珠丝杠与直线滑轨组成的X-Y轴运动平台；

滚珠丝杠装置要求采用工业级产品，机械精度高，直径16MM；直线滑轨要求采用工业级产品，配置高性能滑块2个；有效行程为200㎜；平台尺寸要求：长*宽*高（形成+360）*300*150㎜；

3）电气控制系统∶ 开放式工业机架结构，含成套器件;面板采用网孔板形式，4 只万向轮（2 只带刹车）。可将 PLC、电源、变频器、触摸屏等安放在该平台上，配有空气开关、接线端子、电缆线、辅料，接地可靠，设有漏电等保护装置，安全性符合相关的国标标准，保护学生在实训过程中的安全性。采用工业规范制作，所有接线有标号，便于实训和日常维护。

序号	名称	型号	数量	备注
1	网孔架	H2000W800D800	1
2	PLC主机	1214C	1
3	触摸屏	KTP700	1
4	伺服驱动器	V90	1
5	伺服电机	V90	1
6	变频器	G120C	1
7	2 轴直线运动控制系统		1
8	电脑桌		1
