机械传动创意组合测试实验设备

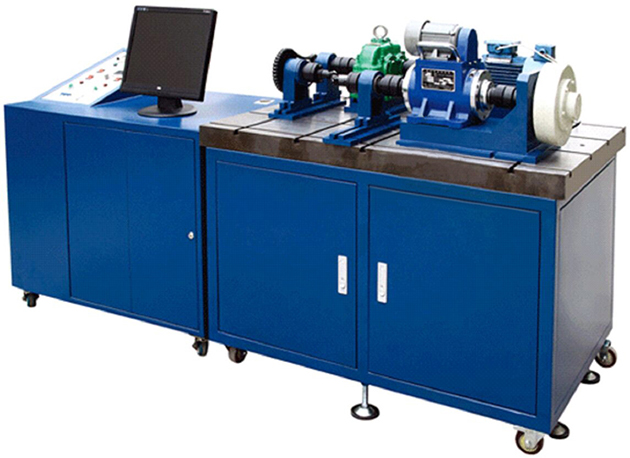

SBJX-CZ型机械传动创意组合测试实验台

机械传动创意组合测试实验台以新型实验台、人机工程学等综合因素而设计,保证了机械传动性能综合测试实验台的方便性、实用性,同时也保证了实验教学功能和科研生产功能。能快速组装多种组合机械传动,测试各种传动的速比、转矩、效率,可恒定加载、恒转速、恒转矩,同步适时或连续采样,能自由进行数据采集处理、工况控制与实验结果自动输出。控制精度为1%,测量精度为1%

一、 功能简介:

1、 利用实验台的自动控制测试技术能自动测试出机械传动性能参数、如转速n (r/min)、扭矩M (N.m)、功率N(K.w),并自动绘制出传动比、扭矩、转速等曲线;

2、 通过对某种机械传动装置和传动方案性能参数曲线的测试、来分析比较机械传动的性能特点;

3、 实验台可替代传统的单一试验台进行有关类型机械传动的基本实验。如,V带传动实验、同步带传动实验、摆线针轮传动实验和进行多级组合传动系统布置优化实验。如:链齿轮及齿轮链组合实验;链蜗轮蜗杆及蜗轮蜗杆链组合实验;链摆线针轮及摆线针轮链组合实验等26组机械传动方案测试搭接实验;

4、可用于生产科研实际,在10N.m-50N.m范围内对各种新型齿轮减速器、变速轴承减速器的测试。

二、机械传动性能综合测试实验台传动系统组合方案:

1V带传动实验

变频调速电机—10N转矩转速传感器—V带及带轮—50N转矩转速传感器磁粉制动器

2、同步带传动实验

变频调速电机—10N转矩转速传感器同步带及同步带轮—50N转矩转速传感器磁粉制动器

3、链轮传动实验

变频调速电机—10N转矩转速传感器滚子链及链轮—50N转矩转速传感器磁粉制动器

4、齿轮传动实验

变频调速电机—10N转矩转速传感器直齿圆柱齿轮变速组合—50N转矩转速传感器磁粉制动器

5、摆线针轮传动实验

变频调速电机—10N转矩转速传感器摆线针轮减速器—50N转矩转速传感器磁粉制动器

6、蜗轮蜗杆传动实验

变频调速电机—10N转矩转速传感器蜗轮减速器—50N转矩转速传感器磁粉制动器

7V齿轮组合实验

变频调速电机—10N转矩转速传感器—V带及带轮直齿圆柱齿轮变速组合—50N转矩转速传感器磁粉制动器

8、齿轮—V带组合实验

变频调速电机—10N转矩转速传感器直齿圆柱齿轮变速组合—V带及带轮—50N转矩转速传感器磁粉制动器

9、同步带齿轮组合实验

变频调速电机—10N转矩转速传感器同步带及同步带轮直齿圆柱齿轮变速组合—50N转矩转速传感器磁粉制动器

10、齿轮同步带组合实验

变频调速电机—10N转矩转速传感器直齿圆柱齿轮变速组合同步带及同步带轮—50N转矩转速传感器磁粉制动器

11、链齿轮组合实验

变频调速电机—10N转矩转速传感器滚子链及链轮直齿圆柱齿轮变速组合—50N转矩转速传感器磁粉制动器

12、齿轮链组合实验

变频调速电机—10N转矩转速传感器直齿圆柱齿轮变速组合滚子链及链轮—50N转矩转速传感器磁粉制动器

13 V链传动组合实验

变频调速电机—10N转矩转速传感器—V带及带轮滚子链及链轮—50N转矩转速传感器磁粉制动器

14、链—V带组合实验

变频调速电机—10N转矩转速传感器滚子链及链轮—V带及带轮—50N转矩转速传感器磁粉制动器

15V蜗轮蜗杆组合实验

变频调速电机—10N转矩转速传感器—V带及带轮蜗轮减速器—50N转矩转速传感器磁粉制动器

16、蜗轮蜗杆—V带组合实验

变频调速电机—10N转矩转速传感器蜗轮减速器—V带及带轮—50N转矩转速传感器磁粉制动器

17、同步带蜗轮蜗杆组合实验

变频调速电机—10N转矩转速传感器同步带及同步带轮蜗轮减速器—50N转矩转速传感器磁粉制动器

18、蜗轮蜗杆同步带组合实验

变频调速电机—10N转矩转速传感器蜗轮减速器同步带及同步带轮—50N转矩转速传感器磁粉制动器

19、链蜗轮蜗杆组合实验

变频调速电机—10N转矩转速传感器滚子链及链轮蜗轮减速器—50N转矩转速传感器磁粉制动器

20、蜗轮蜗杆链组合实验

变频调速电机—10N转矩转速传感器蜗轮减速器滚子链及链轮—50N转矩转速传感器磁粉制动器

21V摆线针轮组合实验

变频调速电机—10N转矩转速传感器—V带及带轮摆线针轮减速器—50N转矩转速传感器磁粉制动器

22、摆线针轮—V带组合实

变频调速电机—10N转矩转速传感器摆线针轮减速器—V带及带轮—50N转矩转速传感器磁粉制动器

23、同步带摆线针轮组合实验

变频调速电机—10N转矩转速传感器同步带及同步带轮摆线针轮减速器—50N转矩转速传感器磁粉制动器

24、摆线针轮同步带组合实验

变频调速电机—10N转矩转速传感器摆线针轮减速器同步带及同步带轮—50N转矩转速传感器磁粉制动器

25、链摆线针轮组合实验

变频调速电机—10N转矩转速传感器滚子链及链轮摆线针轮减速器—50N转矩转速传感器磁粉制动器

26、摆线针轮链组合实验

变频调速电机—10N转矩转速传感器摆线针轮减速器滚子链及链轮—50N

三、主要技术参数及性能指标:

1、 动力部分

1) 三相感应变频电机:

额定功率0.55KW

同步转速1500r/min

输入电压380V

2) 变频器:

变频范围 2200 HZ

功率:0.75KW

2、测试部分

1) 转矩转速传感器:

额定转矩 10N.m

转速范围 06000r/min

2) 转矩转速传感器:

额定转矩 50N.m

转速范围 06000r/min

3、被测部分

1) 直齿圆柱齿轮减速器:

减速比 15

齿数Z1=19

 Z2=95

2) 摆线针轮减速器:

减速比19

3) 蜗轮减速器:

减速比 110

蜗杆头数Z1=1;

中心距a=50mm。

4) 同步带传动:

带轮齿数Z1=18  Z2=25

节距LP=9.525

 L型同步带 3×16×80

5) 三角带传动:

带轮基准直径 D1=70mmD2=115mm

0型带L=900mm

带轮基准直径 D1=76mm  D2=145mm

带轮基准直径 D1=70mm  D2=88mm

0型带L=630mm

6) 链传动:

链轮 Z1=17 Z2=2

滚子链 08A1×72

滚子链 08A1×52

滚子链 08A1×68

4、磁粉加载:

磁粉制动(加载)器:额定转矩50N.m

激磁电流02A

允许滑差功率1.1KW

5、主实验台:

以型钢作为主框架、1.5mm厚的优质铁皮(经特殊防锈处理)等制作而成,全部经过特殊防锈处理、放光喷塑,外形美观大方;

机械传动创意组合测试实验平台采用厚度为60mm的铸造平板,经过刨、铣、磨等多道加工工艺制作而成,多条T形槽可方便的固定各种加速器、轴承座;

尺寸:1200()×780()×845();(单位:mm

重量:约450Kg

6、电气控制实验台:

以型钢作为主框架、1.5mm厚的优质铁皮(经特殊防锈处理)等制作而成,全部经过特殊防锈处理、放光喷塑,外形美观大方;

主电路:本实验台强电控制部分均隐藏于电气控制柜,可电路设有过载保护、短路保护等功能,使用安全可靠;

控制电路:所有控制电路均为DC24V控制,且控制直流电源自带短路保护,外部连接控制导线均为高绝缘保护的连接导线。

尺寸:900()×780()×845();(单位:mm

重量:约60Kg

7、数据采集控制系统:

工业控制计算机:2内存、500G硬盘;

19寸液晶显示器;

数据采集控制软件。

四、机械传动创意组合测试实验装置详细配置

序号

名称

型号

数量

备注

1

工作台及电器控制柜

DB-JLC01

1

上海硕博

2

电脑主机

I3处理器2内存、500G硬盘

1

HP

3

19寸液晶显示器



1

HP

4

数据采集卡

PCI1710U

1

研华工控

5

接线端子

ADAM-3968

1

研华工控

6

电缆

PCL-1068-2E

1

研华工控

7

转矩转速传感器

量程10NM

1

三承恒薇

8

转矩转速传感器

量程50NM

1

三承恒薇

9

三相变频调速电机

AC380V 0.75KW 1480R/MIN

1

德东电机

10

变频器

AC220V 0.75KW

1

纬创

11

磁粉制动(加载)

FZ-550NM

1

海安前卫

12

磁粉加载器控制电源

面板IV

1

海安前卫

13

齿轮减速箱

15

1

标准件

14

摆线针轮减速器

19

1

标准件

15

蜗轮减速器

110

1

标准件

16

带轮组件

75V

1

上海硕博

17

带轮组件

112V

1

上海硕博

18

带轮组件

150V

1

上海硕博

19

带轮组件

180V

1

上海硕博

20

V型带

SPZZ710700

1

上海硕博

21

V型带

SPZZ1001080

1

上海硕博

22

链轮组件

18齿

1

上海硕博

23

链轮组件

36齿

1

上海硕博

24

滚子链

08A1×58

1

上海硕博

25

滚子链

08A1×56

1

上海硕博

26

18齿同步带轮组件

节距LP=9.525

1

上海硕博

27

28齿同步带轮组件

节距LP=9.525

1

上海硕博

28

同步带

节距LP=9.525

2

上海硕博

29

支撑底座



3

上海硕博

30

变频电机及NJ0D型转矩转速传感器底座

加工件

1

上海硕博

31

NJ1D型转矩转速传感器及磁粉制动(加载)器底座

加工件

1

上海硕博

32

齿轮减速箱底座

加工件

1

上海硕博

33

摆线针轮减速器底座

加工件

1

上海硕博

34

蜗轮减速器底座

加工件

1

上海硕博

35

柱销

加工件

40

上海硕博

36

联接螺栓



若干

GB

37

T型螺栓

M10

若干

GB

38

活动扳手

150mm

1

GB

39

活动扳手

250mm

2

GB

40

螺丝刀



1

GB

41

内六角扳手



1

GB

42

拉马

150mm

1

GB

43

机油壶



1

GB

44

橡胶锤



1

上海硕博

45

小铁锤



1

上海硕博

46

接线板



1

上海硕博

47

尖嘴钳



1

上海硕博

48

使用说明书



1

上海硕博

49

实验指导书(仅供参考)



1

上海硕博

50

装箱单



1

上海硕博
