电力拖动实验台,电力拖动实验装置,电力拖动实训设备

SBDQ-02型电力拖动实验装置

电力拖动实训设备面向专业：机电一体化技术、机械制造与自动化、电气自动化技术

电力拖动实训实训目的：通过实验实训帮助广大学生加强对理论知识的理解，并在实训的进行过程中，通过理论知识的拾取、转换、分析方法，使学生掌握电气控制线路安装及调试的基本的操作技能，提高学生的动手能力。电力拖动实训室设备还可用高级维修电工技能鉴定的培训和考核。

一、概述

电力拖动实验装置能满足《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》《工厂电气控制》等课程大纲的实验要求，特别适用于自动化类、机电类、电工电子类等各种专业的实验教学，为高等院校、中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

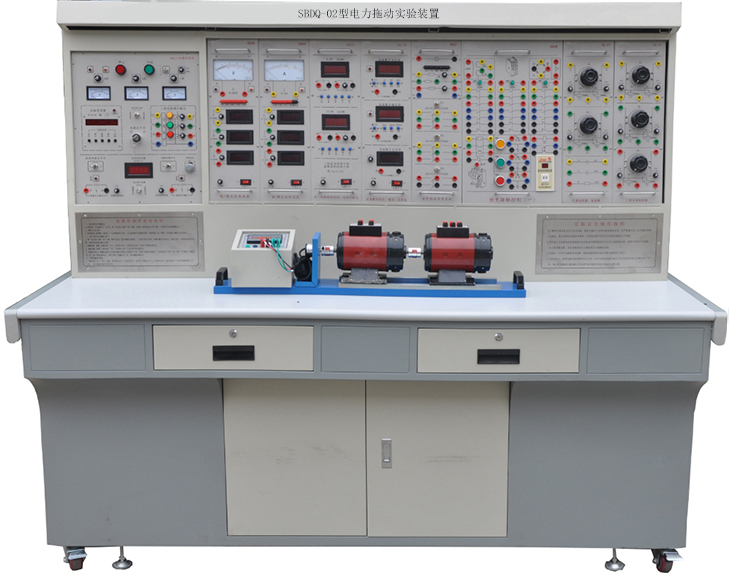

（实验台结构参考图片，具体以实物挂件配置为准，也可按客户要求定做）

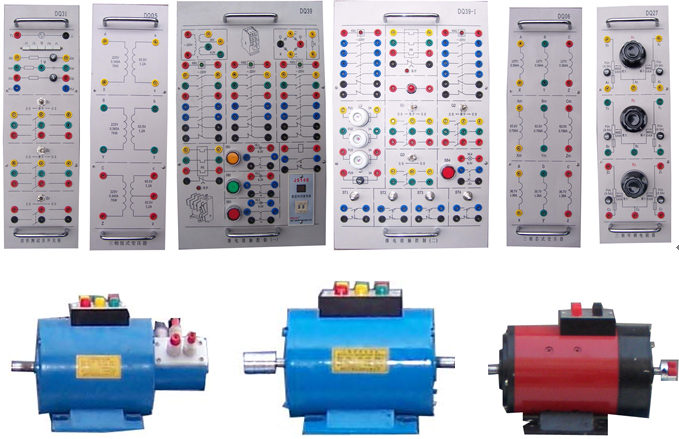

（挂件及电机示例）

二、产品特点

1、综合性强：即能完成"电机及拖动基础"实验，又能完成"工厂电气控制（继电接触控制）"实验，还可扩展"可编程控制技术"，"交直流调速技术"等。

2、整套性强：从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。

3、电机导轨采用不锈钢制造，底板采用20mm厚轧钢板，电机运行噪音小，永不变形，保证了设备长期运行。

4、用"校正直流测功机"测原动机输出功率，完全克服了以往"涡流测功机"死区大、误差大的缺点。配套的小型电机经过特殊设计，其特性和参数可模拟中小型电机，学生通过实验可加深对电机理论的理解。

5、装置采用三相隔离变压器隔离供电（浮地设计）设有电压型和电流型漏电保护，相间、线间过载或短路由单片机全程监控自动保护功能。

6、设有定时器兼报警记录仪，适应实验室的开放式教学，便于老师对实验的管理与考核。

三、电力拖动实验设备技术性能

1、输入电源：三相四线（或三相五线）～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) ，海拔＜4000m

3、装置容量：＜1.5KVA

4、外形尺寸：1870mm×700mm×1580mm

5.安全性能：设有电压型和电流型漏电保护，符合国家相关安全标准。

四、实验项目

1.直流电机

1)直流电机认识实验（冷态电阻测量，铭牌值认识，启动，换向，调速控制）

2)直流发电机实验（他励/复励发电机特性研究）

3)直流并励电动机实验（并励电机特性研究）

4)直流电动机转动惯量的测定。

2.变压器实验

1)单相变压器实验（空载/负载/短路实验）

2)三相变压器实验（空载/负载/短路实验）

3)三相变压器的连接组和不对称短路

4)三相三线圈芯式变压器

5)单相变压器的并联运行

6)三相变压器的并联运行

3.异步电机实验

1)三相鼠笼异步电动机的工作特性

2)三相异步电动机的起动与调速

3)单相电容起动异步电动机

4.电动机机械特性的测定

1)直流他励电动机在各种运转状态下的机械特性（四象限运行）

2)三相异步电动机在各种运行状态下的机械特性

3)三相异步电机M-S曲线的测绘

5.控制电机实验

1)旋转编码器实验

2)直流伺服电机实验

五、电力拖动实验装置的配置介绍

1、DQ01B电源控制屏(铁质喷塑结构，铝质面板)

(1) 交流电源

提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。

(2) 高压直流电源两路

提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源(具有过压、过流、过热及短路软截止自动恢复保护功能)各一组，并设有直流数显电压表及切换开关。

(3) 人身安全保护五大体系

设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；

设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。

设有电压型漏电保护器，实验过程中有漏电现象，即切断电源。

强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。

(4) 仪表保护体系

设有多只信号插座，与仪表相连，仪表超量程，即能告警，对仪表起到良好的保护作用。

（5）定时器兼报警记录仪（服务管理器）：具有设定时间、到时报警、切断电源及记录各种告警次数等功能。

(6) 控制屏正面大凹槽内，设有两根钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实验台照明用的220V、40W日光灯一盏。

2、DQ02实验桌凳

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。

3、DQ03-1固定电机导轨、光电编码器测速系统及智能数显转速表

包括测速系统及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验参数典型，能较好满足实验要求。测速系统采用光电编码器测速系统，克服了用测速发电机测速线性度差，测量不精确等缺点。

4、DQ05三相组式变压器

（三只相同的单相变压器组成，原边220V/0.35A，副边55V/1.4A）

5、DQ06三相芯式变压器 提供150VA、220V/110V、0.4A/0.8A 三相心式变压器一只。

6、DQ07直流复励发电机 （Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，绝缘等级E ）

7、DQ09 直流他（并）励电动机（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，绝缘等级E ）

8、DQ10三相鼠笼式异步电动机（ AC3800V/220V，接法 Y/Δ，转速 1420 RPM，功率100W ,电流0.5A

绝缘等级E）

9、DQ11三相线绕式异步电动机（AC220V，接法 Y，转速 1380 RPM，功率120W ,电流0.6A，绝缘等级E）

10、GDQ12线绕式异步电机起动与调速电阻箱

提供0、2、5、15、35五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。

11、DQ19校正直流测功机（220V、2.2A、 355W、1500r/min）

即可作电动机又可作测功机，做电动机使用时，可作为发电机的原动机，也可用于拖动电动机完成四象限测试；作测功机使用时，由于电机经特殊设计，容量是被测电机的2～3倍，并经精密仪器校正，能很好的完成被测电机的加载输出转矩的测试。

12、DQ22直流数字电压、毫安、安培表(三只)

★A. 智能型直流数显电压表一只:

1)测量范围：0-1000V, 设置2V/20V/200V/1000V四档量程，具有量程自动切换,超量程自动报警功能。

2) 2.7寸TFT液晶屏显示四位测量值，具有超量程提示功能。

3)测量精度：±0.5%+2。

4)抽样率：5次/秒

5)工作温度范围：-20℃～+50℃。

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

★ B.直流数显毫安表一只:

采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。

★ C.直流数显电流表一只:

1)测量范围：0-5A,设置 2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程报警功能。

2)2.7寸TFT液晶屏显示四位测量值，超量程提示。

3)测量精度：±0.5%+2。

4)抽样率：5次/秒

5)工作温度范围：-20℃～+50℃。

6)上位机具有实时监视及关断功能。

★13、DQ25单三相智能型功率、功率因数表

1）功率测量精度1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。

2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型，具有超量程提示功能。

3)负载类型：L、R、C。

4)测量精度：±0.5%+2。

5)抽样率：5次/秒

6)工作温度范围：-20℃～+50℃。

7)上位机具有实时监视及关断功能。

8)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

14、DQ26三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)

15、DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)

16、DQ29可调电阻器、电容器

提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。

17、DQ31C熔断器及开关板

由熔断器部分和两个三刀双掷开关、一个双刀双掷开关组成。

18、DQ44数/模交流电流表（四只）

由三只数字交流电流表和一只指针式精密交流电流组成。测量范围0～5A，量程自动判断、自动切换，精度0.5级，3位半数码显示。

19、DQ45数/模交流电压表（四只）

由三只数字交流电压表和一只指针式精密交流电流组成。测量范围0～450V，量程自动判断、自动切换，精度0.5级，3位半数码显示。

序号	编号	名称	数量
1	DQ01B	电源控制屏	1套
2	DQ02	实验桌	1套
3	DQ03-1	固定电机导轨、光码盘测速系统及在线可编程智能数显转速表	1件
4	DQ05	三相组式变压器	1件
5	DQ06	三相芯式变压器	1件
6	DQ07	直流复励发电机	1件
7	DQ09	直流他（并）励电动机	1台
8	DQ10	三相鼠笼式异步电动机	1台
9	DQ11	三相线绕式异步电动机	1台
10	GDQ12	线绕式异步电动机起动与调速电阻箱	1件
11	DQ19	校正直流测功机	1台
12	DQ22	直流数字电压、毫安、安培表（三只表）（注：按实验要求每套需配2件）	2件
13	DQ44	数/模交流电流表（四只表）	1件
14	DQ45	数/模交流电压表（四只表）	1件
15	DQ25	单/三相智能功率、功率因数表	1件
16	DQ26	三相可调电阻器（每组90Ω*2/1.3A）	1件
17	DQ27	三相可调电阻器（每组900Ω*2/0.41A）	1件
18	DQ29	可调电阻器、电容器	1件
19	DQ31C	熔断器及开关板	1件
20	连接线	高可靠护套结构手枪插实验连接线及配件	1套
21	配套教学资源（一）	电机与变压器仿真教学软件（详见附件一）	1套
22	配套教学资源（二）	电力拖动仿真教学软件（详见附件二）	1套
24	配套教学资源（三）	机床电气线路仿真教学软件（详见附件三）	1套
25	配套教学资源（四）	维修电工电类综合技能鉴定3D仿真软件（详见附件四）	1套
