序号

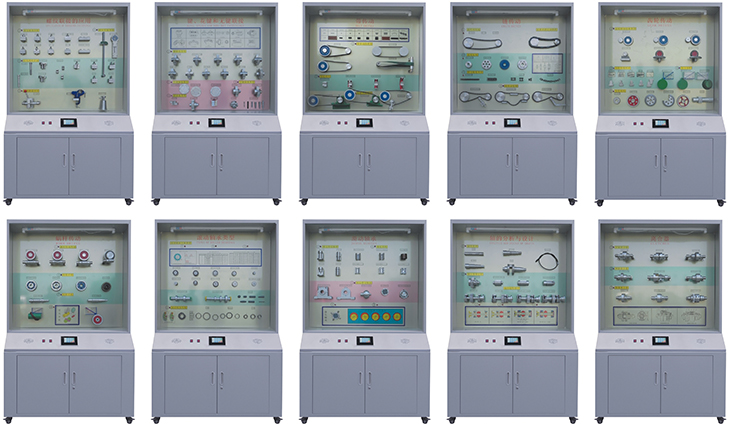

陈列柜陈列内容明细

1、螺纹联接的应用

A、螺纹联接应用（3件）

开合螺母、虎钳（实物）、螺旋起重器

B、螺纹联接防松（10件）

对顶螺母、自锁螺母、弹簧垫圈、开口销与开槽螺母、止动垫圈、垫片、串连钢丝、串连钢丝(错误)、冲点、端铆

C、螺纹联接预紧（2件）

测力矩扳手定力矩扳

D、提高强度措施（12件）

均载螺母结构、球面垫圈、腰杆状螺栓、空心螺栓、悬置螺母、汽缸密封元件：软垫片密封、密封环密封、弹簧垫圈、腰环螺栓联接

2、键、花键和无键联接

A、键联接类型（11件）及图片（细齿花键）

普通平键联接：圆头平键、方头平键、半圆头平键   导向平键联接、滑键联接、半圆键联接  楔键联接：圆头楔键、方头楔键、钩头楔键  切向键联接

B、花键联接类型（3件）

矩形花键联接  渐开线花键联接  三角形花键联接

C、无键联接类型（2件）

型面联接（一）

型面联接（二）

D、销联接类型（10件）

安全销、联接销、螺杆圆锥销（端部带螺纹的圆锥销）、开尾圆锥销   销类零件（标准件）（圆柱销、圆锥销、螺尾圆锥销、内螺纹圆锥销、槽销、开口销）

3、带传动

A、带传动类型（4件）

平带传动  V带传动  同步带传动  交错轴传动

B、带的类型（9件）

O,A,B,C,D同步、平皮带，V型接头，多楔带

C、带轮结构（4件）

实心式V带带轮  腹板式V带带轮   孔板式V带带轮  轮辐式V带带轮

D、张紧装置（3件）

定期张紧、自重式自动张紧、张紧轮张紧

4、链传动

A、链传动组成（1件）

链条、主动链轮、从动链轮

B、链传动运动特性

多边形效应模型

C、链轮结构（4件）

整体式链轮、 孔板式链轮、齿圈焊接式链轮、 齿圈螺钉联接式链轮

D、传动链类型（4件）

单列滚子链   双列滚子链    齿形链

E、链传动张紧装置（3件）

张紧轮定期调整、张紧轮自动张紧、压板和托板张紧

5、齿轮传动

A、齿轮传动基本类型（6件）

直齿轮传动、 斜齿轮传动、   人字齿轮传动、齿轮齿条传动、 直齿圆锥齿轮传动、曲齿锥齿轮传动

B、轮齿失效形式（5种）

齿面点蚀、轮齿折断、齿面胶合、齿面磨损、塑性变形

C、轮齿受力分析（3件）

直齿轮传动受力分析  斜齿轮传动受力分析  锥齿轮传动受力分析

D、齿轮结构（5件）

齿轮轴  实心式齿轮  腹板式结构  加筋腹板式结构  轮辐式齿轮

6、蜗杆传动

A、蜗杆传动类型（3件）

普通圆柱蜗杆传动 圆弧面蜗杆传动  锥蜗杆传动 多头蜗杆

B、蜗轮结构（4件）

齿圈式蜗轮、整体浇铸式蜗轮、螺栓联接式蜗轮、拼铸式蜗轮

C、蜗杆结构（2件）

有退刀槽蜗杆、无退刀槽蜗杆

D、受力分析（2件）   蜗轮受力分析、蜗杆受力分析

7、滚动轴承类型

A、滚动轴承主要类型（10件）

调心球轴承、调心滚子轴承、圆锥滚子轴承、单向推力球轴承、双向推力球轴承、深沟球轴承、角接触球轴承、推力圆柱滚子轴承、圆柱滚子轴承、滚针轴承。

B、轴承代号表

C、直径与宽度系列对比（2件）

直径系列的对比  宽度系列的对比

D、滚动轴承结构

轴承结构实物、外圈、滚动体、保持架、内圈

8、滑动轴承

A、向心滑动轴承（5件）

对开式滑动轴承、整体式滑动轴承、多油楔轴承、带轴套滑动轴承、可倾轴瓦轴承

B、推动滑动轴承（4件）

实心式、单环式、空心式、多环式

C、轴瓦结构（3件）

整体式、剖分式、双金属轴瓦

D、动压轴承工作情况（图）

9、轴的分析与设计

A、轴的类型（5件）

光轴、阶梯轴、空心轴、曲轴、钢丝软轴

B、轴上零件定位（4件）

套筒圆螺母压紧、紧定螺钉固定、弹簧挡圈定位、圆锥形轴端定位

C、轴的结构设计（4件）

一、二、三步的模型

10、联轴器与离合器

A、刚性联轴器

1、凸比缘式联轴器，

2、十字滑块联轴器，

3、万向联轴器

二、弹性联轴器

1、弹性圆柱销联轴器，

2、圆柱销联轴器，

3、挠性爪型联轴器，

4、星形弹性联轴器

三、离合器

1、牙嵌式离合器，

2、滚柱式定向离合器，

3、多盘摩擦离合器，

4、滚珠安全离合器
