SBHJ-552A数据采集机械振打袋式除尘器实验装置
机械振打袋式除尘器采用机械运动装置周期性地振打滤袋，以清除滤袋上粉尘的除尘器称为机械振打袋式除尘器。它有两种类型：一种为连续型；另一种为间歇型。其区别是，连续使用的除尘器把除尘器分隔成几个分室，其中一个分室在清灰时，其余分室则继续除尘；间歇使用的除尘器则只有一个室，清灰时就要暂停除尘，因此，除尘过程是间歇性的。本装置采用间歇型机械振打袋式除尘器。实验流程为：含尘气流从进气管进入，从下部进入圆筒形滤袋，在通过滤料的孔隙时，粉尘被捕集与滤料上，透过滤料的清洁气体由排气管排出。沉积在滤料上的粉尘，可在机械振动的作用下从滤料表面脱落，落入灰斗中。通过对该实验装置的研究与运行，可帮助学生了解袋式除尘器的构造和除尘机理以及了解过滤速度对其压力损失及除尘效率的影响。
数据采集机械振打袋式除尘器实验装置可满足《环境工程》、《环境科学》、《大气污染控制工程》、《能源与大气污染控制技术》、《大气污染及其防治》等课程的实验教学，适合本、专科学生不同层次的实验教学要求。
一、产品概述

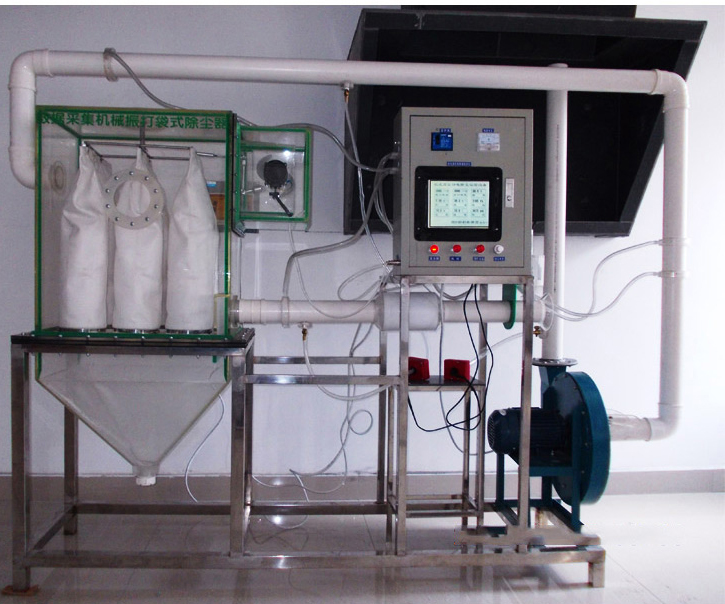

数据采集机械振打袋式除尘器实验装置由抽风机、投料槽、滤袋、除尘器、收集桶、震动调速器、电路控制系统、不锈钢框架、控制屏等组成；操作方便、可视强。
二、实验项目
1、观察含粉尘的气流在袋式除尘器内的运动状况。
2、了解袋式除尘器的除尘原理，计算除尘效率。
三、技术参数
1、环境温度：5℃～40℃，电源220V；
2、除尘效率：95%-99%。适合于去除0.1-10微米的粉尘；
3、抽风机：功率1.5Kw,转速2900r/min；
4、除尘器为有机玻璃制造，方便了解袋式除尘的内部结构；
5、滤袋：天然纤维棉；
6、投料槽采用卧式加料，简捷方便；
7、控制屏和框架均为不锈钢，结构紧凑，外形美观，操作方便；
8、外形尺寸：约2000×600×1800㎜。
四、装置配置
1、微电脑进气粉尘浓度检测系统1套；
2、微电脑尾气粉尘浓度检测系统1套；
3、微电脑在线风量检测系统1套；
4、微电脑在线风速检测系统1套；
5、微电脑在线风压检测系统1套；
6、采用PLC控制、7英寸触摸屏1套；
7、在线温度，湿度检测系统1套；
8、配套分析处理软件1套（能记录保存实验数据，数据变化曲线分析，取样时间设定，工作效率自动换算等功能）；
9、数据处理分析系统1套；
10、配有数据采集计算机、计算机通讯接口1套；
11、有机玻璃袋式除尘器1套；
12、有机玻璃喇叭型进灰流管1套；
13、粉尘自动加料装置1套；
14、布袋个数：6个、口径：120mm、长度：800mm；
15、振打装置1套；
16、粉尘卸灰装置，接灰斗个1套；
17、气尘混合器1套；
18、高压离心通风机1套；
19、不锈钢风量调节阀1套；
20、排灰管道1付；
21、电控箱1只、漏电保护开关、按钮开关、电压表1只、电源线1批；
22、Ø110PVC连接管路1批、不锈钢支架等组成。
