机械制图教学模型(根据夏华生主编的《机械制图》第二版一书制作）

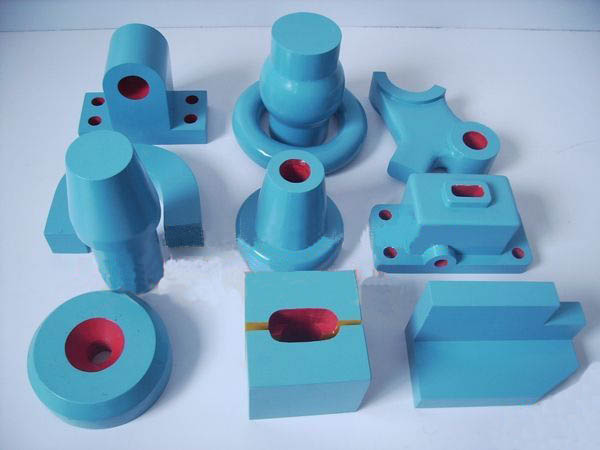

机械制图教学模型是大中专院校、职技校教学示教、测绘、实习用，以教材中原件实物图表做成模型，可拆组合（并有装配组件）、采用硬质塑料，用高级油漆喷涂制作，外形美观。剖切鲜明、不易变形，投影箱用有机玻璃、五夹板制作，可展组合。
货号 | 图号 | 产 品 名 称 | 单位 |
备注 |
AG01 | 4-2 | 中心投影法 | 只 |
有机立模 |
AG02 | 4-3 | 平行投影法 (2 件 ) | 套 | |
AG03 | 4-4 | 多面正投影 | 只 |
20cm×20cm 透明有机玻璃 投影箱活动演示 |
AG04 | 4-10 | 三视图的形成 | 只 | |
AG05 | 5-2 | 点的三面投影 | 只 | |
AG06 | 5-9 | 一般位置直线的投影 | 只 | |
AG07 | 5-11 | 用直角三角形法求线段实长与三个投影面倾角 | 只 | |
AG08 | 5-14 | 平行两线的投影 | 只 | |
AG09 | 5-16 | 相交两直线的投影 | 只 | |
AG10 | 5-17 | 交叉两直线的投影 | 只 | |
AG11 | 5-35 | 用辅助线法求直线与磁面的贯穿点 | 只 | |
AG12 | 5-36 | 利用投影的积聚性求直线与平面的贯空点 | 只 | |
AG13 | 5-37 | 利用投影的积聚性求两平面的交线 | 只 | |
AG14 | 5-38 | 用辅助法求直线与平面的交线 | 只 | |
AG15 | 5-39 | 求两个一般位置平面的交线 | 只 | |
AG16 | 5-40 | 求作四棱柱与侧垂面的交线 | 只 | |
AG17 | 5-42 | 交换发 V 面的点的投影变换 | 只 | |
AG18 | 5-43 | 交换 H 面的点的投影变换 | 只 |
透明有机投影箱 |
AG19 | 5-44 | 二次换面法 | 只 | |
AG20 | 5-44 | 用换面法求一般位置线段的实长和倾角 | 只 | |
AG21 | 5-46 | 一般位置直线变换成投影面垂直线 | 只 | |
AG22 | 5-47 | 一般位置平面形变换成投影面垂直面 | 只 | |
AG23 | 6-2 | 正六棱柱的三视图 | 只 |
20cm×20cm 透明有机玻璃 投影箱活动演示 |
AG24 | 6-4 | 正三棱柱的三视图 | 只 | |
AG25 | 6-5 | 四棱台的三视图 | 只 | |
AG26 | 6-6 | 四棱柱穿孔的三视图 | 只 | |
AG27 | 6-6 | 三棱锥切口的三视图 | 只 | |
AG28 | 6-9 | 圆柱的三视图 | 只 | |
AG29 | 6-11 | 圆柱上的切凹槽的画法 | 只 | |
AG30 | 6-12 | 圆锥的三视图 | 只 | |
AG31 | 6-16 | 圆球的三视图 | 只 | |
AG32 | 6-19 | 半圆球切割凹槽的三视衅 | 只 |
20cm×20cm透明有机玻璃 |
AG33 | 6-21 | 圆环面上点的投影 | 只 | |
AG34 | 8-3 | 斜切四棱锥 | 只 |
塑料立模 |
AG35 | 8-4 | 斜切圆柱 | ||
AG36 | 表 8-2 | 圆锥截交线 | 只 |
有机立模 |
AG37 | 8-7 | 圆台开槽 | 只 | |
AG38 | 8-8 | 球的截交面 | 只 |
塑 料 立 模 |
AG39 | 8-9 | 顶尖 | 只 | |
AG40 | 9-2 | 两圆柱正交 | 只 | |
AG41 | 9-3 | 两圆柱偏交 | 只 | |
AG42 | 9-6 | 圆柱与圆锥正交 | 只 | |
AG43 | 9-7 | 圆柱与半球相交 | 只 | |
AG44 | 9-8 | 圆锥台与球相交 | 只 | |
AG45 | 9-9 | 圆柱与圆锥斜交 | 套 | |
AG46 | 9-10 | 相贯线的特殊情况 (3 件 ) | 套 | |
AG47 | 9-11 | 相贯线的特殊情况 (4 件 ) | 只 | |
AG48 | 10-1 | 组合体的形体分析 ( 轴承座 ) | 只 | |
AG49 | 10-2 | 表面不平齐 | 只 |
塑 料 立 模 |
AG50 | 10-3 | 表面平齐 | 只 | |
AG51 | 10-4 | 表面相切 | 只 | |
AG52 | 10-5 | 圆弧面相切 | 只 | |
AG53 | 10-6 | 机座 | 只 | |
AG54 | 10-8 | 轴承座 | 只 | |
AG55 | 10-16 | 机座 | 只 | |
AG56 | 10-18 | 组合体 | 只 | |
AG57 | 10-19 | 摇臂 | 只 | |
AG58 | 10-21 | 底架 | 只 | |
AG59 | 10-24 | 接头 | 只 | |
AG60 | 11-2 | 接头展开 | 只 | |
AG61 | 11-5 | 斜截面棱柱管的展开 | 只 | |
AG62 | 11-6 | 斜口圆管的展开 | 只 | |
AG63 | 11-7 | 四棱台管的展开 | 只 | |
AG64 | 11-8 | 正圆锥管的展开 | 只 | |
AG65 | 11-9 | 斜口圆锥管的展开 | 只 | |
AG66 | 11-10 | 异径直角三通管的展开 | 只 |
二号示教板 |
AG68 | 11-11 | 1/4 圆环面弯管接头的表面展开 | 只 | |
AG69 | 11-12 | 上圆下方变形接头 | 只 |
有机模型 |
AG70 | 11-13 | 正螺旋面 | 只 | |
AG71 | 12-2 | 局部视图 | 只 |
塑 料 立 模 |
AG72 | 12-3 | 支架 | 个 | |
AG73 | 12-6 | 旋转视图 | 个 | |
AG74 | 12-7 | 机件全剖 | 个 | |
AG75 | 12-10 | 30 °或 60 °剖面线 | 个 | |
AG76 | 12-13 | 旋转剖 | 个 | |
AG77 | 12-14 | 旋转剖示一 | 个 | |
AG78 | 12-15 | 旋转剖示二 | 个 | |
AG79 | 12-16 | 阶梯剖 | 个 | |
AG80 | 12-18 | 复合剂 | 个 |
塑 料 模 型 |
AG81 | 12-19 | 复合剂 | 个 | |
AG82 | 12-20 | 斜剖 | 个 | |
AG83 | 12-21 | 半剖 | 个 | |
AG84 | 12-23 | 局部剖 | 个 | |
AG85 | 12-26 | 局部剖视示例三 | 个 | |
AG86 | 12-27 | 剖视图中再作一次局部剖 | 个 | |
AG87 | 12-34 | 肋板剖切 | 个 | |
AG88 | 12-35 | 轮幅剖切 | 个 | |
AG89 | 12-36 | 十字筋剖切 | 个 | |
AG90 | 12-37 | 均布孔和肋 ( 二件 ) | 套 | |
AG91 | 12-43 | 滚花零件 | 只 | |
AG92 | 12-51 | 四通管 | 只 | |
AG93 | 12-53 | 支架 | 只 | |
AG94 | 12-55 | 箱体 | 只 |
塑料模型 |
AG95 | 13-4 | 尾架体 | 台 | |
AG96 | 13-85 | 汽车变速箱盖 | 只 | |
AG97 | 15-1 | 压力表开关 | 台 |
全透明有机立模 |
AG98 | 15-2 | 行程气阀 | 台 | |
AG99 | 15-3 | 减速器 (1:1) | 台 | |
AG100 | 15-10 | 三星轮系 | 台 | |
AG101 | 15-25 | 润滑油泵 | 台 | |
AG102 | 15-26 | 分配阀 | 台 |
