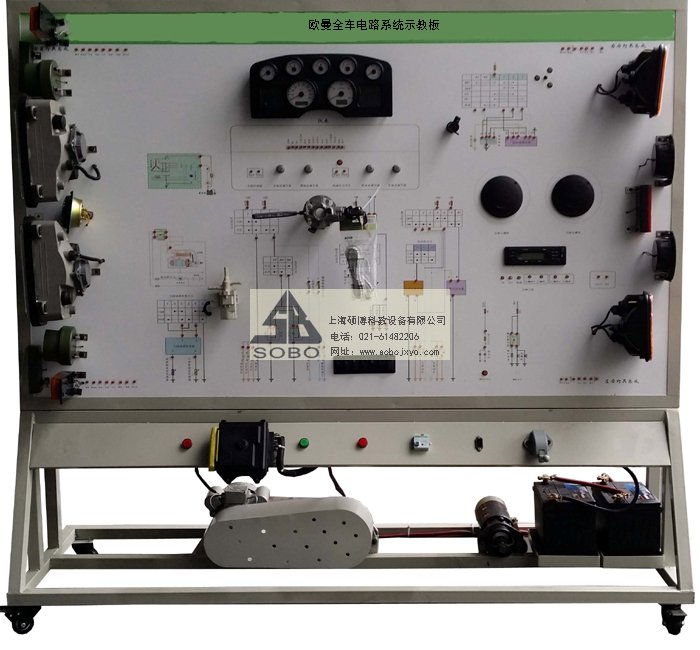

欧曼全车电路系统示教板
该设备采用全新欧曼重卡柴油机电器实物为基础，充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
【详细说明】
欧曼全车电路系统示教板|部队汽车实训装备
一、产品简介
该设备采用全新欧曼重卡柴油机电器实物为基础，充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
本设备满足工程兵部队汽车职业教育的“五个对接十个衔接”的教学需要。
适用于工程兵部队对欧曼重卡柴油机电器理论和维修实训的教学需要。
该实训装置逼真地模拟了欧曼重卡柴油机电器系统的组成结构、工作原理与常见故障现象、原因与特点，可进行操纵系统常见故障的分析、检测与排除方面的实验、教学与实训，为提高有关实训人员故障分析诊断水平。
适用于工程兵部队的快速维修实训，同时适用于地方各大专院校，工程机械培训学校，技校等专业教学与实训考核，该装置是各类工程兵部队实验实训室现代化的重要标志产品。
欧曼全车电路系统示教板|部队汽车实训装备
二、功能特点
1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
欧曼全车电路系统示教板|部队汽车实训装备
三、技术规格
外形尺寸（约）：2080×700×1900mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流24V
工作温度：-40℃～+50℃
三相异步电动机
型 号：YT 100L1-4
电压：AC 220V/380V
功率：2.2KW
转速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
