车刀量角仪,车刀角度测量仪

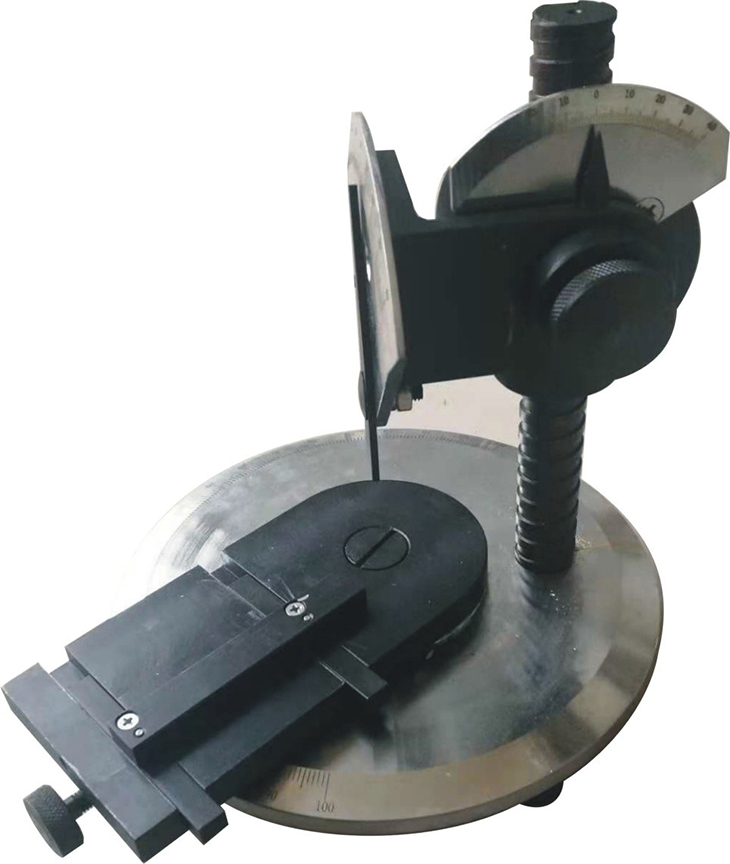

SB-CDY-B型车刀量角仪



车刀量角仪主要用测量各种车刀主剖、法剖面、纵剖面的ISO制的几何角度,即可以作为刀具制造厂和机械工厂工具车间测量角度的辅助工具,也是金属工艺学及切削原理课程教学与实验的必备仪器之一,也是金工实习实践中磨刀必备仪器。  通过亲手测量可以让 学生增加加对刀具角度的理解和认识。

技术参数:

1.功能:可测量前角、后角、刃倾角、主(副)偏角。测量范围±30°,刻度盘标定范围±40°

2.配置车刀六把:丝刀(螺纹车刀)、挖刀(挖内孔)、45°车刀(车外圆、平端面、倒角)、90°车刀(精车刀、车外圆、平端面)、75°车刀(精车刀、车外圆、平端面)、切刀(切断、切槽)。

3.仪器材料:用45′钢精工制作。

4.金属表面镀铬,发黑处理。

5.外形尺寸不小于265×250×250mm

实训项目:

1、熟悉车刀切削部分的构造要素,掌握车刀标注角度的参考系及车刀标注角度的定义;

2、了解车刀量角仪的结构,学会使用量角仪测量车刀标注角度;

3、绘制车刀标注角度图,并标注出测量得到的个标注角度数值;

4、根据所测车刀的主偏角、副偏角、后角,设计并绘制车刀的前脚和刃倾角。

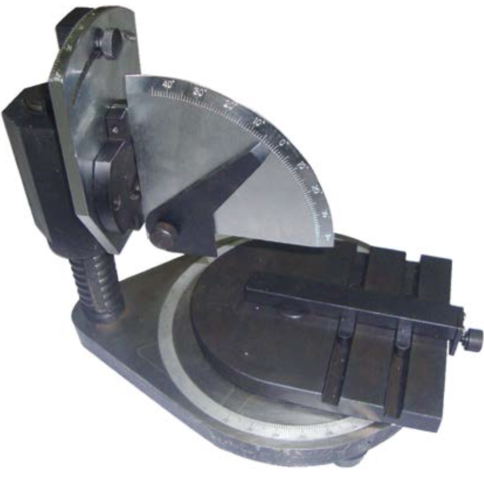

SB-CDY-A型车刀量角仪

本车刀量角仪主要用测量各种车刀主剖、法剖面、纵剖面的ISO制的几何角度。是金属工艺学及切削原理课程教学与实验的必备仪器之一,也是金工实习实践中磨刀必备仪器。

主要参数:

材料:45#

测量范围:(1)前角、(2)后角、(3)量倾角、(4)主(副)偏角

规格尺寸:长280x250x240mm.









SB-SXL型数显车刀量角仪



数显车刀量角仪是上海硕博公司在SB-CDY-B型车刀量角仪的基础上改造而成的,把传统的人工读数的变电子数显,配备高精度角度传感器,使测量精度在SB-CDY-B型车刀量角仪上提升一级,方便快捷,简单,实用。

产品特点:

1、配备三个高精度传感器,方便快速测量前角,后角,刃倾角,前后副角的角度。

2、配有高品质4N无氧铜,抗氧化,进口PVC绝缘,高效率传输传输数据线。

3、设备本身是由45号钢精加工而成,表面经发黑处理,刻度盘表面经镀铬处理,表面经激光印字,清晰可见。

4、全铝机箱,外型美观、做工精致、造型新颖,配有2MM铝前后面板氧化拉丝,箱体喷塑处理,并在两侧面配有散热孔,方便设备长时间运行。

5、配备智能型工控板,采集数据信号,4AD模拟量输入,通信口支持COM/RS232,458,MODBUS RTU主从协议。

64.3寸真彩触摸屏,能实时显示各种测量角度的数值

7、具有任何角度,一键对零功能。

产品功能:

1、前角测量

2、后角测量

3、刃倾角测量

4、主偏角测量

5、副偏角测量。

产品配置:

1、精度要求:测量误差±0.1度。

2、材料要求:45 钢淬火

3、配件要求:高速钢车刀四把及设备常用五金工具一套

450车刀(车外圆、平端面、倒角) 900车刀(精车刀、车外圆、平端面)

750车刀(精车刀、车外圆、平端面) 5MM切刀(切断、切槽)

4、产品尺寸:300*320*420mm(长**高)
